Biến dòng CT1 – CT2 – CT3 – CT4 – CT5 Tủ trung thế RMU ABB
Trong các hệ thống tủ RMU trung thế ABB hiện nay, relay bảo vệ ABB REJ603 là dòng relay được sử dụng rất phổ biến nhờ khả năng hoạt động không cần nguồn phụ trợ, độ ổn định cao và phù hợp cho lưới điện phân phối trung thế. Relay này đặc biệt được thiết kế để sử dụng cùng các biến dòng chuyên dụng CT1 – CT5 cho tủ RMU.
Bien-dong-RMU
Rơ le ABB REJ603 là gì?
REJ603 là relay bảo vệ quá dòng và chạm đất chuyên dùng cho:
- Tủ RMU ABB SafePlus
- Tủ RMU trung thế compact
- Hệ thống phân phối điện 24kV
- Trạm kiosk hợp bộ
- Feeder trung thế
Relay hoạt động theo nguyên lý tự cấp nguồn từ biến dòng CT, không cần nguồn AC/DC ngoài. Đây là ưu điểm lớn trong các trạm RMU phân phối điện.
REJ603 sử dụng biến dòng chuyên dụng CT1 – CT2 – CT3 – CT4 – CT5
ABB REJ603 được thiết kế để hoạt động với các dòng biến dòng RMU chuyên dụng có đầu ra dòng nhỏ, giúp relay vừa đo lường vừa tự cấp nguồn vận hành.

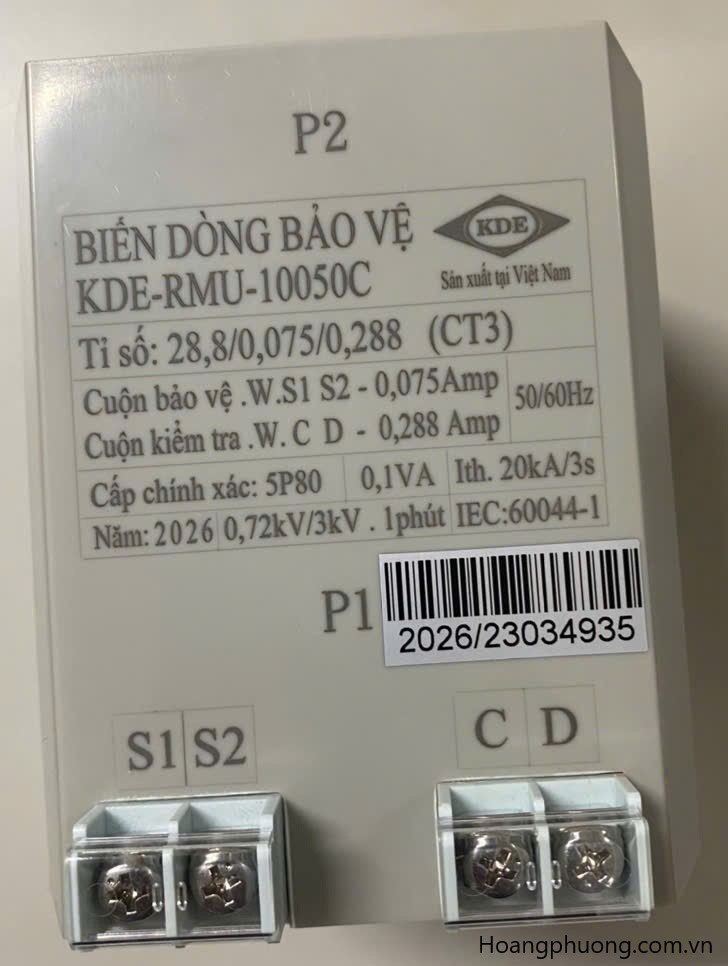

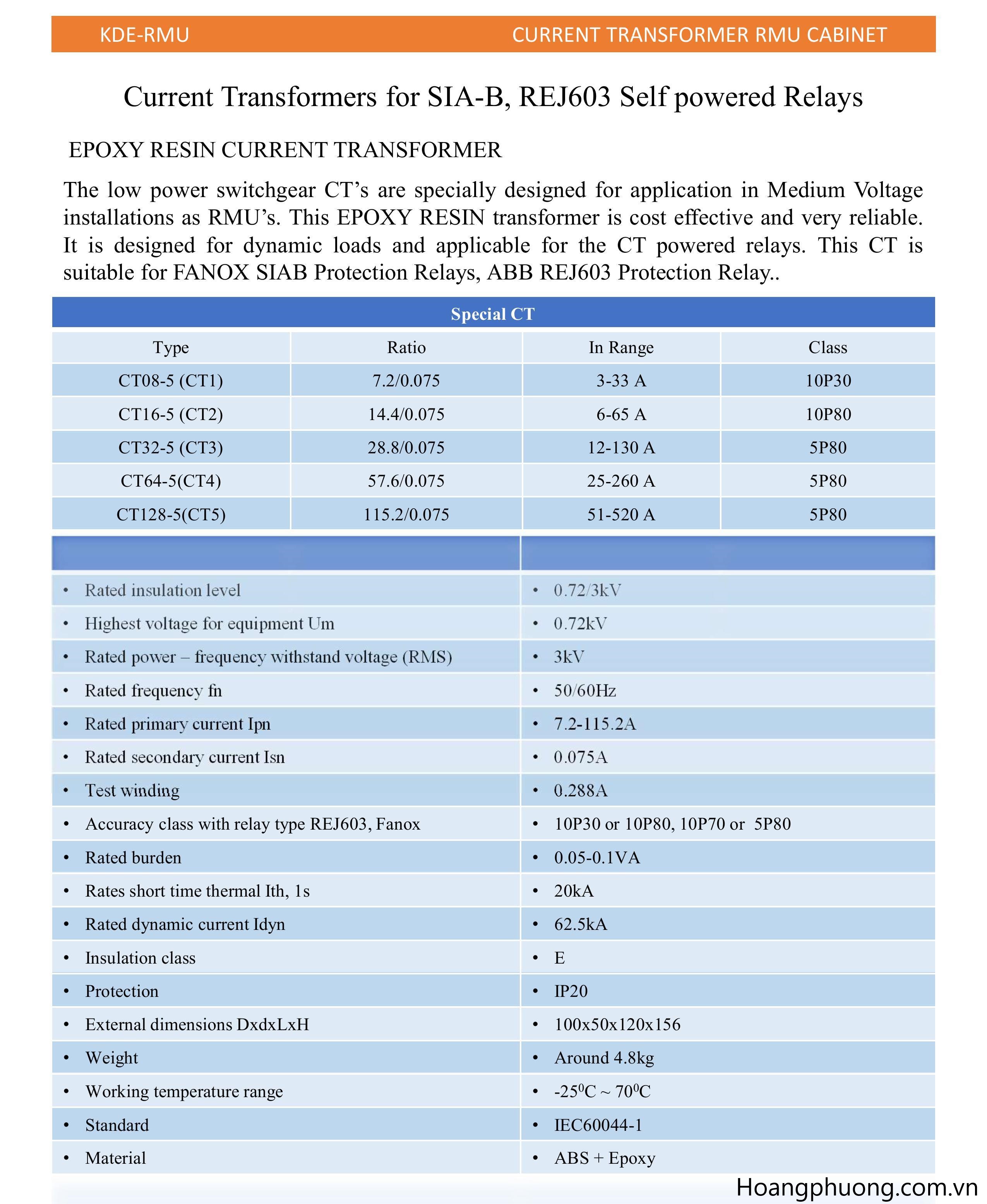

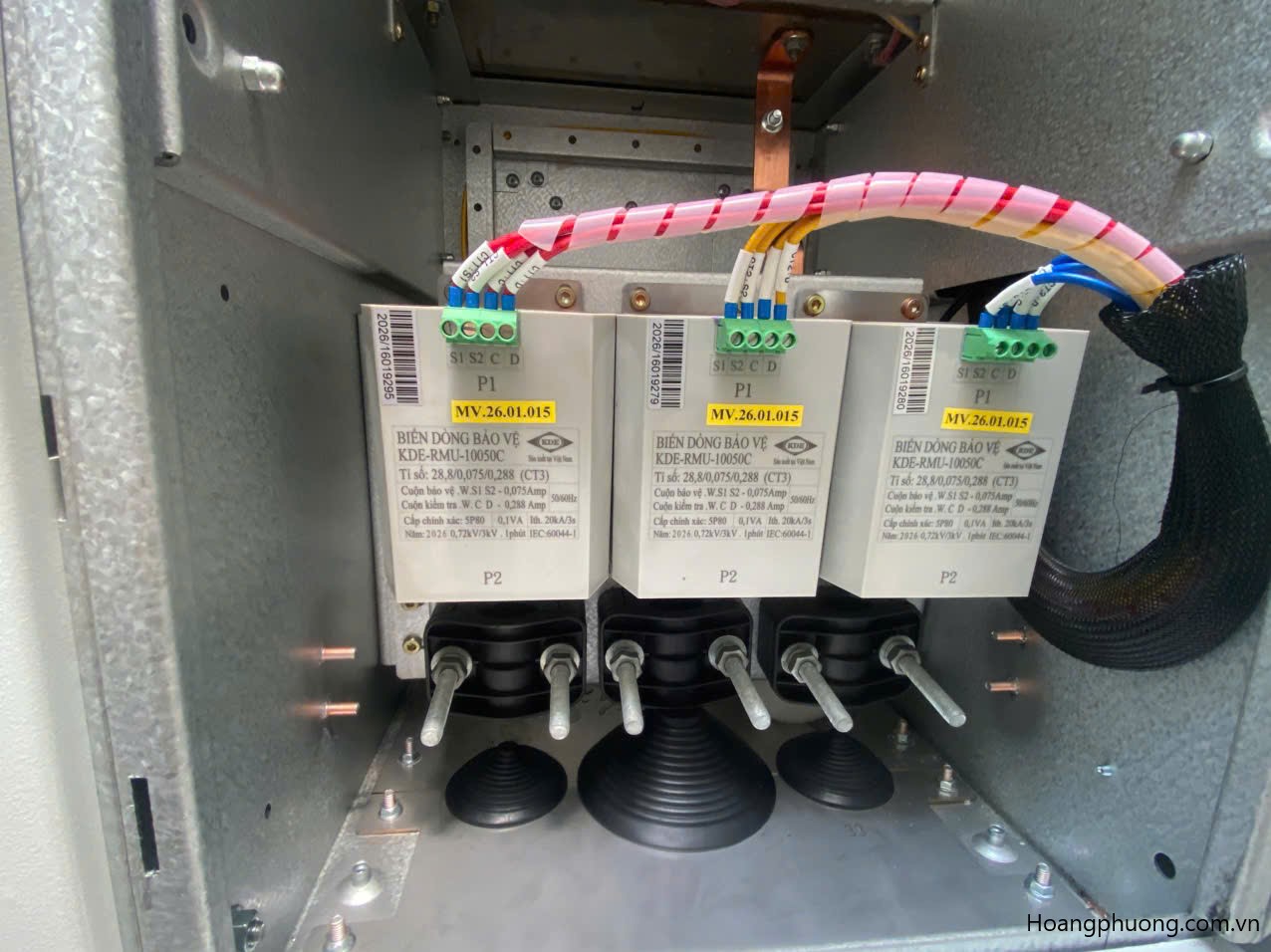

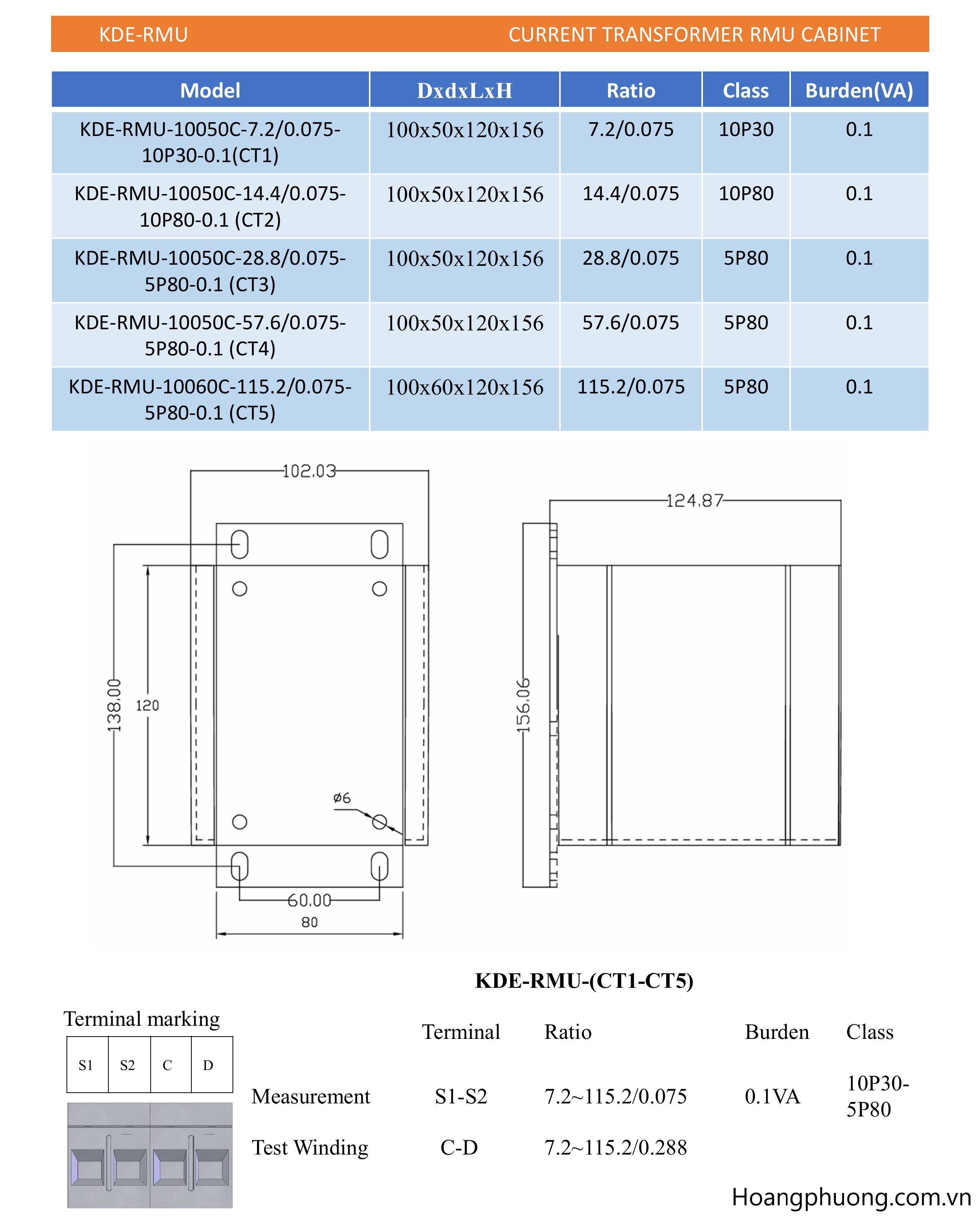

Danh sách biến dòng CT1 – CT2 – CT3 – CT4 – CT5 cho Relay ABB REJ603
| Model | Loại CT | Dòng sơ cấp | Tỷ số biến dòng | Dải dòng sử dụng | Class |
|---|---|---|---|---|---|
| CT08-5 (CT1) | RMU CT1 | 7.2A | 7.2/0.075A | 3 – 33A | 10P30 |
| CT16-5 (CT2) | RMU CT2 | 14.4A | 14.4/0.075A | 6 – 65A | 10P80 |
| CT32-5 (CT3) | RMU CT3 | 28.8A | 28.8/0.075A | 12 – 130A | 5P80 |
| CT64-5 (CT4) | RMU CT4 | 57.6A | 57.6/0.075A | 25 – 260A | 5P80 |
| CT128-5 (CT5) | RMU CT5 | 115.2A | 115.2/0.075A | 51 – 520A | 5P80 |

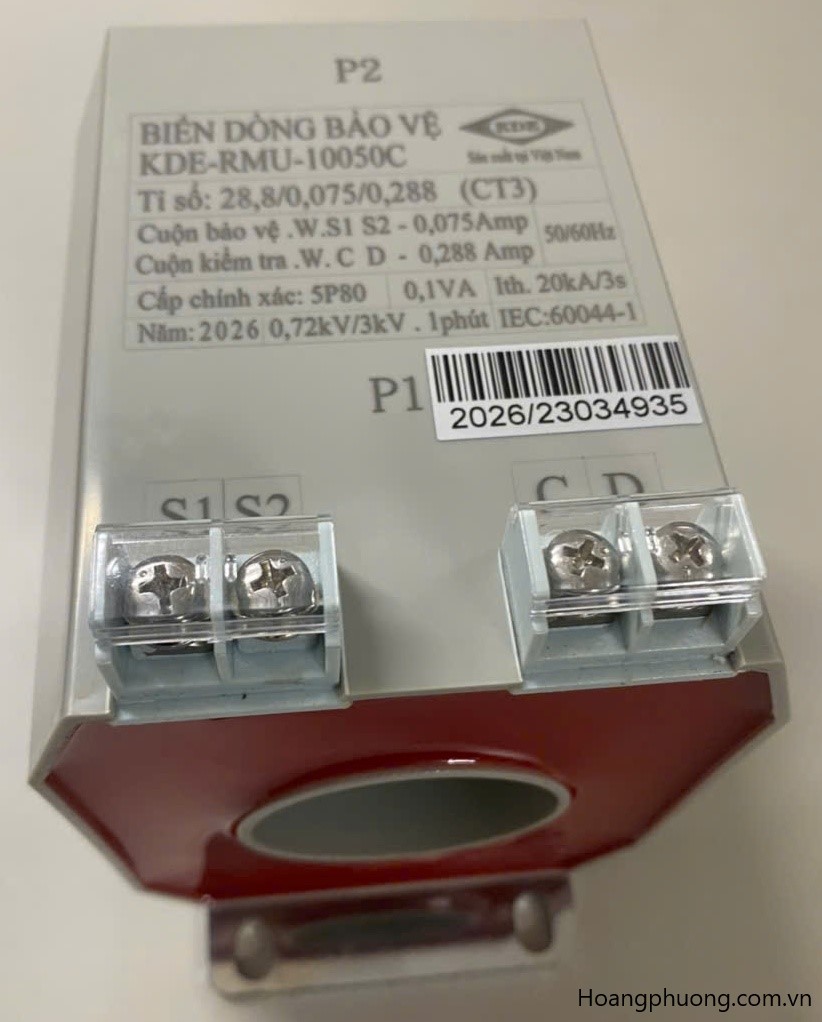

Bien-dong-RMU

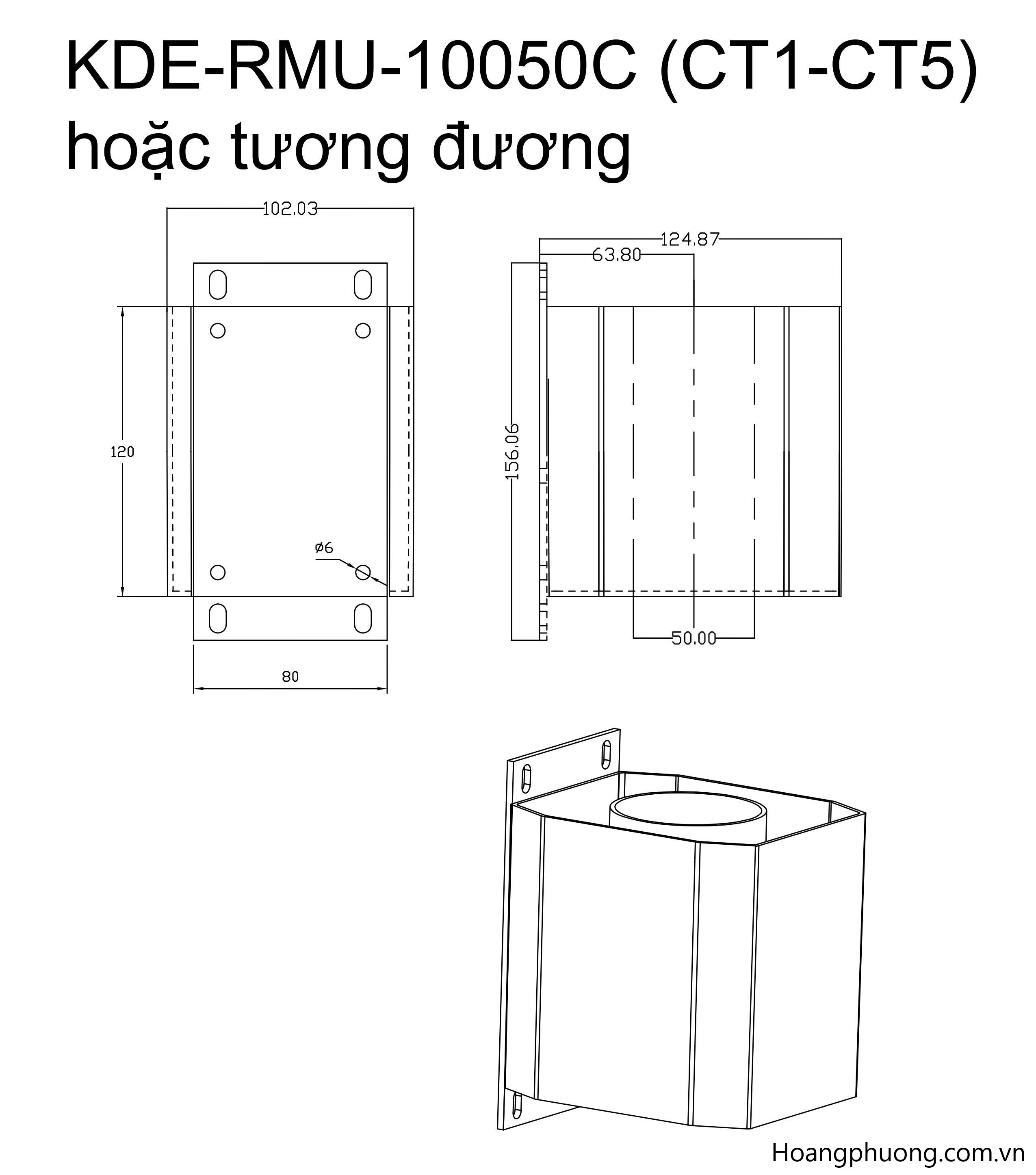

Bien-dong-RMU
Bien-dong-RMU
Bien-dong-RMU
Bien-dong-RMU
Bien-dong-RMU
Bien-dong-RMU
Vì sao REJ603 phải dùng CT chuyên dụng?
Khác với nhiều relay bảo vệ thông thường dùng CT chuẩn 1A hoặc 5A, relay REJ603 sử dụng biến dòng đặc biệt để:
✅ Cấp nguồn hoạt động trực tiếp cho relay
✅ Đảm bảo relay khởi động ở dòng nhỏ
✅ Tăng độ nhạy bảo vệ quá dòng – chạm đất
✅ Tối ưu cho không gian compact của tủ RMU
✅ Đảm bảo đúng đặc tính bảo vệ của ABB
ABB cũng khuyến nghị sử dụng “special CTs designed for REJ603 relay” để relay hoạt động chính xác và ổn định.
Ứng dụng thực tế
Biến dòng CT1 – CT2 – CT3 – CT4 – CT5 cho REJ603 thường được dùng trong:
- Tủ RMU ABB SafePlus
- Tủ RMU SafeRing
- Trạm điện kiosk ABB
- Feeder trung thế 24kV
- Hệ thống điện công nghiệp
- Điện lực phân phối
Đặc điểm nổi bật của biến dòng RMU cho REJ603
🔹 Thiết kế dạng vòng chuyên dụng cho cáp trung thế
🔹 Kích thước nhỏ gọn cho khoang RMU
🔹 Độ chính xác bảo vệ cao
🔹 Chịu dòng ngắn mạch tốt
🔹 Hoạt động ổn định lâu dài
🔹 Tương thích hoàn toàn relay ABB REJ603
Lưu ý kỹ thuật khi sử dụng
⚠️ Relay REJ603 không nên sử dụng CT đo lường thông thường thay thế cho CT chuyên dụng RMU.
⚠️ Cần lựa chọn đúng CT1 – CT5 theo dòng tải thực tế để relay hoạt động ổn định và đủ nguồn nuôi.
⚠️ Một số hệ thống đặc biệt có thể yêu cầu cấu hình riêng hoặc CT theo thông số kỹ thuật riêng.
