Công tắc đồng hồ Panasonic TB118N – TB118NE7 – TB118NE7V

Đồng hồ hẹn giờ TB118 Panasonic chính hãng

Dòng TB118N Panasonic (còn gọi TB118NE7 hoặc TB118NE7V tùy thị trường phân phối) là công tắc thời gian cơ dạng cơ học 24 giờ, được sử dụng rất phổ biến để đóng cắt tự động đèn chiếu sáng, biển quảng cáo, bơm nước, quạt thông gió, hệ thống tưới cây và các thiết bị điện dân dụng, công nghiệp nhỏ.

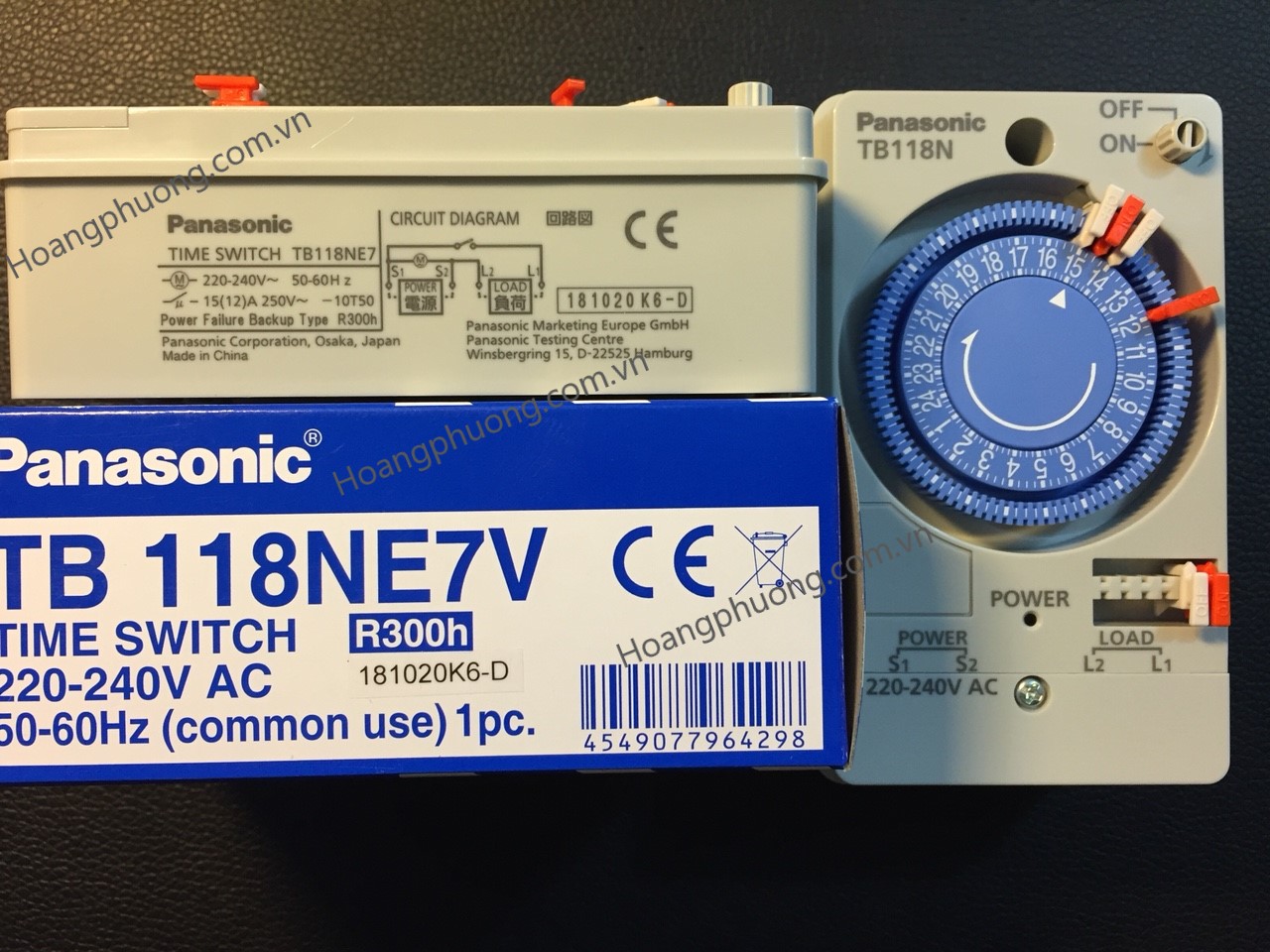

Đồng hồ hẹn giờ Panasonic TB118N

Đồng hồ hẹn giờ Panasonic TB118N

Thông số kỹ thuật chính

Thông số Giá trị
Model TB118N / TB118NE7 / TB118NE7V
Điện áp hoạt động 220-240VAC, 50/60Hz
Kiểu hẹn giờ Cơ học 24 giờ
Chu kỳ lặp Hàng ngày
Dòng chịu tải 15A (250VAC)
Tiếp điểm 1NO + 1NC
Pin dự trữ R300h (khoảng 300 giờ)
Lắp đặt Gắn thanh DIN
Xuất xứ Panasonic

Thông tin trên cũng được thể hiện trực tiếp trên tem sản phẩm trong hình ảnh anh gửi: 220-240V AC, 15(12)A 250V~, pin dự phòng R300h.

Chức năng nổi bật

  • Hẹn giờ bật/tắt thiết bị tự động theo ngày.
  • Không cần cài đặt điện tử phức tạp.
  • Có pin dự phòng giúp vẫn giữ thời gian khi mất điện.
  • Chế độ:
    • ON: Luôn đóng.
    • OFF: Luôn ngắt.
    • AUTO: Hoạt động theo chương trình đã cài.
  • Độ bền cơ khí cao, hoạt động ổn định nhiều năm.

Ứng dụng thực tế

Chiếu sáng

  • Đèn sân vườn.
  • Đèn hành lang.
  • Đèn bảng hiệu quảng cáo.
  • Đèn cổng.

Hệ thống bơm

  • Bơm cấp nước theo giờ.
  • Bơm tưới cây tự động.

Công nghiệp

  • Quạt hút thông gió.
  • Hệ thống chiếu sáng nhà xưởng.
  • Điều khiển thiết bị phụ trợ.

Sơ đồ đấu dây TB118N Panasonic

Cực đấu dây Chức năng
S1 – S2 Nguồn cấp 220VAC
L1 – L2 Tiếp điểm ra tải

Nguyên lý:

  • Cấp nguồn 220VAC vào S1 và S2.
  • Đưa dây pha qua tiếp điểm L1-L2.
  • Khi đến thời gian cài đặt, tiếp điểm đóng hoặc mở để cấp điện cho tải.

Cách cài đặt

Bước 1

Xoay mặt đồng hồ theo chiều mũi tên cho đúng giờ hiện tại.

Bước 2

Gạt các chốt màu xanh quanh mặt đồng hồ:

  • Chốt gạt ra: ON.
  • Chốt gạt vào: OFF.

Bước 3

Đưa công tắc sang chế độ AUTO.

Bước 4

Kiểm tra thời gian đóng cắt thực tế.

Phân biệt TB118N – TB118NE7 – TB118NE7V

Model Đặc điểm
TB118N Tên gọi phổ biến trên thiết bị
TB118NE7 Mã kỹ thuật Panasonic
TB118NE7V Mã thương mại phân phối tại Việt Nam
Chức năng Giống nhau
Điện áp Giống nhau
Cấu tạo Giống nhau

Về thực chất đây là cùng một dòng sản phẩm, chỉ khác cách thể hiện mã hàng theo thị trường và bao bì phân phối.

Catalogue Time Panasonic TB118

Mua TB118N Panasonic chính hãng tại Thiết bị điện Hoàng Phương

Website: Hoangphuong.com.vn

Thiết bị điện Hoàng Phương cung cấp công tắc đồng hồ Panasonic TB118NE7V chính hãng, đầy đủ hóa đơn VAT, CO/CQ (nếu cần), hỗ trợ kỹ thuật và giao hàng toàn quốc.

Hotline: 086.6798.886

Liên hệ để được hỗ trợ giao hàng toàn quốc.
