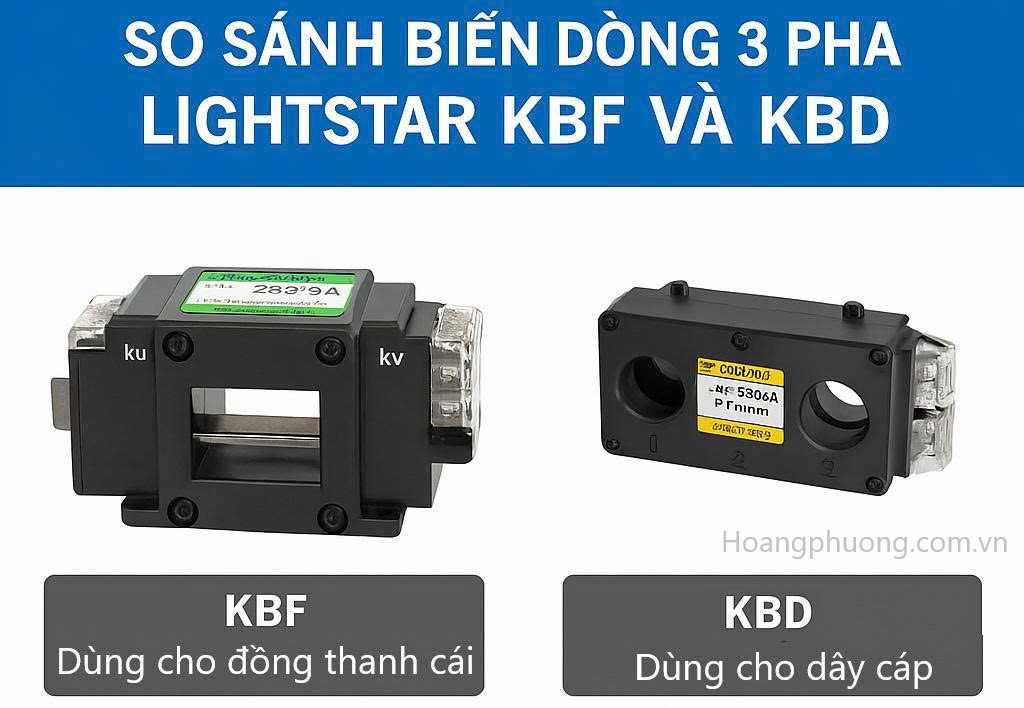

Phân biệt dòng KBF dùng cho thanh cái (Busbar) và KBD dùng cho dây cáp điện
1. Giới thiệu chung
Lightstar là thương hiệu đến từ Hàn Quốc, chuyên sản xuất thiết bị đo lường, bảo vệ và giám sát hệ thống điện. Trong đó, dòng biến dòng đúc 3 pha (3P CT) được sử dụng rộng rãi trong tủ điện công nghiệp, hệ thống EOCR, tủ MSB, đáp ứng tiêu chuẩn quốc tế CE, KS C1706.
Bien-dong-3-pha-Lighstar
Bien-dong-3-pha-Lighstar
Bien-dong-3-pha-Lighstar
Hai dòng tiêu biểu và được dùng phổ biến nhất:
-
🔷 KBF series: Thiết kế chuyên dùng cho thanh cái (Busbar).
-
🔷 KBD series: Thiết kế chuyên dùng cho dây cáp tròn (Cable).
Bien-dong-3-pha-Lightstar
2. Dòng KBF – Biến dòng đúc 3P dùng cho thanh cái (Busbar)
| 🔷 KBF có rãnh xuyên vuông, phù hợp gắn trực tiếp lên thanh đồng (busbar) trong tủ điện |
⚙️ Đặc điểm nổi bật:
-
Thiết kế đúc nguyên khối, khe vuông xuyên thanh cái.
-
Dễ lắp trong tủ điện tổng (MSB), ACB, MCCB khung 100A – 1200A.
-
Dòng đo: từ 100A đến 1200A, chuẩn 5A output.
-
Có cả bản 3P3W (2 CT) và 3P4W (3 CT).
-
Ứng dụng: đo lường điện năng, giám sát công suất, kết hợp EOCR.
📌 Một số model phổ biến:
| Model | Dòng sơ cấp | Loại mạch | Class | VA | Ứng dụng |
|---|---|---|---|---|---|
| KBF-13 | 100/5A | 3P4W | 3.0 | 2.5 | Tủ nhỏ |
| KBF-23 | 200/5A | 3P3W | 1.0 | 5.0 | Tủ DB |
| KBF-43 | 400/5A | 3P4W | 1.0 | 5.0 | MSB |
| KBF-63 | 600–1200/5A | 3P4W | 1.0 | 15 | ACB lớn |
3. Dòng KBD – Biến dòng đúc 3P dùng cho dây cáp tròn (Cable)
| 🔷 KBD có thiết kế 3 lỗ tròn, xuyên trực tiếp cáp điện từng pha |
⚙️ Đặc điểm nổi bật:
-
Mỗi pha 1 lỗ tròn – dễ luồn dây cáp tròn (PVC, XLPE).
-
Không cần tháo CB – chỉ cần luồn dây, siết vít, rất tiện trong bảo trì.
-
Có loại đo (MCT) và loại bảo vệ (PCT).
-
Tương thích tốt với EOCR Schneider, LS, Samwha…
📌 Một số model phổ biến:
| Model | Dòng sơ cấp | Đường kính lỗ | Mạch | Ứng dụng |
|---|---|---|---|---|
| KBD-12 | 150–200A | Φ14mm | 3P3W | EOCR nhỏ |
| KBD-13 | 200–300A | Φ21.5mm | 3P4W | CB 250AF |
| KBD-22 | 400–600A | Φ27mm | 3P3W | Tủ MCCB |
| KBD-63 | 800–1200A | Φ35–40mm | 3P4W | ACB lớn |
Bang-gia-bien-dong-Lightstar
Bang-gia-bien-dong-Lightstar
Bang-gia-bien-dong-Lightstar
Bang-gia-bien-dong-Lightstar
4. So sánh nhanh KBF và KBD
| Tiêu chí | KBF (Busbar) | KBD (Cable) |
|---|---|---|
| Kiểu xuyên | Vuông, xuyên thanh cái | Tròn, xuyên dây cáp điện |
| Vị trí lắp đặt | Gắn trực tiếp lên thanh cái | Treo tủ hoặc gắn khung đỡ |
| Dòng sử dụng | 100A – 1200A | 100A – 1200A |
| Ứng dụng chính | Tủ MSB, ACB, MCCB, đo lường | EOCR, giám sát động cơ, bảo vệ |
| Mạch hỗ trợ | 3P3W, 3P4W | 3P3W, 3P4W |
| Hãng tương thích phổ biến | Schneider, Samwha, LS, Selec… | Schneider, Samwha, LS, Selec… |
