Biến dòng cho tủ RMU KDE – Giải pháp đo lường và bảo vệ đáng tin cậy

Biến dòng KDE-RMU là dòng biến dòng chuyên dụng được thiết kế cho tủ RMU (Ring Main Unit) trung thế, đặc biệt tương thích với các loại rơ le bảo vệ không cần nguồn ngoài như FANOX SIA-B và ABB REJ603. Với thiết kế nhỏ gọn, vỏ nhựa cách điện kết hợp epoxy đúc chắc chắn, sản phẩm mang lại độ an toàn cao và độ chính xác vượt trội trong các hệ thống đóng cắt trung thế.

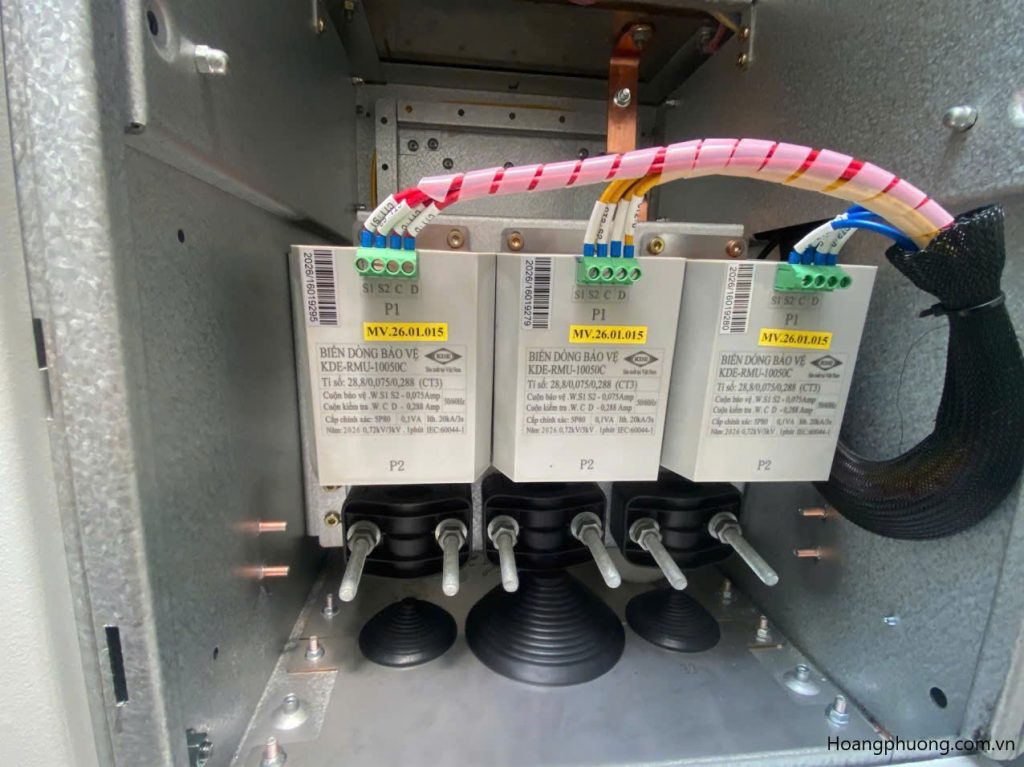

Biến dòng cho tủ trung thế RMU

Bien-dong-RMU

Biến dòng bảo vệ KDE chuyên dùng cho tủ RMU trung thế, cấp chính xác 5P10, chịu dòng 20kA/1s, phù hợp rơ le bảo vệ quá dòng, lắp đặt nhanh, an toàn. Phân phối bởi Thiết bị điện Hoàng Phương.

Bien-dong-trung-the-KDE

🔧 Đặc điểm nổi bật

  • Ứng dụng: chuyên dùng cho RMU có trang bị rơ le tự cấp nguồn (self-powered)

  • Chất liệu: Vỏ ABS + Epoxy đúc nguyên khối

  • Cấp cách điện: 0.72/3kV, tiêu chuẩn IEC60044-1

  • Dòng sơ cấp: từ 7.2A đến 115.2A

  • Dòng thứ cấp: 0.075A (tín hiệu đầu ra cho rơ le)

  • Dòng thử nghiệm: Test winding 0.288A (cổng C–D)

  • Cấp chính xác: 10P30 – 10P80 – 5P80 tùy model

  • Tải định mức: chỉ 0.05–0.1VA – phù hợp rơ le điện tử

  • Chịu dòng ngắn mạch: 20kA/1s

  • Nhiệt độ làm việc: -25°C đến +70°C

  • Bảo vệ vỏ: IP20 – an toàn cho tủ RMU kín

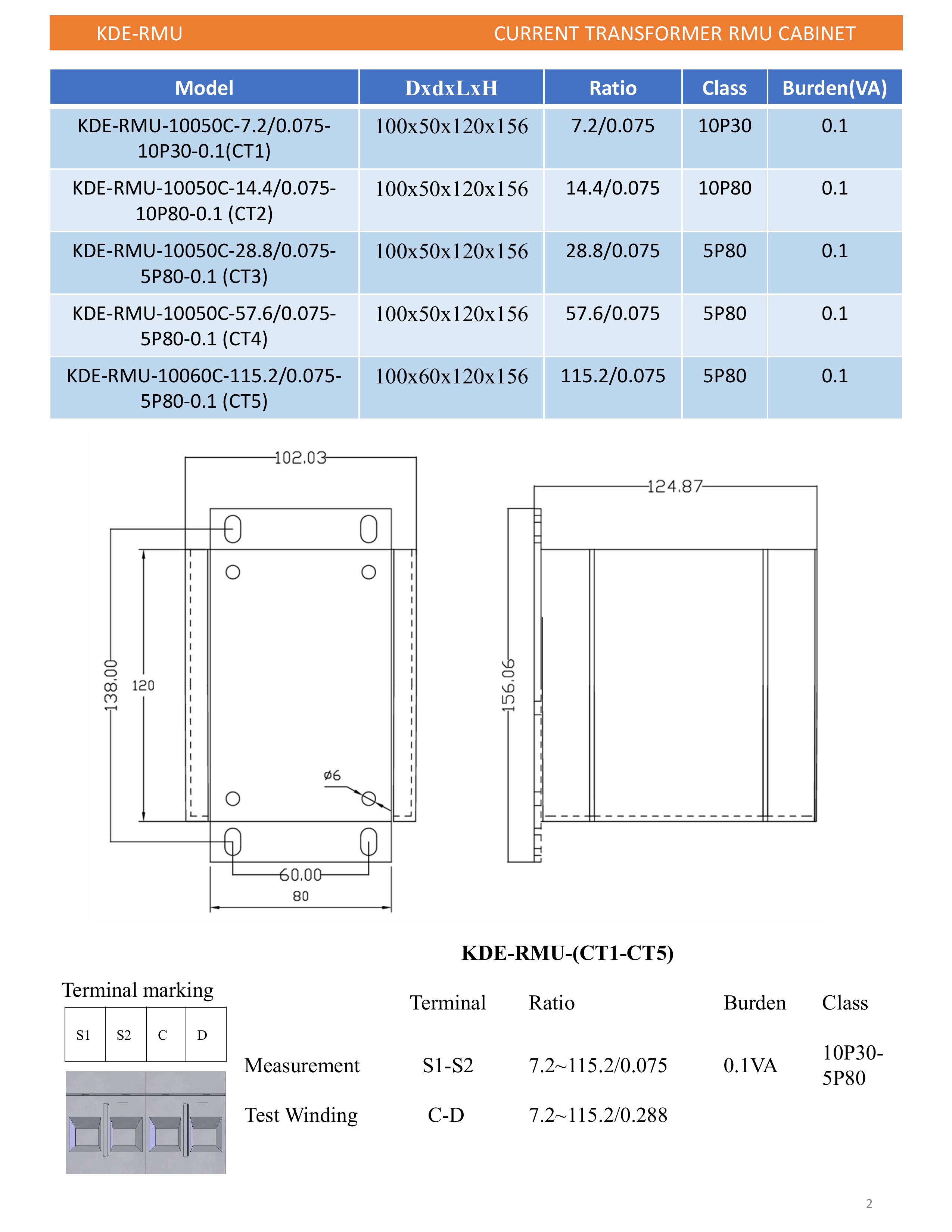

Catalogue-CT-RMU-KDE-2025

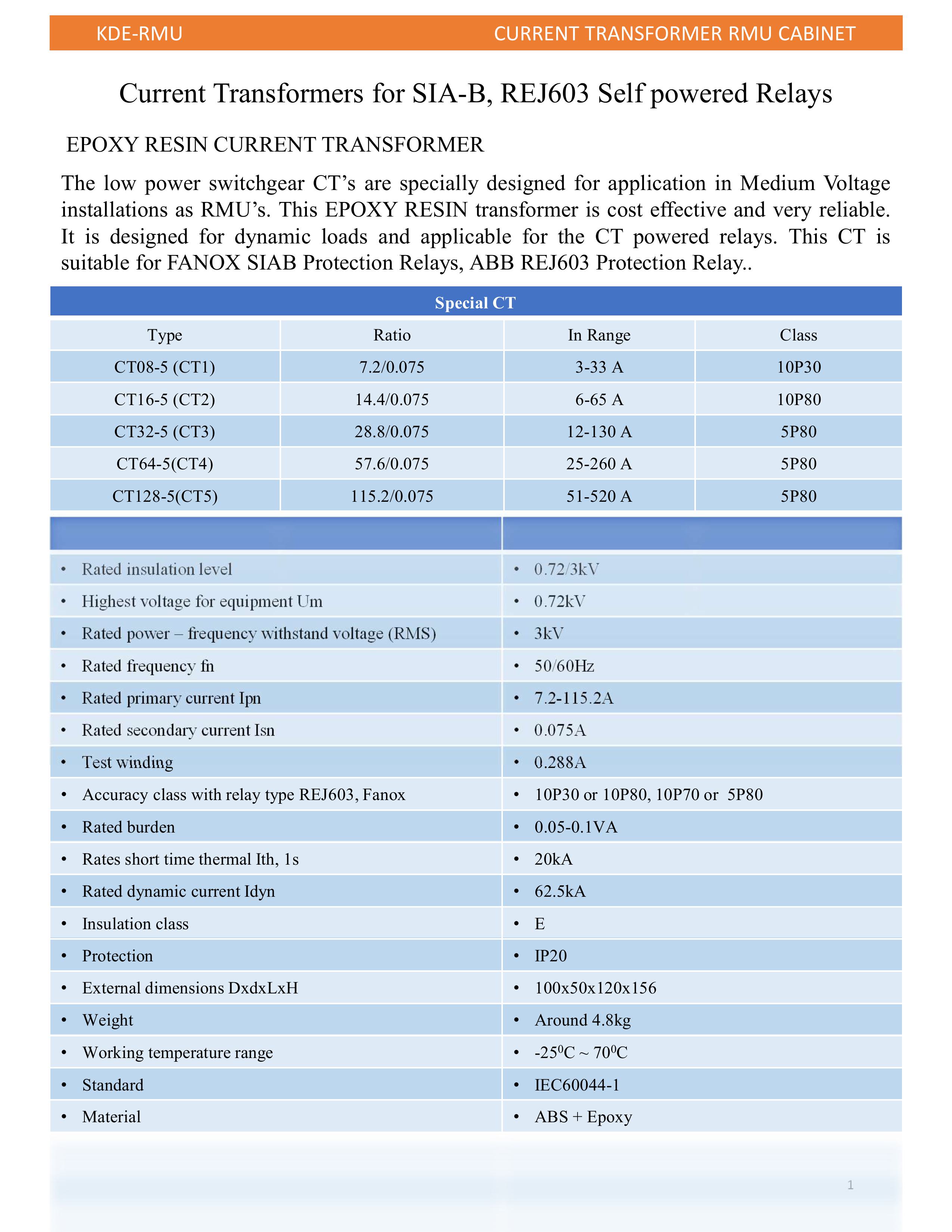

KDE-RMU-Catalog 2026

Biến dòng bảo vệ KDE chuyên dụng cho tủ RMU trung thế, tương thích với rơ le Fanox SIA-B và ABB REJ603. Thiết kế epoxy, đầu ra 0.075A, cấp chính xác 5P80. Phân phối chính hãng bởi Thiết bị điện Hoàng Phương

Bien-dong-cho-tu-RMU

Biến dòng bảo vệ KDE chuyên dụng cho tủ RMU trung thế, tương thích với rơ le Fanox SIA-B và ABB REJ603. Thiết kế epoxy, đầu ra 0.075A, cấp chính xác 5P80. Phân phối chính hãng bởi Thiết bị điện Hoàng Phương

Bien-dong-cho-tu-RMU

📋 Bảng mã hàng Biến dòng RMU KDE

Model Tỉ số dòng (A) Cấp chính xác Tải (VA) Kích thước (mm) Loại rơ le phù hợp
KDE-RMU-10050C-7.2/0.075 (CT1) 7.2 / 0.075 10P30 0.1 100×50×120×156 Fanox SIA-B, ABB REJ603
KDE-RMU-10050C-14.4/0.075 (CT2) 14.4 / 0.075 10P80 0.1 100×50×120×156 Fanox SIA-B, ABB REJ603
KDE-RMU-10050C-28.8/0.075 (CT3) 28.8 / 0.075 5P80 0.1 100×50×120×156 Fanox SIA-B, ABB REJ603
KDE-RMU-10050C-57.6/0.075 (CT4) 57.6 / 0.075 5P80 0.1 100×50×120×156 Fanox SIA-B, ABB REJ603
KDE-RMU-10060C-115.2/0.075 (CT5) 115.2 / 0.075 5P80 0.1 100×60×120×156 Fanox SIA-B, ABB REJ603

 Biến dòng RMU S1-S2-S3-S4

Đây là dòng biến dòng nhiều cấp tỉ số:

  • S1-S2 = 60/5A
  • S1-S3 = 80/5A
  • S1-S4 = 100/5A
Model Tỉ số
KDE-RMU-10050C 60/5A – 80/5A – 100/5A

Thông số:

  • Class: 5P10
  • Dung lượng: 2.5VA
  • 50/60Hz
  • Ith: 20kA/3s

Biến dòng CT1-CT2-CT3-CT4-CT5

Đây là dòng CT đặc biệt chuyên dùng cho:

  • ABB REJ603
  • Siemens 7SR46
  • Relay bảo vệ trung thế
Model Tỉ số Dải dòng Cấp chính xác
CT1 7.2/0.075 3–33A 10P30
CT2 14.4/0.075 6–65A 10P80
CT3 28.8/0.075 12–130A 5P80
CT4 57.6/0.075 25–260A 5P80
CT5 115.2/0.075 51–520A 5P80

🧰 Cổng kết nối và đánh dấu terminal

  • S1–S2: Đầu ra dòng thứ cấp 0.075A (kết nối rơ le bảo vệ)

  • C–D: Cổng test winding 0.288A (dùng cho kiểm tra, hiệu chuẩn)

  • Chân đấu nối rõ ràng, cố định chắc chắn, dễ lắp trong khoang RMU

🏭 Ứng dụng thực tế

  • Tủ RMU trung thế 12kV – 24kV

  • Trạm biến áp kiosk, compact substation

  • Hệ thống đóng cắt điện lực, nhà máy khu công nghiệp

  • Bảo vệ máy biến áp, đường dây trung thế

📦 Phân phối chính hãng tại Việt Nam

Thiết bị điện Hoàng Phương là đối tác cung cấp chính thức biến dòng RMU KDE – hỗ trợ đầy đủ CO, CQ, bản vẽ kỹ thuật:
