Biến dòng hở iLEC – Giải pháp lắp đặt nhanh, đo lường an toàn và chính xác

Biến dòng hở iLEC (JP Series) hay còn gọi là biến dòng kẹp là dòng biến dòng chuyên dụng, giúp đo lường dòng điện mà không cần ngắt mạch chính, cực kỳ thuận tiện cho cả hệ thống mới và cải tạo. Với nhiều kích cỡ và dòng định mức khác nhau, JP iLEC đáp ứng đầy đủ nhu cầu từ dân dụng đến công nghiệp.

bien-dong-kep-ilec

1. Ưu điểm nổi bật

  • Thiết kế Split Core (mở mạch từ): Lắp đặt trực tiếp lên cáp hoặc thanh cái mà không cần cắt điện.

  • Linh hoạt kích thước lỗ: Từ 20x30mm đến 80x200mm, phù hợp đa dạng loại cáp/busbar.

  • Dải dòng rộng: Từ 100A đến 10.000A – phủ mọi ứng dụng từ nhỏ đến cực lớn.

  • Tương thích đa dạng thiết bị: Ampe kế, đồng hồ năng lượng, rơ-le, PLC…

  • Chống cháy cấp V0, tuân thủ tiêu chuẩn IEC 60044-1, IEC 61869-2.

2. Các model phổ biến và dải ứng dụng

Model Kích thước lỗ Dải dòng VA tiêu chuẩn Ghi chú
JP-23 20x30mm 100A–800A 1–3.75 VA Lắp cáp CXV 25–70mm²
JP-46 40x60mm 250A–3200A 2.5–15 VA Cáp CXV 95–150mm²
JP-58 50x80mm 250A–4000A 3.75–5 VA Cáp CXV 120–240mm²
JP-510 50x100mm 400A–5000A 3.75–10 VA Thanh cái/cáp lớn
JP-812 80x120mm 800A–4000A 5–10 VA Lắp cáp CXV 300mm²
JP-816 80x160mm 800A–6000A 7.5–20 VA Cáp và busbar cực lớn

3. Thông số kỹ thuật chung

  • Tần số định mức: 50/60Hz

  • Điện áp định mức: 0.72kV AC

  • Cách điện thử nghiệm: 3kV/1 phút

  • Dòng chịu nhiệt ngắn hạn: 60In

  • Dòng chịu động: 2.5Ith

  • Nhiệt độ làm việc: -10°C đến +50°C

  • Hệ số an toàn: FS ≤ 5

  • Lớp vỏ chống cháy: V0

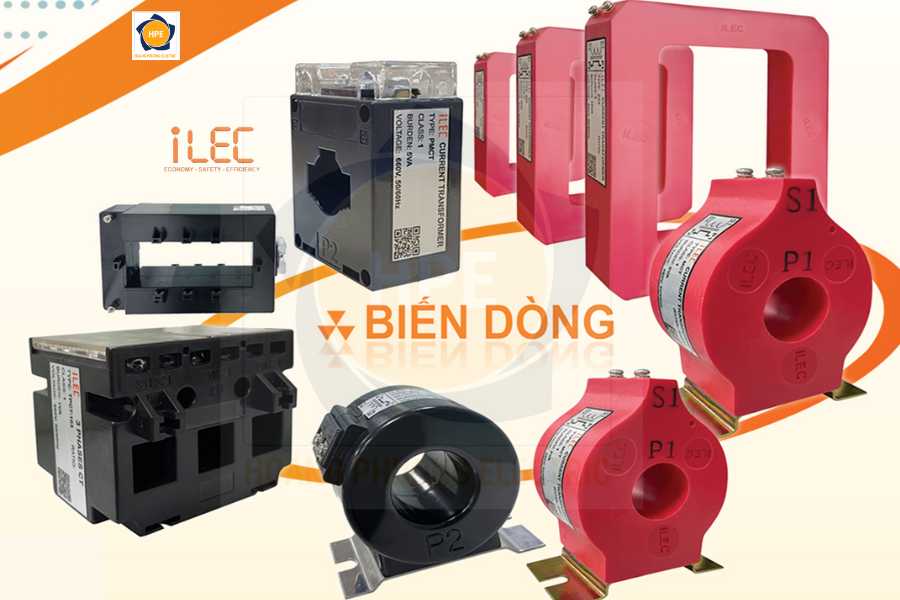

bien-dong-ilec

bien-dong-ilec

4. Ứng dụng tiêu biểu

  • Hệ thống tủ điện công nghiệp

  • Lắp retrofit trong nhà máy, trạm biến áp

  • Tủ ATS, tụ bù, tủ hòa đồng bộ

  • Giám sát dòng tổng, dòng nhánh

  • Đo đếm điện năng kèm công tơ 3 pha gián tiếp

Phân phối chính hãng tại Thiết bị điện Hoàng Phương

Thiết bị điện Hoàng Phương là nhà phân phối chính thức Schneider Electric tại Việt Nam, chuyên cung cấp đầy đủ các dòng biến dòng kẹp mini SCT iLEC

  • Hàng chính hãng, có CO – CQ đầy đủ

  • Giao hàng nhanh toàn quốc, tư vấn tận nơi

  • Giá tốt, chiết khấu cao cho dự án và đại lý

Hotline: 086.6798.886
Website: https://Hoangphuong.com.vn
