SPD là viết tắt của cụm từ tiếng Anh Surge Protective Device, nghĩa là Thiết bị chống sét lan truyền. Đây là thiết bị điện được thiết kế để bảo vệ hệ thống điện và thiết bị điện khỏi các xung điện áp đột biến, thường xảy ra khi có sét đánh hoặc sự cố trong lưới điện (như đóng cắt, sự cố máy biến áp…).
Chong-set-SPD-la-gi
🔍 Chức năng chính của thiết bị chống sét SPD:
-
Hấp thụ và chuyển hướng dòng xung sét: Khi có điện áp tăng đột biến, SPD sẽ dẫn dòng sét xuống đất, không cho lan truyền vào hệ thống thiết bị điện bên trong.
-
Bảo vệ thiết bị điện: Giúp tăng tuổi thọ và tránh hư hỏng cho các thiết bị nhạy cảm như máy tính, tivi, tủ điện, PLC, biến tần…
-
Ngăn chặn cháy nổ do quá điện áp: Đặc biệt quan trọng với các hệ thống điện công nghiệp, nhà máy, trạm biến áp.
📌 Phân loại SPD theo cấp độ bảo vệ:
| Cấp SPD | Tên gọi khác | Ứng dụng chính |
|---|---|---|
| Type 1 | Cấp 1 – Chống sét trực tiếp | Gắn tại đầu vào hệ thống điện (tủ tổng, gần cột thu sét, trạm biến áp). |
| Type 2 | Cấp 2 – Chống sét lan truyền | Gắn trong tủ điện phân phối, chống xung điện từ lưới lan vào. |
| Type 3 | Cấp 3 – Chống xung thiết bị nhỏ | Gắn gần thiết bị tiêu thụ (máy tính, TV…), cần dùng kèm Type 1/2 để hiệu quả. |
⚡ Các thông số quan trọng cần lưu ý khi chọn SPD:
-
Uc (Un voltage): Điện áp hoạt động liên tục tối đa.
-
Imax (kA): Dòng xung sét cực đại thiết bị chịu được.
-
In (kA): Dòng xung sét danh định.
-
Up (V): Điện áp dư, càng thấp càng tốt vì ảnh hưởng đến thiết bị bên trong.
-
Kiểu lắp đặt: Gắn trên DIN rail, tích hợp trong tủ điện hoặc dạng module.
✅ Ứng dụng của SPD trong thực tế:
-
Tủ điện dân dụng và công nghiệp
-
Trạm viễn thông, mạng internet
-
Hệ thống năng lượng mặt trời (PV)
-
Nhà xưởng, nhà máy sản xuất
-
Tòa nhà cao tầng, khách sạn, trung tâm dữ liệu
Chống sét SPD là gì? Cách hoạt động và ứng dụng thực tế
SPD (Surge Protective Device) hay còn gọi là thiết bị chống sét lan truyền, là thiết bị được lắp đặt trong hệ thống điện nhằm bảo vệ thiết bị điện khỏi các xung điện đột biến do sét đánh, chuyển mạch điện hoặc các hiện tượng quá áp tạm thời.

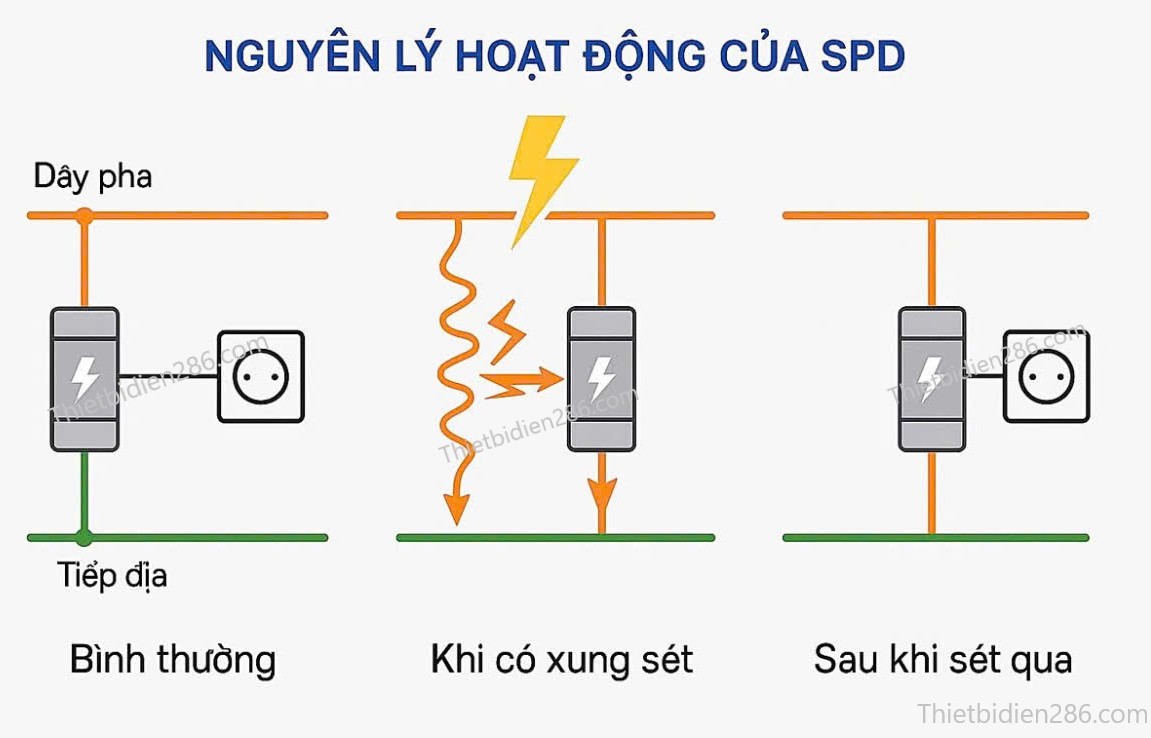

✅ Nguyên lý hoạt động của SPD
Dựa trên hình ảnh bạn cung cấp, SPD hoạt động theo 3 trạng thái:
-
Bình thường
-
Dòng điện đi theo đường dây pha đến tải (ổ cắm, thiết bị…), SPD không tác động vì điện áp đang ở mức bình thường.
-
Không có xung sét hoặc nhiễu.
-
-
Khi có xung sét
-
Xảy ra hiện tượng sét đánh lan truyền theo đường dây điện → tạo ra xung điện cao áp.
-
SPD lập tức chuyển hướng dòng xung sét xuống dây tiếp địa, tránh để dòng xung đi vào thiết bị điện, bảo vệ an toàn cho hệ thống.
-
-
Sau khi sét qua
-
SPD trở về trạng thái ban đầu.
-
Tiếp tục hoạt động như bình thường, không gây gián đoạn nguồn.
-
✅ Ưu điểm của SPD
-
Bảo vệ thiết bị khỏi hỏng hóc do quá áp đột biến.
-
Ngăn chặn sét lan truyền từ ngoài trời vào thiết bị trong nhà.
-
Tăng tuổi thọ cho các thiết bị điện tử đắt tiền.
-
Hoạt động tự động, không cần tác động thủ công.
✅ Ứng dụng thực tế
SPD được lắp đặt rộng rãi tại:
-
Tủ điện tổng ở nhà dân, tòa nhà, nhà máy.
-
Tủ điện trung tâm điều khiển, hệ thống tủ ATS, hệ thống camera.
-
Hệ thống năng lượng mặt trời, điện gió, trạm BTS viễn thông…
✅ Một số thương hiệu SPD phổ biến tại Việt Nam:
-
Schneider Electric – SPD Easy9, Acti9 iPRD…
-
Himel, ABB, LS Electric, Chint, Legrand, Phoenix Contact, v.v.
SPD Acti9 Schneider
SPD Easy9 Schneider
SPD Himel
