Giải pháp bảo vệ chạm đất Deesys – Kết hợp Rơ le DED-FD và Biến dòng ZCT

Rơ le DED-FD và Biến dòng ZCT

1. Giới thiệu giải pháp bảo vệ chạm đất Deesys

Trong các hệ thống điện công nghiệp và dân dụng, sự cố rò điện hoặc chạm đất là nguyên nhân chính gây cháy nổ, hỏng thiết bị và nguy hiểm cho con người.
Để khắc phục, thương hiệu Deesys – Korea mang đến giải pháp bảo vệ toàn diện bằng cách kết hợp Rơ le bảo vệ chạm đất DED-FD với biến dòng Zero (ZCT). Bộ đôi này giúp phát hiện nhanh dòng rò và tác động kịp thời, đảm bảo an toàn cho toàn hệ thống.

2. Biến dòng Zero (ZCT) Deesys – Cảm biến dòng rò chính xác

  • Nguyên lý hoạt động: đo sự chênh lệch giữa dòng đi và dòng về. Nếu có dòng dư (Ig), tức có rò điện → ZCT phát hiện và gửi tín hiệu.

  • Thiết kế: dạng tròn (Round Type), lõi từ thẩm từ cao, đường kính trong từ 30 – 200 mm.

  • Dòng định mức: 100A – 2000A.

  • Độ nhạy: chuẩn 200mA/100mV, 30mA/50mV (tùy model).

  • Ứng dụng: dùng cho tủ điện, trạm biến áp, nhà máy, trung tâm thương mại.

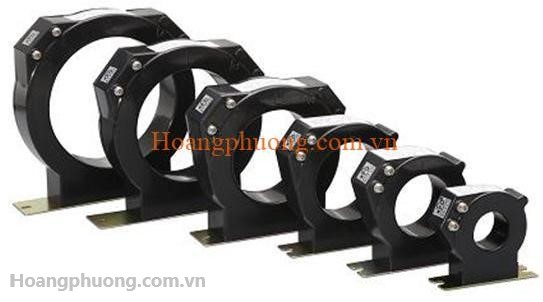

Biến dòng bảo vệ trạm đất Deesys ZCT – phát hiện rò điện, chạm đất nhanh chóng, đảm bảo an toàn hệ thống điện công nghiệp & tòa nhà.

Bien-dong-bao-ve-tram-dat-Deesys







Biến dòng bảo vệ trạm đất ZCT Deesys Korea – giải pháp phát hiện rò điện, chạm đất an toàn cho hệ thống điện công nghiệp & tòa nhà. Phân phối bởi Thiết bị điện Hoàng Phương.

Bien-dong-ZCT-Deesys

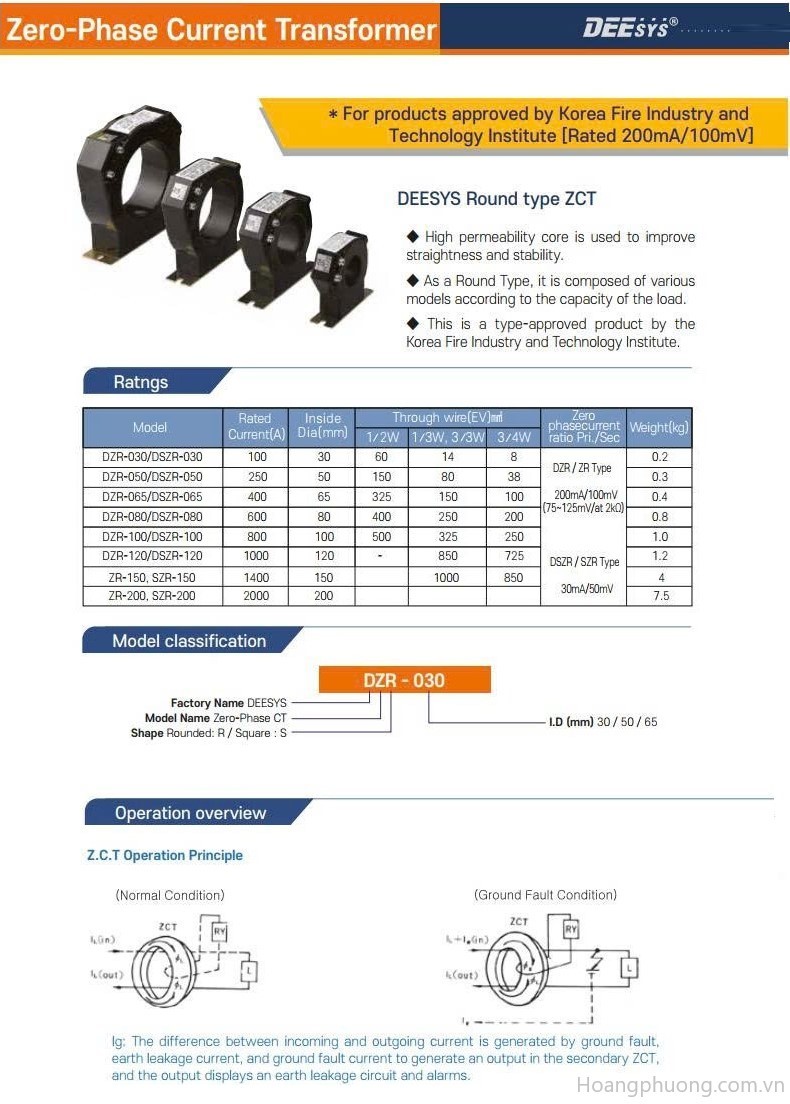

Thông số kỹ thuật tiêu biểu Biến dòng Zero Deesys

Model Dòng định mức (A) Đường kính trong (mm) Tỉ số dòng rò Trọng lượng (kg)
DZR-030 100 30 DZR/ZR Type 0.2
DZR-050 250 50 200mA/100mV 0.3
DZR-065 400 65 200mA/100mV 0.4
DZR-080 600 80 75–125mV/at 2kΩ 0.8
DZR-100 800 100 DSZR Type 1.0
DZR-120 1000 120 DSZR/SZR Type 1.2
DZR-150 1500 150 30mA/50mV 4.0
ZR-200 2000 200 30mA/50mV 7.5

3. Rơ le bảo vệ chạm đất DED-FD – Bộ xử lý trung tâm

  • Các model: DED-FD6 (6 kênh), DED-FD10 (10 kênh), DED-FD16 (16 kênh).

  • Dải đo dòng rò: 0.05A – 10.00A.

  • Điều chỉnh độ nhạy: từ 0.1A – 1.0A (bước 0.1A).

  • Tính năng nổi bật:

    • Hiển thị giá trị dòng rò gần nhất.

    • Ghi nhớ sự cố và cảnh báo qua contact relay.

    • Lọc nhiễu sóng hài từ biến tần.

    • Tích hợp cảnh báo/điều khiển MCCB khi sự cố vượt ngưỡng.

  • Nguồn điều khiển: AC/DC 85–240V, phù hợp nhiều hệ thống.

Rơ le bảo vệ chạm đất Deesys – Model DED-FD6 / DED-FD10 / DED-FD16

Tiêu chí DED-FD6 DED-FD10 DED-FD16
Số mạch giám sát (Input Circuit) 6 mạch 10 mạch 16 mạch
Nguồn điều khiển (Control Power) AC/DC 110–220V (hoạt động AC/DC 85–240V) AC/DC 110–220V (hoạt động AC/DC 85–240V) AC/DC 110–220V (hoạt động AC/DC 85–240V)
Tần số hoạt động (Rated Freq.) 50/60Hz 50/60Hz 50/60Hz
Ngõ ra cảnh báo (Output Contact) 1a Dry-contact 1a Dry-contact 1a Dry-contact
Khả năng chịu tải ngõ ra (Contact Capacity) AC 125V, 5A / DC 30V, 5A AC 125V, 5A / DC 30V, 5A AC 125V, 5A / DC 30V, 5A
Điện áp ngõ ra danh định AC 100mA / 45mV AC 100mA / 45mV AC 100mA / 45mV
Dải đo dòng rò (Measuring Range) 0.05A – 10.00A (hiển thị “over” nếu >2A) 0.05A – 10.00A (hiển thị “over” nếu >2A) 0.05A – 10.00A (hiển thị “over” nếu >2A)
Chỉnh độ nhạy (Sensitivity adj.) 0.1A – 1.0A (bước 0.1A) 0.1A – 1.0A (bước 0.1A) 0.1A – 1.0A (bước 0.1A)
Thời gian tác động (Delay Time) 0.05 – 9.95 giây (bước 0.05s) 0.05 – 9.95 giây (bước 0.05s) 0.05 – 9.95 giây (bước 0.05s)
Khả năng hoàn nguyên (Return) Auto/Manual, <100ms Auto/Manual, <100ms Auto/Manual, <100ms
Lưu sự cố (Event saving) Lưu 1 sự kiện gần nhất Lưu 1 sự kiện gần nhất Lưu 1 sự kiện gần nhất
Tiêu chuẩn áp dụng K0FEIS Q308, EMC KN101 K0FEIS Q308, EMC KN101 K0FEIS Q308, EMC KN101
Kích thước lắp đặt (mm) 132 × 195 × 72 132 × 195 × 72 132 × 195 × 72

📌 Nhận xét nhanh

  • Điểm giống nhau:

    • Cùng nguyên lý hoạt động và thông số kỹ thuật chính (dải đo, độ nhạy, thời gian tác động).

    • Cùng kích thước, dễ thay thế/lắp đặt.

    • Đạt chuẩn EMC KN101, đảm bảo ổn định trong môi trường công nghiệp.

  • Điểm khác nhau:

    • Khác biệt chủ yếu nằm ở số mạch giám sát:

      • DED-FD6: phù hợp tủ nhỏ, giám sát 6 nhánh tải.

      • DED-FD10: trung bình, giám sát 10 nhánh tải.

      • DED-FD16: cho hệ thống lớn, giám sát đồng thời 16 nhánh.

4. Cách thức kết hợp Rơ le DED-FD và ZCT

  • ZCT lắp tại từng nhánh tải để giám sát dòng rò/chạm đất.

  • Khi phát hiện sự cố, ZCT gửi tín hiệu đến Rơ le DED-FD.

  • Rơ le phân tích tín hiệu, hiển thị giá trị dòng rò và kích hoạt ngõ ra cảnh báo hoặc tác động MCCB/ACB để ngắt mạch.

  • Kết hợp này tạo thành chuỗi bảo vệ kép: vừa giám sát chính xác, vừa xử lý kịp thời.

👉 Xem sơ đồ điển hình: MCCB → ZCT → DED-FD → Alarm/Trip.

5. Ứng dụng thực tế

  • Trạm biến áp và hệ thống trung/hạ thế: phát hiện sự cố chạm đất sớm.

  • Nhà máy, khu công nghiệp: bảo vệ dây chuyền sản xuất, ngăn cháy nổ.

  • Tòa nhà cao tầng, trung tâm dữ liệu, bệnh viện: giám sát an toàn điện liên tục.

  • Hệ thống phân phối điện dân dụng: tăng độ tin cậy, an toàn PCCC.

6. Ưu điểm khi dùng bộ đôi Deesys

  • Độ nhạy cao – tác động nhanh: giúp ngăn sự cố ngay từ đầu.

  • Giám sát đa kênh: một rơ le quản lý tới 16 nhánh tải qua nhiều ZCT.

  • Chi phí tối ưu: hiệu quả cao với mức giá cạnh tranh so với sản phẩm cùng loại.

  • Chứng nhận quốc tế: EMC KN101, K0FEIS Q308 (Hàn Quốc).

7. Kết luận

Giải pháp Rơ le bảo vệ chạm đất DED-FD kết hợp biến dòng Zero ZCT Deesys là lựa chọn tối ưu cho mọi công trình yêu cầu an toàn điện. Với chất lượng Deesys Korea, bộ đôi này giúp ngăn ngừa rủi ro, bảo vệ con người và thiết bị, đáp ứng chuẩn PCCC và an toàn điện quốc tế.
