Biến dòng Schneider ZCT

Name: Biến dòng Schneider ZCT
SKU: ZCT Schneider
Price: 900000 VND
Availability: InStock

Biến dòng Schneider

Biến dòng Schneider ZCT là biến dòng chuyên dụng bảo vệ dòng rò điện, chống giật điện cho người sử dụng

Biến dòng Schneider ZCT – Biến dòng chuyên dụng bảo vệ dòng rò điện, chống giật điện cho người sử dụng

Các thông số kỹ thuật của ZCT Zero Phase Current Transformer Schneider Electric
Sản phẩm	EOCR Schneider
Chức năng	Bộ chuyển đổi dòng điện thứ tự không cho bảo vệ chạm đất
Công dụng	Máy biến dòng cho Rơ le bảo vệ chạm đất EGR
Tương thích	Relay EGR Schneider
Mô hình	ZCT – Zero Phase Current Transformer
Thông số kỹ thuật	Đường kính lỗ 35mm/80mm/120mm
Dòng điện sơ cấp	200A/400A/1000A
Dòng điện (Xuất ra/phát ra)	200mA/1.5mA
Độ chính xác	+/-5%
Nguồn điện	VAC
Tần số	50/60HZ
Công suất tiêu thụ điện	10VA
Điện trở cách điện	10 mW ở 500V
Lực xoắn ốc	Mạch điện mô-men xoắn siết chặt: 1.7 N.m trên vấu kẹp – 6.8mm ốc vít
Cân nặng	0.23kg/0.37kg/0.626kg
Tiêu chuẩn	IEC 6094-1
Nhiệt độ môi trường xung quanh	-20~60℃ IEC 60947 -4-1
Nhiệt độ bảo quản	-30~80℃
Độ cao so với mực nước biển	200m

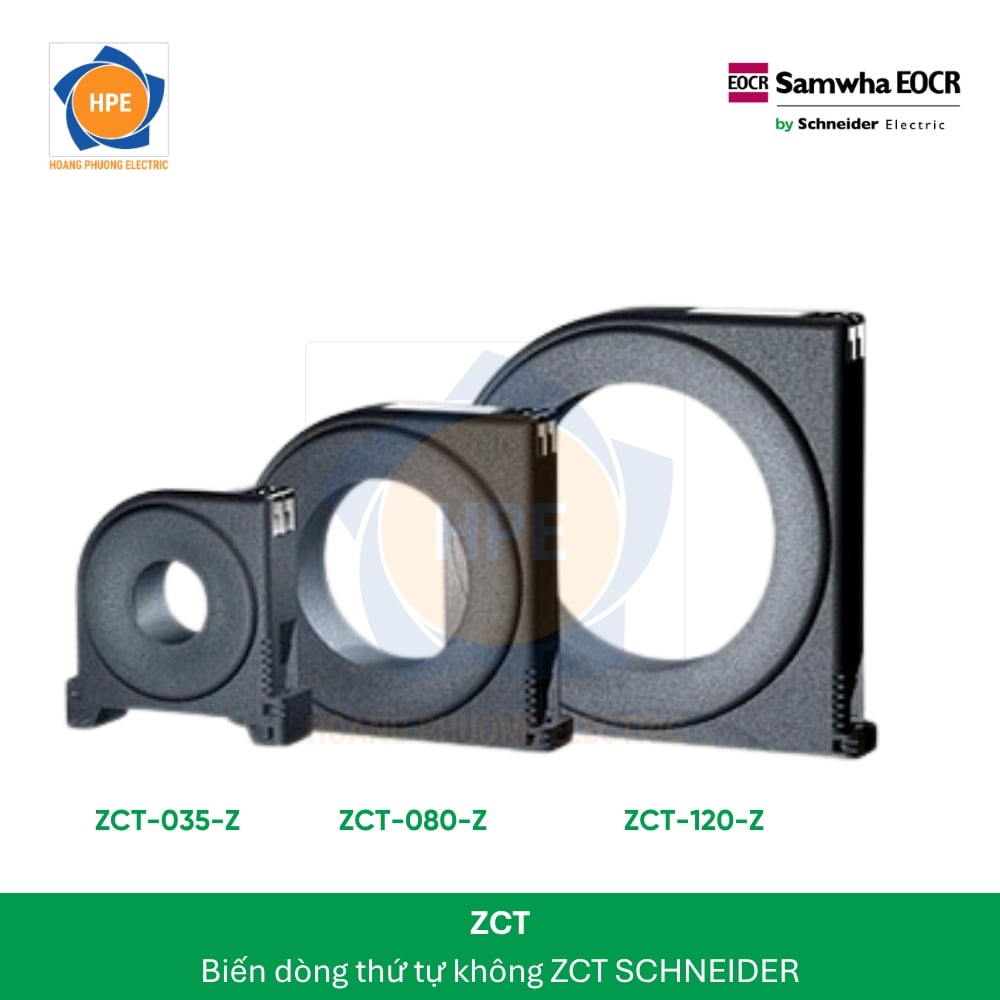

Các sản phầm cùng loại cho Biến dòng tứ tự không ZCT Schneider

ZCT-035-Z	Biến dòng bảo vệ chạm đất EOCR – ZCT-Ø35mm
ZCT-080-Z	Biến dòng bảo vệ chạm đất EOCR – ZCT-Ø80mm
ZCT-120-Z	Biến dòng bảo vệ chạm đất EOCR – ZCT-Ø120mm

Biến dòng ZCT Schneider là gì?

Biến dòng ZCT là từ viết tắt (Zero current transformer) hay còn được gọi là biến dòng thứ tự không. Chúng còn có tên gọi khác là Core Balance Current Transformer. Biến dòng nào có ký hiệu ZCT thì chính là biến dòng thứ tự không.
Dòng thứ tự không có nghĩa là dòng trung tính trong trường hợp tải sử dụng dây trung tính. Là dòng tổng vectơ 3 pha. Trong trường hợp tải không sử dụng dây trung tính thì có thể xem dòng thứ tự không bằng 0.
Tương tự như vậy trong trường hợp cách ly dây trung tính. Và dòng thứ tự không là dòng đi qua dây trung tính xuống đất khi có sự cố trong hệ dây trung tính nối đất.

Nguyên lý hoạt động của Biến dòng thứ tự không ZCT Schneider

ZCT Schneider là biến dòng có chức năng phát tín hiệu về EGR – Earth Ground Relay (Rơ le bảo vệ chạm đất ) có chức năng nhận tín hiệu do ZCT đưa đến) khi có sự cố giật hoặc rò điện, chạm đất.
Biến dòng Schneider ZCT là sự cảm ứng với từ trường xung quanh các dây điện L1-L2-L3-N của biến dòng pha trung tính. Từ trường tổng hợp của 4 dây điện này sẽ khác nhau trong trường hợp không xuất hiện dòng rò và trong trường hợp xuất hiện dòng rò, dẫn đến điện áp cảm ứng trong thiết bị sẽ khác nhau.

Chức năng của Biến dòng Schneider ZCT

Biến dòng Schneider thứ tự không ZCT đưa tín hiệu đến cho Relay bảo vệ chạm đất EGR Schneider để phòng chống điện giật từ thiết bị khi con người vô tình chạm vào, và phòng chóng điện giật do cầu dao rò rỉ điện xuống đất, ngắn mạch rơle hay lỗi từ bộ ngắt mạch chạm đất…..
ZCT Schneider kết hợp trọn bộ với EGR-20UFCM Schneider – Earth Ground Relay (Rơ le bảo vệ chạm đất )
