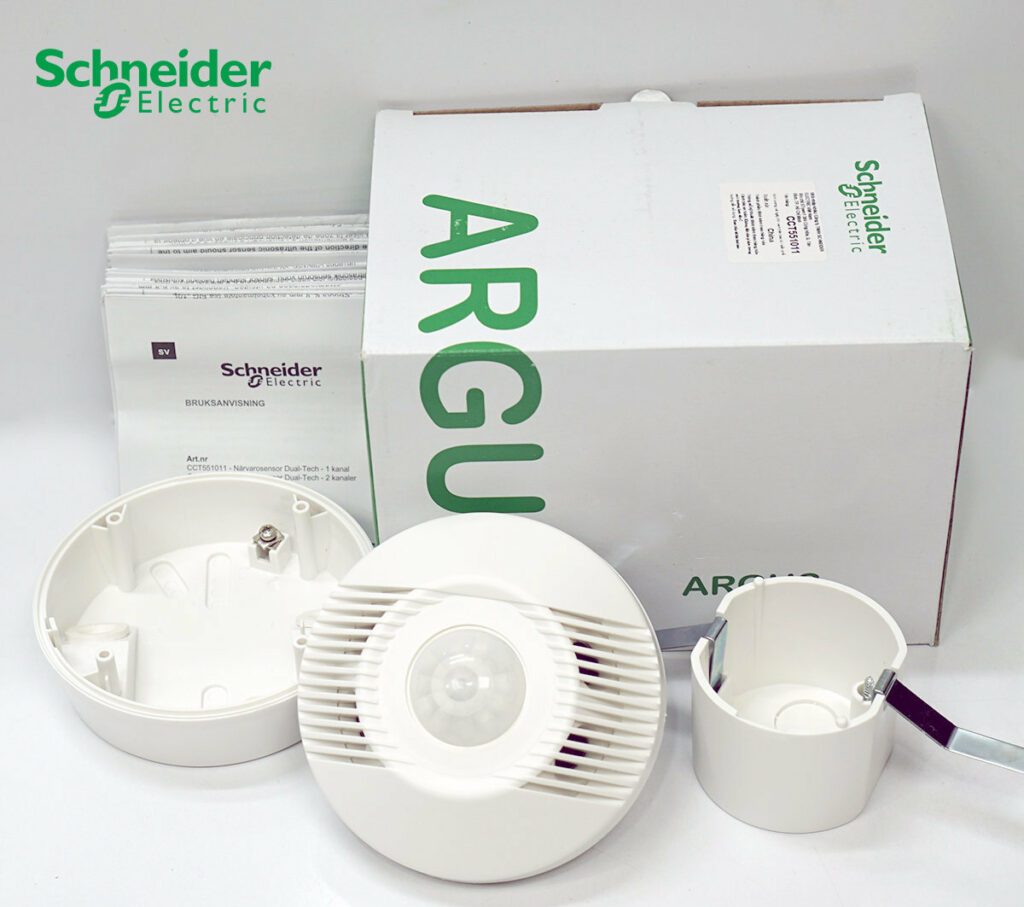

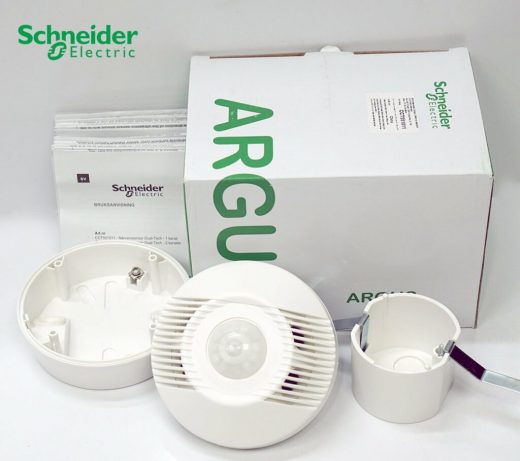

Cảm biến hiện diện ARGUS Presence Dual-Tech – CCT551011 Schneider

Mã hàng: CCT551011

Hãng sản xuất: Schneider

Ứng dụng:  Điều khiển bật tắt đèn, mở cửa tự động thông qua chuyển động

Cam-bien-hong-ngoai-va-sieu-am-CCT551011-Schneider

Cảm biến hiện diện ARGUS Presence Dual-Tech – mã CCT551011

Hãng: Schneider Electric
Loại: Cảm biến hiện diện gắn trần, Dual-Tech (PIR + Ultrasonic), 1 kênh (điều khiển 1 mạch tải).

1) Chức năng chính

• Phát hiện người/hiện diện bằng 2 công nghệ kết hợp:

  • PIR (hồng ngoại thụ động): nhận chuyển động thân nhiệt.

  • Ultrasonic (siêu âm): phát hiện chuyển động rất nhỏ (ngồi làm việc, gõ phím).

• Bật/tắt đèn hoặc thiết bị tự động khi có/không có người → tiết kiệm điện, tăng tiện nghi.

• Giảm kích hoạt giả so với cảm biến đơn PIR.

2) Các núm chỉnh & chế độ (đúng theo hình)

a) Sens (Độ nhạy / vùng phủ)

• Điều chỉnh phạm vi phát hiện: ~3×5 m → 6×9 m → 8×12 m (tùy độ cao trần).

• Dùng để “thu hẹp/mở rộng” vùng cảm biến, tránh bắt nhầm ngoài khu vực.

b) Chế độ phát hiện

• PIR only: chỉ PIR (ít nhạy với chuyển động rất nhỏ).

• US only: chỉ Ultrasonic (rất nhạy, phù hợp văn phòng).

• PIR + US: kết hợp (khuyến nghị cho độ chính xác cao).

c) ACC (Automatic Control Choice)

• ON/OFF: bật/tắt logic điều khiển tự động nâng cao (tùy cấu hình hệ thống).

d) Lux (Ngưỡng ánh sáng môi trường)

• Khoảng 10 – 100 – 300 – 1000 lux.

• Đèn chỉ bật khi ánh sáng tự nhiên thấp hơn ngưỡng cài đặt.

e) Time (Thời gian trễ tắt)

• Test (~5 s) để căn chỉnh nhanh.

• 5 / 15 / 30 phút (hoặc 5 s–30 m tùy ký hiệu): sau khi không còn người, đèn tắt sau thời gian đặt.

3) Ứng dụng điển hình

• Văn phòng, phòng họp: phát hiện cả chuyển động nhỏ khi ngồi.

• Lớp học, thư viện: duy trì ánh sáng khi có người yên tĩnh.

• Hành lang, sảnh, WC: tự động hóa chiếu sáng theo hiện diện.

• Khách sạn, bệnh viện: tăng tiện nghi, giảm điện năng lãng phí.

• Khu vực có ánh sáng tự nhiên: dùng Lux để tránh bật đèn không cần thiết.

4) Ưu điểm nổi bật

• Độ chính xác cao nhờ Dual-Tech.

• Tiết kiệm điện (kết hợp Lux + Time).

• Linh hoạt cấu hình theo từng không gian.

• Độ tin cậy công nghiệp của Schneider Electric.

5) Lưu ý lắp đặt

• Gắn trên trần, tránh luồng gió mạnh, nguồn rung.

• Điều chỉnh Sens và Lux sau khi lắp để tối ưu.

• Dùng PIR+US cho không gian làm việc; PIR only cho khu vực dễ nhiễu siêu âm.
