mcb-schneider-ez9d33606-1p+n-6a-4.5ka-30ma

Aptomat RCBO EZ9D33606 Schneider

Mã SP: EZ9D33606
Giá bán: Liên hệ : 0928.889.286
Tình trạng: Còn hàng
Thương hiệu: Schneider

Mô tả sản phẩm:

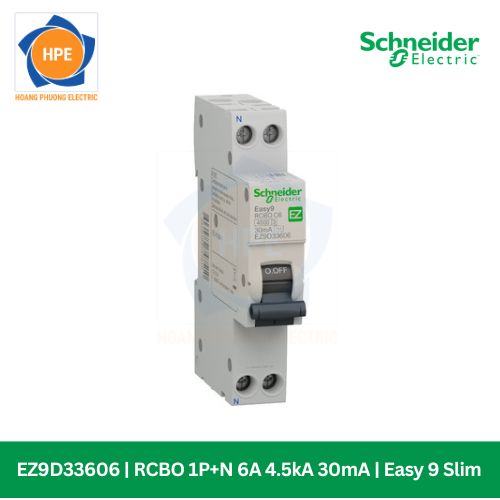

Aptomat EZ9D33606 Schneider

♦ Mã hàng: EZ9D33606
– Hãng sản xuất: Schneider Electric
– RCBO 1P+N 6A 4.5kA 30mA – Easy 9 Slim
– Hàng chính hãng, giao hàng toàn quốc
– Bảo hành: 12 tháng do lỗi nhà sản xuất.
♦ Liên hệ nhận báo giá tốt nhất

0975123698

Aptomat chống giật 2P 6A EZ9D33606 Schneider

Aptomat RCBO EZ9D33606 Schneider kết hợp chức năng MCB (bảo vệ quá tải & ngắn mạch) và RCD (bảo vệ chống rò) trong cùng một thiết bị, với dòng định mức 6 A, độ nhạy rò 30 mA, và khả năng cắt ngắn mạch 6 kA. Sản phẩm là lựa chọn lý tưởng cho mạch 1 pha cần bảo vệ an toàn tối đa cho con người và thiết bị.

1. Thông số kỹ thuật

Thông số	Chi tiết
Mã sản phẩm	EZ9D33606
Dòng sản phẩm	Schneider Easy9 RCBO
Số cực	1P + N
Dòng định mức (In)	6 A
Độ nhạy chống rò (IΔn)	30 mA
Đường cong bảo vệ	B (3–5×In)
Dòng cắt ngắn mạch (Icu)	4.5 kA
Điện áp làm việc (Ue)	230 VAC
Lắp đặt	Ray DIN 35 mm
Số module	2 module (36 mm)
Tiêu chuẩn	IEC 60947-2, IEC 61009-1
Tuổi thọ cơ khí	≥ 10.000 lần
Tuổi thọ điện	≥ 4.000 lần có tải
Nhiệt độ làm việc	– 5 °C … + 40 °C
Chứng nhận	CE, CB

2. Tính năng nổi bật

– Bảo vệ quá tải & ngắn mạch nhờ cơ chế MCB hiện đại.

– Chống rò điện 30 mA bảo vệ con người khỏi giật điện.

– Đường cong B phù hợp cho tải thuần trở và tải khởi động nhẹ.

– Cắt ngắn mạch 6 kA đảm bảo an toàn khi xảy ra chập mạch.

– Thiết kế 1P+N gọn gàng, chiếm 2 module, lắp nhanh trên thanh ray DIN.

3. Ứng dụng thực tế

– Nhà ở dân dụng & căn hộ: bảo vệ mạch chiếu sáng, ổ cắm phòng tắm, bếp.

– Văn phòng & shop: bảo vệ các mạch ổ cắm, máy tính và thiết bị văn phòng.

– Tủ phân phối phụ: tích hợp chống rò và quá tải cho từng nhánh mạch.

– Nhà xưởng nhẹ: mạch điều khiển quạt, đèn an toàn, động cơ nhỏ.

Cấu tạo và nguyên lý hoạt động EZ9D33606 Schneider :

Nguyên lý Aptomat chống giật, Át chống giật, CB chống giật

– Aptomat chống giật 1 pha sử dụng biến dòng lõi xuyến – gồm cuộn sơ cấp (hai dây nóng và mát đi qua) và cuộn thứ cấp vài chục vòng. Khi dòng ra và về cân bằng, từ trường biến thiên triệt tiêu, điện áp thứ cấp bằng 0. Nếu có rò điện, hai dòng không khớp, tạo từ trường khác nhau trong lõi, sinh dòng cảm ứng ở cuộn thứ cấp. Dòng này được đưa vào IC so với ngưỡng an toàn (thường 15 mA); nếu vượt, IC sẽ kích Triac đóng ngắt aptomat. Đối với dòng rò lớn (vài trăm mA), người ta bỏ IC, tận dụng ngay lực điện từ sinh trong cuộn dây để cơ khí đóng ngắt aptomat, đơn giản và tiết kiệm chi phí.

– Aptomat chống giật dùng cho điện 3 pha 3 dây: tương tự như trên với 3 dây pha đi qua tâm biến dòng.

– Aptomat chống giật dùng cho điện 3 pha 4 dây: tương tự như trên với 3 dây pha và dây trung tính đi qua tâm biến dòng.

Sản phẩm cùng loại:

Mã hàng	Mô tả hàng hóa, thông số kĩ thuật
EZ9D33606	Easy9 RCBO Schneider Slim 1P+N 6A 4.5kA 30mA
EZ9D33610	Easy9 RCBO Schneider Slim 1P+N 10A 4.5kA 30mA
EZ9D33616	Easy9 RCBO Schneider Slim 1P+N 16A 4.5kA 30mA
EZ9D33620	Easy9 RCBO Schneider Slim 1P+N 20A 4.5kA 30mA
EZ9D33625	Easy9 RCBO Schneider Slim 1P+N 25A 4.5kA 30mA
EZ9D33632	Easy9 RCBO Schneider Slim 1P+N 32A 4.5kA 30mA
