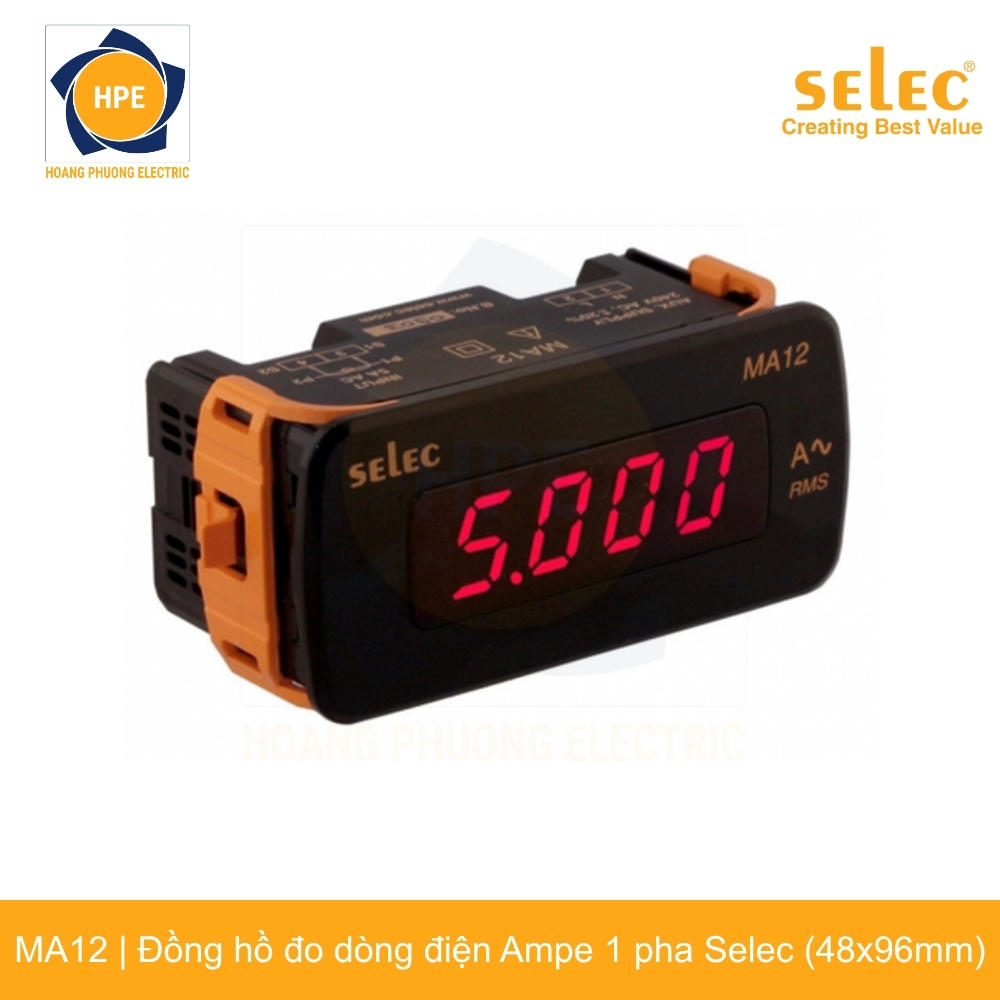

Đồng hồ ampe Selec MA12

Đồng hồ ampe Selec MA12 (48x96mm) – Đồng hồ đo dòng điện AC qua biến dòng CT chính hãng

Đồng hồ ampe Selec MA12 (Digital AC Ammeter 48×96) là dòng thiết bị đo lường dòng tải xoay chiều AC 1 pha kỹ thuật số chuyên dụng thuộc thương hiệu Selec (Ấn Độ). Được thiết kế chuẩn kích thước chữ nhật nằm ngang 48x96mm (chuẩn 1/8 DIN), thiết bị trang bị màn hình hiển thị LED 7 đoạn màu đỏ 4 chữ số sắc nét (chiều cao ký tự 14.2 mm), nhận tín hiệu dòng thứ cấp từ biến dòng đo lường CT /5A (hoặc /1A) và cho phép cài đặt tỷ số dòng sơ cấp lên đến 9,999A. MA12 là giải pháp lý tưởng giúp nâng cao tính thẩm mỹ đối xứng, hiển thị trực quan và thay thế hoàn hảo cho các dòng ampe kế kim cơ học trên mặt cánh tủ bảng điện.

Thông tin chi tiết và bảng thông số kỹ thuật của Đồng hồ ampe Selec MA12 đã được cập nhật chi tiết dưới đây:

Giới thiệu sản phẩm Đồng hồ Selec MA12

• Sản phẩm chính hãng từ Selec – tập đoàn công nghệ hàng đầu Ấn Độ về giải pháp đo kiểm, rơ le bảo vệ và tự động hóa tủ bảng điện công nghiệp.
• Trang bị màn hình hiển thị LED 7 đoạn màu đỏ 4 chữ số sắc nét (chiều cao ký tự 14.2 mm), giúp người vận hành quan sát giá trị dòng tải rõ ràng từ khoảng cách xa.
• Tín hiệu ngõ vào đo lường: Nhận dòng thứ cấp tiêu chuẩn 5A AC (hoặc 1A AC) từ biến dòng đo lường CT phụ trợ.
• Cài đặt tỷ số biến dòng sơ cấp (CT Primary) linh hoạt từ 5A đến 9,999A AC trực tiếp qua các phím bấm mềm ở mặt trước.
• Phương pháp đo lường giá trị hiệu dụng thực True RMS, triệt tiêu hoàn toàn sai số khi dòng điện tải bị méo dạng do sóng hài sinh ra từ biến tần hoặc tải phi tuyến.
• Cấp chính xác đo lường cao đạt chuẩn Class 0.5 (± 0.5% toàn thang đo ± 1 số), đảm bảo kiểm soát chặt chẽ dòng tải vận hành.
• Thiết kế kiểu dáng chữ nhật nằm ngang 48 x 96 mm chuẩn DIN, thẩm mỹ và thuận tiện lắp đặt đối xứng với các dòng đồng hồ đo điện áp MV15 và đồng hồ tần số MF16.
• Nguồn cấp điều khiển độc lập dải rộng 240V AC (± 20%, tần số 50/60 Hz) hoặc tùy chọn 110V AC hoạt động bền bỉ.

Quy ước mã sản phẩm Selec dòng MA12

Dòng đồng hồ đo dòng điện Selec MA12 kích thước 48x96mm có các phân loại theo cấu hình đo:

• MA12: Đo dòng điện xoay chiều AC 1 pha gián tiếp qua biến dòng CT /5A (hoặc /1A).
• MA12-20A-AC: Đo trực tiếp dòng điện xoay chiều AC tải đến 20A AC không dùng CT.
• MA12-AC-200/2000mA: Đo dòng điện xoay chiều AC dải miliampe 200mA hoặc 2000mA AC.
• MA12-AC-2/20mA: Đo dòng điện xoay chiều AC dải vi dòng 2mA hoặc 20mA AC.
• MA12-75mV-DC: Đo dòng điện một chiều DC gián tiếp qua điện trở Shunt 75mV.
• MA302 / MA202: Các phiên bản ampe kế dạng mặt vuông 96x96mm và 72x72mm tương ứng.

Đặc điểm và nguyên lý hoạt động của Selec MA12

Selec MA12 tích hợp vi xử lý True RMS nhận tín hiệu dòng điện thứ cấp 5A/1A từ biến dòng CT, chuyển đổi và tính toán giá trị dòng điện thực tế dựa trên tỷ số CT đã cài đặt:

• Đo True RMS chính xác cao: Phản ánh đúng 100% dòng điện làm việc của hệ thống ngay cả khi lưới điện có sóng hài do biến tần, máy hàn và các thiết bị phi tuyến sinh ra.
• Dải cài đặt CT rộng đến 9999A: Cho phép lập trình linh hoạt tỷ số biến dòng sơ cấp trực tiếp từ bàn phím mặt trước, phù hợp cho mọi quy mô trạm biến áp và tủ phân phối.
• Thiết kế dạng ngang 48x96mm thẩm mỹ: Giúp người thiết kế tủ điện dễ dàng bố trí hàng ngang đối xứng cùng đồng hồ vôn kế MV15 và đồng hồ tần số MF16.
• Chữ số LED lớn 14.2mm sắc nét: Màn hình 4 chữ số màu đỏ siêu sáng, chống chói tốt, giúp theo dõi thông số dòng tải rõ ràng từ khoảng cách xa.
• Kết hợp linh hoạt với chuyển mạch ampe: Khi kết hợp với công tắc chuyển mạch ampe 4 vị trí (OFF, R, S, T), một đồng hồ MA12 duy nhất có thể đo đếm dòng điện của cả 3 pha một cách tiết kiệm chi phí.

Kích thước và hướng dẫn lắp đặt Selec MA12

Thiết bị sở hữu kích thước mặt chuẩn DIN 48 x 96 mm, lắp đặt trên cánh tủ điện theo các bước:

• Kích thước khoét lỗ mặt cánh tủ: 45 mm (chiều cao) x 92 mm (chiều rộng).
• Cách cố định: Sử dụng 2 ngàm khóa nhựa chuyên dụng bên hông đi kèm để ép chặt thân đồng hồ vào mặt tôn tủ điện.
• Sơ đồ đấu nối dây cơ bản:

  • Cấp nguồn nuôi 240V AC vào hai chân nguồn Auxiliary (L – N).

  • Ngõ vào đo dòng: Đấu nối 2 đầu dây thứ cấp (S1, S2) của biến dòng CT (hoặc ngõ ra từ chuyển mạch ampe) vào cầu đấu đo dòng phía sau thiết bị.

  • Siết chặt ốc cầu đấu đo dòng bằng tuốc-nơ-vít để đảm bảo tiếp xúc tốt, tránh hiện tượng sinh nhiệt hoặc hở mạch thứ cấp CT.

Ứng dụng thực tế của Đồng hồ Selec MA12

Nhờ kiểu dáng chữ nhật nằm ngang thẩm mỹ và khả năng cài đặt tỷ số CT linh hoạt, Selec MA12 được ứng dụng rộng rãi trong:

• Tủ điều khiển máy phát điện công nghiệp: Giám sát dòng điện tải đầu phát để kịp thời phát hiện tình trạng quá tải động cơ.
• Tủ phân phối tổng MSB và tủ phân phối DB: Theo dõi dòng điện của từng nhánh lộ cấp nguồn phân xưởng.
• Tủ điều khiển động cơ bơm, quạt, máy nén khí: Giám sát dòng điện làm việc định mức của động cơ khi tải thay đổi.
• Thay thế ampe kế kim 48x96mm cũ: Nâng cấp giao diện hiển thị số hiện đại, sắc nét và chuyên nghiệp hơn.

Bảng mã các dòng đồng hồ đo điện Selec chính hãng

Tham khảo thêm các dòng đồng hồ ampe trực tiếp MA12-20A-AC, đồng hồ ampe vuông MA302, đồng hồ ampe 3 pha MA335, đồng hồ vôn MV15 và rơ le bảo vệ Selec tại danh mục thiết bị chính hãng của chúng tôi.

Kết luận

Đồng hồ ampe Selec MA12 là giải pháp đo lường dòng tải xoay chiều dạng ngang chuẩn xác, trực quan, bền bỉ và thẩm mỹ cho các bảng điều khiển máy phát điện và tủ phân phối hạ thế. Thiết bị được nhập khẩu chính hãng Selec Ấn Độ đầy đủ CO/CQ.

Hãy liên hệ ngay cho chúng tôi để nhận báo giá Đồng hồ Selec MA12 chính hãng với mức chiết khấu tốt nhất thị trường.
