Đồng hồ ampe Selec MA2301

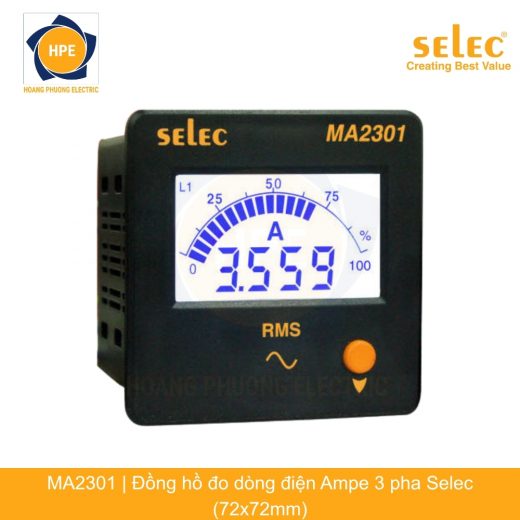

Đồng hồ đo dòng điện Ampe 3 pha Selec MA2301 (72x72mm) – Đồng hồ đo Ampe kỹ thuật số 3 pha chính hãng

Đồng hồ đo dòng điện Selec MA2301 (Digital 3 Phase Ammeter) là dòng đồng hồ đo dòng điện kỹ thuật số chuyên dụng thuộc thương hiệu Selec (Ấn Độ). Với kích thước mặt vuông tiêu chuẩn 72x72mm nhỏ gọn, MA2301 trang bị màn hình LED 7 đoạn màu đỏ 3 hàng hiển thị đồng thời, cho phép đo lường và hiển thị trực tiếp giá trị dòng điện tải thực tế của cả 3 pha (I1, I2, I3) qua biến dòng CT mà không cần dùng đến công tắc chuyển mạch Ampe cơ khí. Thiết bị mang lại giải pháp giám sát tải cân bằng, chính xác, chống rung lắc và tiết kiệm diện tích lắp đặt cho tủ bảng điện công nghiệp.

Thông tin chi tiết và bảng thông số kỹ thuật của Đồng hồ đo dòng điện Ampe 3 pha Selec MA2301 đã được cập nhật chi tiết dưới đây:

Giới thiệu sản phẩm Đồng hồ Selec MA2301

• Sản phẩm chính hãng từ Selec – thương hiệu hàng đầu Ấn Độ về thiết bị đo kiểm, giám sát và bảo vệ điện tủ bảng.
• Trang bị màn hình hiển thị LED 7 đoạn màu đỏ gồm 3 hàng x 3 chữ số (chiều cao chữ số 10 mm), hiển thị sắc nét dòng điện 3 pha cùng lúc.
• Kết nối đo lường gián tiếp thông qua 3 biến dòng CT với dòng thứ cấp định mức 5A AC (hoặc đo trực tiếp tải nhỏ đến 5A AC).
• Cài đặt tỷ số biến dòng sơ cấp (CT Primary) linh hoạt từ 5A đến 5.000A qua phím bấm trực tiếp ở mặt trước.
• Cấp chính xác đo lường cao đạt chuẩn Class 0.5 (± 0.5% toàn thang đo), giám sát tải tin cậy cho toàn hệ thống.
• Kích thước mặt tủ tiêu chuẩn 72 x 72 mm, nhỏ gọn và tối ưu hóa diện tích bố trí trên cánh tủ điều khiển.
• Nguồn cấp điều khiển hoạt động ổn định ở dải điện áp 240V AC (± 20%, tần số 50/60 Hz).

Quy ước mã sản phẩm Selec dòng MA

Dòng đồng hồ đo dòng điện Ampe Selec MA có quy ước mã hóa tiêu chuẩn như sau:

• MA2301: Đồng hồ đo dòng điện 3 pha kích thước 72x72mm, màn hình hiển thị 3 hàng LED đồng thời.
• MA335: Đồng hồ đo dòng điện 3 pha kích thước lớn 96x96mm, màn hình hiển thị 3 hàng LED.
• MA201: Đồng hồ đo dòng điện 1 pha kích thước 72x72mm, hiển thị 1 hàng LED.
• MA302: Đồng hồ đo dòng điện 1 pha kích thước lớn 96x96mm.
• MA12: Đồng hồ đo dòng điện thiết kế dạng chữ nhật nằm ngang 48x96mm.
• MA501: Đồng hồ đo dòng điện siêu nhỏ gọn kích thước 48x48mm.

Đặc điểm và nguyên lý hoạt động của Selec MA2301

Selec MA2301 đo lường dòng điện thứ cấp từ 3 biến dòng CT qua công nghệ chuyển đổi True RMS hiện đại, đảm bảo tính toán giá trị dòng điện tải chính xác kể cả trong môi trường có sóng hài:

• Hiển thị đồng thời dòng điện 3 pha: Theo dõi cùng lúc giá trị dòng tải pha 1, pha 2 và pha 3 trên 3 hàng LED độc lập, giúp nhanh chóng phát hiện tình trạng mất cân bằng pha tải mà không cần thao tác vặn chuyển mạch.
• Tiết kiệm diện tích và chi phí: Thay thế cụm 3 đồng hồ Ampe kim hoặc 1 đồng hồ cơ kèm chuyển mạch xoay, giảm đáng kể diện tích khoét lỗ trên cánh tủ điện.
• Lập trình CT nhanh chóng: Cho phép cài đặt tỷ số CT sơ cấp từ 5A đến 5000A dễ dàng bằng 2 nút bấm ở mặt trước.
• Độ bền công nghiệp cao: Mạch điện tử chống sốc dòng, chịu quá tải ngắn hạn tốt và miễn nhiễm rung lắc cơ học.

Kích thước và hướng dẫn lắp đặt Selec MA2301

Thiết bị sở hữu kích thước mặt chuẩn DIN 72 x 72 mm, lắp đặt trên cánh tủ điện theo các bước:

• Kích thước khoét lỗ mặt cánh tủ: 68 mm x 68 mm.
• Cách cố định: Sử dụng 2 ngàm khóa nhựa chuyên dụng đi kèm để ép chặt thân đồng hồ vào mặt tôn tủ điện.
• Sơ đồ đấu nối dây cơ bản:

  • Cấp nguồn nuôi 240V AC vào hai chân nguồn Auxiliary (L – N).

  • Đấu nối dây thứ cấp từ 3 biến dòng CT (chân S1, S2) vào các cầu đấu đo dòng I1, I2, I3 tương ứng theo đúng cực tính (K – L).

  • Đảm bảo siết chặt vít các đầu cốt dây để tránh hiện tượng hở mạch biến dòng CT.

Ứng dụng thực tế của Đồng hồ Selec MA2301

Nhờ khả năng hiển thị 3 pha đồng thời và kích thước 72x72mm gọn gàng, Selec MA2301 là sự lựa chọn tối ưu cho nhiều công trình:

• Tủ phân phối hạ thế DB và tủ điện phân xưởng: Giám sát dòng điện tải tiêu thụ của từng nhánh dây chuyền sản xuất máy móc.
• Tủ điều khiển trung tâm MCC: Theo dõi dòng điện làm việc của các cụm động cơ máy bơm, máy nén khí, quạt hút công nghiệp 3 pha.
• Tủ máy phát điện dự phòng: Theo dõi công suất tải phát của từng pha máy phát để chống quá tải hoặc lệch tải pha.
• Tủ điện tòa nhà, trung tâm thương mại: Giám sát dòng điện các nhánh lộ chiếu sáng và hệ thống điều hòa thông gió.

Bảng mã các dòng đồng hồ đo điện Selec chính hãng

Tham khảo thêm các dòng đồng hồ đo vôn 3 pha MV2307 (72x72mm), đồng hồ đo ampe 3 pha MA335 (96x96mm), đồng hồ đa năng MFM284 và rơ le bảo vệ Selec tại danh mục thiết bị chính hãng của chúng tôi.

Kết luận

Đồng hồ đo dòng điện Ampe 3 pha Selec MA2301 là thiết bị đo đếm dòng tải tin cậy, trực quan, chính xác và có tính thẩm mỹ cao cho các hệ thống tủ bảng điện hiện đại. Sản phẩm được nhập khẩu chính hãng Selec Ấn Độ đầy đủ CO/CQ.

Hãy liên hệ ngay cho chúng tôi để nhận báo giá Đồng hồ Selec MA2301 chính hãng với mức chiết khấu tốt nhất thị trường.
