Trong hệ thống điện dân dụng, việc thiết kế sơ đồ mạng điện an toàn không chỉ giúp bảo vệ thiết bị điện, mà còn đảm bảo an toàn tối đa cho người sử dụng. Schneider Electric – thương hiệu hàng đầu thế giới về thiết bị điện – khuyến nghị sử dụng các thiết bị đóng cắt chất lượng cao như MCB, RCCB, RCBO và chống sét lan truyền, kết hợp theo sơ đồ logic để tối ưu hiệu quả.

Vẽ sơ đồ mạng điện trong nhà

Thiet-bi-dien-Schneider

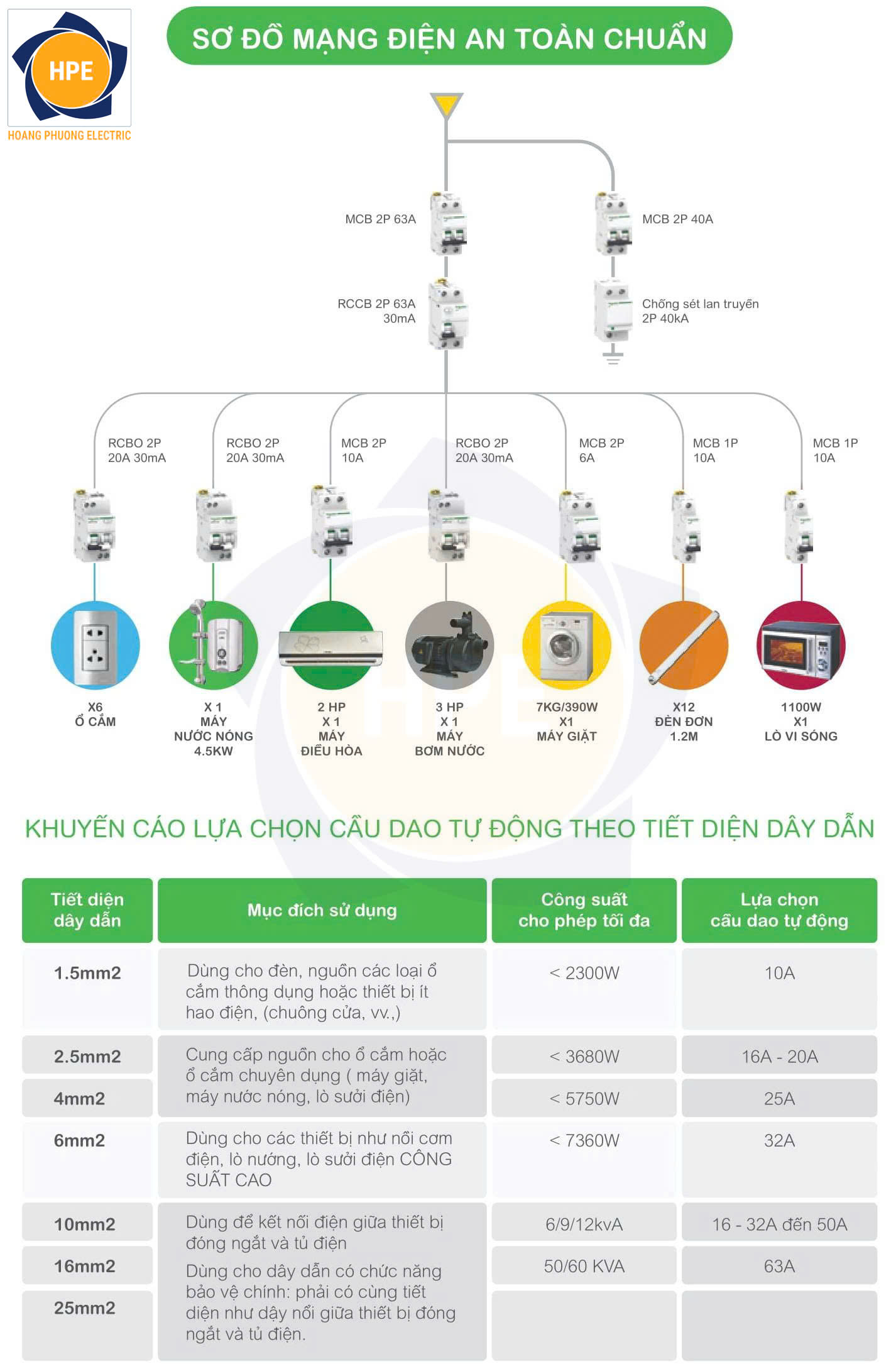

1. Mô hình sơ đồ mạng điện an toàn

Sơ đồ mẫu bao gồm:

  • MCB tổng 2P 63A: Đảm nhiệm vai trò bảo vệ quá tải và ngắn mạch cho toàn hệ thống.

  • RCCB 2P 63A – 30mA: Thiết bị chống giật chính, bảo vệ chống dòng rò cho toàn bộ mạng điện.

  • MCB 2P 40A + Chống sét 2P 40kA: Bảo vệ chống xung điện, sét lan truyền từ đường dây.

  • Hệ thống nhánh sử dụng RCBO 2P 20A/30mA, MCB 2P/1P 6A – 10A để bảo vệ từng khu vực như:

    • Ổ cắm

    • Máy nước nóng 4.5kW

    • Máy điều hòa 2HP

    • Máy bơm nước 3HP

    • Máy giặt 390W

    • Đèn LED, đèn tuýp đơn

    • Lò vi sóng 1100W

Việc chia tải thành từng nhánh riêng biệt giúp tăng tính ổn định và dễ dàng xử lý khi xảy ra sự cố.

2. Khuyến cáo lựa chọn cầu dao tự động theo tiết diện dây dẫn

Việc lựa chọn aptomat phù hợp với dây dẫn là yếu tố then chốt để đảm bảo an toàn, tránh cháy nổ. Bảng khuyến nghị như sau:

Tiết diện dây dẫn Mục đích sử dụng Công suất cho phép tối đa Cầu dao tự động nên chọn
1.5mm² Chiếu sáng, chuông cửa, ổ cắm nhẹ < 2300W 10A
2.5mm² Máy giặt, nước nóng, thiết bị dân dụng < 3680W 16A – 20A
4mm² Thiết bị công suất cao hơn < 5750W 25A
6mm² Bếp từ, máy sưởi, lò nướng… < 7360W 32A
10mm² Từ thiết bị đến tủ điện, điện ba pha 6–12kVA 16A–32A đến 50A
25mm² Tổng hệ thống công trình, tải lớn 50/60kVA 63A

3. Lý do nên sử dụng thiết bị điện Schneider

  • Chống giật an toàn: RCCB và RCBO đạt tiêu chuẩn IEC, bảo vệ tức thời khi có dòng rò.

  • Tuổi thọ cao: Thiết kế chuyên dụng cho dân dụng và công nghiệp nhẹ.

  • Chống sét lan truyền hiệu quả: Giảm nguy cơ hỏng thiết bị khi có sét đánh gần hoặc xung điện.

Tổng kết

Thiết kế mạng điện an toàn theo sơ đồ chuẩn và lựa chọn đúng tiết diện dây dẫn cùng MCB/RCCB/RCBO phù hợp sẽ giúp hệ thống vận hành ổn định, giảm nguy cơ cháy nổ và tiết kiệm chi phí sửa chữa lâu dài.
