Sơ đồ một mạng điện dân dụng an toàn – Giải pháp bảo vệ thiết bị điện trong gia đình

Trong hệ thống điện dân dụng hiện đại, việc đảm bảo an toàn tuyệt đối cho người dùng và thiết bị điện là vô cùng quan trọng. Sơ đồ dưới đây minh họa một mạng điện an toàn sử dụng đầy đủ các thiết bị bảo vệ đến từ các thương hiệu như Sino Vanlock, Schneider, Panasonic, Himel, giúp phòng chống cháy nổ và rò điện hiệu quả.

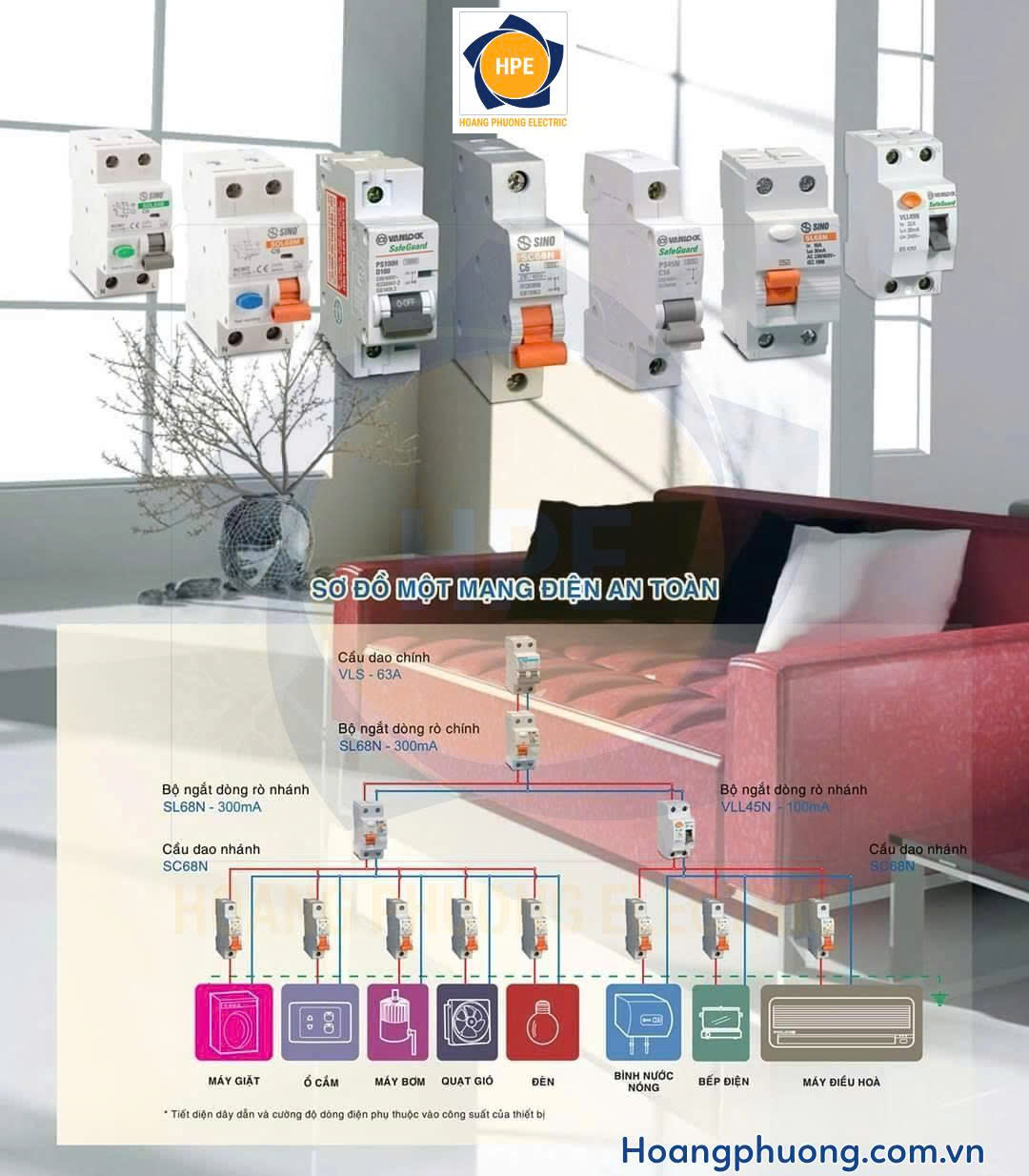

Sơ đồ mạng điện dân dụng an toàn gồm MCB, RCCB, RCBO giúp bảo vệ thiết bị, chống rò điện và chập cháy hiệu quả cho mọi gia đình hiện đại.

so-do-mang-dien-dan-dung-an-toan

📋 1. Cấu trúc hệ thống bảo vệ điện dân dụng

🔌 Cấp tổng (Tủ điện tổng):

  • Cầu dao chính VLS – 63A:
    Đảm nhận vai trò đóng/cắt toàn bộ nguồn điện cấp vào nhà, giúp ngắt điện khi có sự cố lớn.

  • Bộ ngắt dòng rò chính SL68N – 300mA:
    Bảo vệ toàn hệ thống khỏi rò rỉ điện nguy hiểm, hạn chế nguy cơ điện giật do rò rỉ nhỏ trên toàn mạng.

🔌 Cấp phân nhánh (Tủ tầng hoặc nhánh thiết bị):

  • Bộ ngắt dòng rò nhánh VL45N – 100mA:
    Dùng riêng cho khu vực có nguy cơ cao như phòng tắm, bếp – nơi ẩm ướt dễ rò điện.

  • Cầu dao nhánh SC68N (MCB):
    Phân phối nguồn điện đến từng thiết bị riêng biệt như: máy giặt, ổ cắm, quạt, đèn, máy bơm, điều hòa, bếp điện…

⚙️ 2. Các thiết bị và khu vực được bảo vệ

Vị trí thiết bị Thiết bị bảo vệ Mục tiêu
Máy giặt MCB SC68N Chống quá tải, chập cháy
Ổ cắm tổng MCB SC68N Bảo vệ các thiết bị cắm điện
Máy bơm nước MCB SC68N Bảo vệ riêng cho motor bơm
Quạt gió MCB SC68N Ngắt nhanh khi có sự cố
Hệ thống đèn MCB SC68N Bảo vệ mạch chiếu sáng
Bình nước nóng RCCB + MCB Chống rò điện và quá tải
Bếp điện RCCB + MCB An toàn khi nấu nướng
Điều hòa RCCB + MCB Chống rò điện và dòng khởi động cao

✅ 3. Lợi ích khi sử dụng sơ đồ điện này

  • 🛡️ An toàn tối đa:
    Ngăn ngừa rò rỉ điện, chập cháy thiết bị, bảo vệ tính mạng con người.

  • 🔧 Dễ bảo trì, sửa chữa:
    Từng thiết bị được cấp nguồn riêng biệt, dễ tách riêng khi kiểm tra.

  • 💡 Tiết kiệm chi phí dài hạn:
    Tránh hỏng hóc do sự cố điện, giảm thiểu rủi ro tài sản.

  • 🏠 Phù hợp mọi gia đình:
    Từ nhà phố, biệt thự đến chung cư cao tầng đều có thể ứng dụng.

📌 Gợi ý lắp đặt thêm

  • Lắp SPD (thiết bị chống sét lan truyền) ở tầng tổng nếu khu vực có nguy cơ sét.

  • Đảm bảo tiếp địa <10Ω để RCCB/RCBO hoạt động hiệu quả.

  • Dây dẫn sử dụng đúng tiết diện theo TCVN và công suất từng tải.
