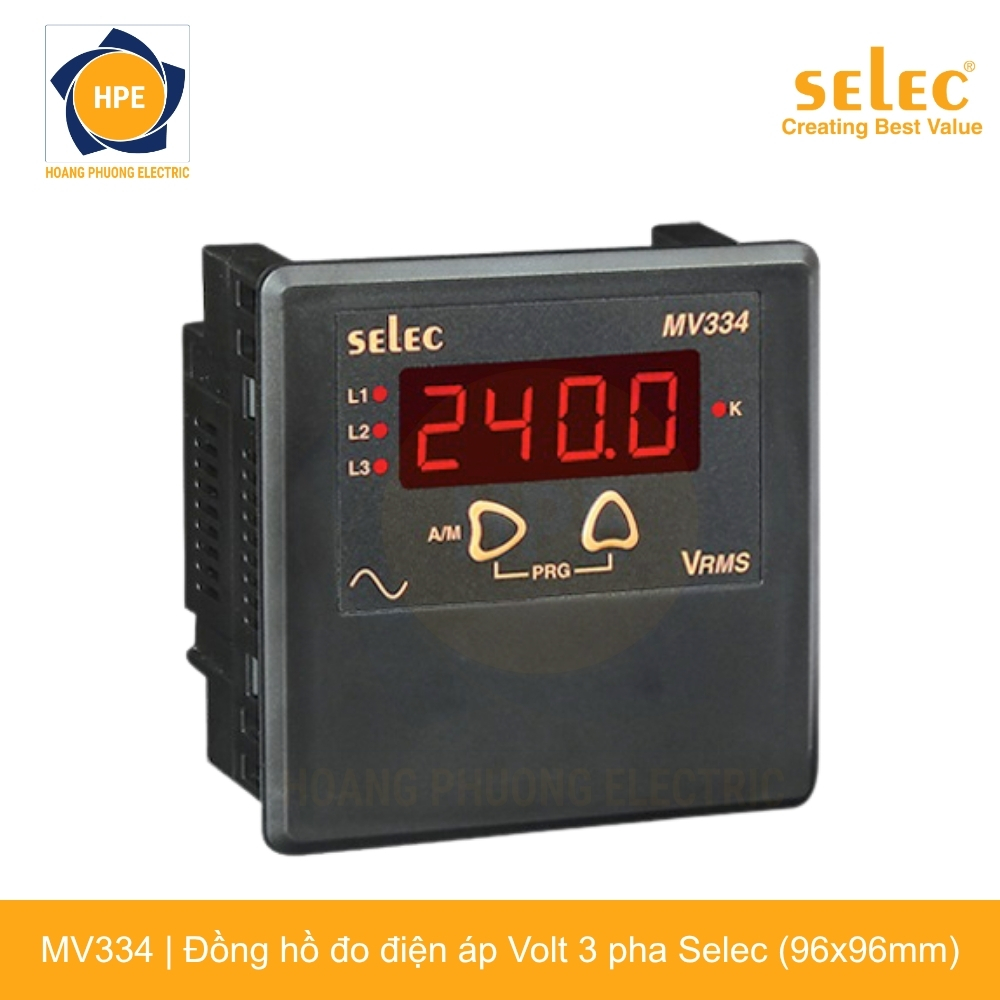

Đồng hồ đo điện áp 3 pha Selec MV334

Đồng hồ đo điện áp 3 pha Selec MV334 (96x96mm) – Đồng hồ đo Vôn 3 pha kỹ thuật số chính hãng

Đồng hồ đo điện áp 3 pha Selec MV334 (Digital 3-Phase Voltmeter 96×96) là thiết bị đo lường điện áp AC 3 pha kỹ thuật số chuyên dụng thuộc thương hiệu Selec (Ấn Độ). Được thiết kế chuẩn kích thước mặt vuông 96x96mm chuẩn DIN, thiết bị trang bị màn hình hiển thị LED 7 đoạn màu đỏ với 3 hàng số độc lập, cho phép đo lường và hiển thị đồng thời điện áp pha (V L-N) và điện áp dây (V L-L) của cả 3 pha cùng lúc mà không cần dùng công tắc chuyển mạch vôn (Voltmeter Selector Switch). MV334 là giải pháp tối ưu giúp nâng cao độ tin cậy, tăng tính thẩm mỹ và hiện đại hóa cho các tủ phân phối tổng MSB, tủ hòa đồng bộ và tủ máy phát điện.

Thông tin chi tiết và bảng thông số kỹ thuật của Đồng hồ đo điện áp 3 pha Selec MV334 đã được cập nhật chi tiết dưới đây:

Giới thiệu sản phẩm Đồng hồ Selec MV334

• Sản phẩm chính hãng từ Selec – thương hiệu hàng đầu Ấn Độ về thiết bị đo lường, rơ le bảo vệ và tự động hóa tủ bảng điện công nghiệp.
• Trang bị màn hình hiển thị LED 7 đoạn màu đỏ 3 hàng x 3 chữ số sắc nét, hiển thị đồng thời giá trị điện áp 3 pha (R-S-T) trực quan mà không cần bấm nút chuyển pha.
• Đo lường linh hoạt cả điện áp pha – trung tính (Phase – Neutral: 11 đến 300V AC) và điện áp pha – pha (Phase – Phase: 19 đến 519V AC).
• Tương thích với mọi cấu hình lưới điện: 3 Pha 4 Dây (3P4W), 3 Pha 3 Dây (3P3W) và 1 Pha 2 Dây (1P2W).
• Hỗ trợ cài đặt tỷ số biến điện áp sơ cấp (PT Primary) từ 100V đến 500kV và thứ cấp (PT Secondary) từ 100V đến 500V AC khi ứng dụng trong lưới điện trung thế/cao thế.
• Phương pháp đo lường giá trị hiệu dụng thực True RMS, đảm bảo kết quả đo luôn chuẩn xác ngay cả khi lưới điện bị méo dạng sóng.
• Cấp chính xác đo lường cao đạt chuẩn Class 0.5 (± 0.5% toàn thang đo ± 1 số).
• Kích thước mặt tủ tiêu chuẩn 96 x 96 mm, độ bền cơ học cao, chống rung chấn tốt trong môi trường công nghiệp.

Quy ước mã sản phẩm Selec dòng MV

Dòng đồng hồ đo điện áp Selec MV có quy ước mã hóa tiêu chuẩn theo số pha và kích thước lắp đặt:

• MV334: Đồng hồ đo điện áp 3 pha kích thước 96x96mm, hiển thị 3 hàng LED đồng thời.
• MV305: Đồng hồ đo điện áp 1 pha kích thước 96x96mm, hiển thị 1 hàng LED 3 chữ số.
• MV2307: Đồng hồ đo điện áp 3 pha kích thước nhỏ gọn 72x72mm, hiển thị 3 hàng LED.
• MV205 / MV207: Đồng hồ đo điện áp 1 pha kích thước 72x72mm.
• MV15: Đồng hồ đo điện áp thiết kế dạng chữ nhật nằm ngang 48x96mm.

Đặc điểm và nguyên lý hoạt động của Selec MV334

Selec MV334 ứng dụng bộ vi xử lý True RMS đa kênh để lấy mẫu liên tục điện áp của 3 pha (L1, L2, L3) và dây trung tính (N), tính toán chính xác giá trị hiệu dụng thực và hiển thị độc lập trên 3 hàng LED:

• Hiển thị đồng thời 3 pha – Không cần chuyển mạch vôn: Giúp người vận hành quan sát tức thời sự cân bằng điện áp giữa 3 pha (V1, V2, V3 hoặc V12, V23, V31), giảm bớt công tắc chuyển mạch xoay cơ khí và giảm thiểu dây đấu nối rườm rà.
• Đo True RMS chính xác cao: Phản ánh đúng 100% điện áp lưới ngay cả khi có sóng hài do biến tần, máy hàn hoặc bộ chỉnh lưu công nghiệp sinh ra.
• Cài đặt tỷ số PT linh hoạt: Tích hợp tính năng cài đặt tỷ số biến điện áp đo lường PT dải rộng từ 100V đến 500kV, cho phép ứng dụng trong cả tủ điện hạ thế và tủ phân phối trung thế.
• Độ bền thể rắn vượt trội: Không dùng cơ cấu kim quay cơ học nên chống rung lắc rất tốt, hoạt động bền bỉ trong môi trường công nghiệp có độ rung lớn.

Kích thước và hướng dẫn lắp đặt Selec MV334

Thiết bị sở hữu kích thước mặt chuẩn DIN 96 x 96 mm, lắp đặt trên cánh tủ điện theo các bước:

• Kích thước khoét lỗ mặt cánh tủ: 92 mm x 92 mm.
• Cách cố định: Sử dụng 2 ngàm khóa nhựa chuyên dụng ép chặt thân đồng hồ vào mặt tôn tủ điện.
• Sơ đồ đấu nối dây cơ bản:

  • Cấp nguồn nuôi 240V AC vào hai chân nguồn Auxiliary (L – N).

  • Đấu nối 3 dây pha (L1, L2, L3) và dây trung tính (N) của lưới điện 3 pha vào các cầu đấu đo lường điện áp tương ứng phía sau máy.

  • Siết chặt ốc cầu đấu bằng tuốc-nơ-vít để đảm bảo tiếp xúc tốt, tránh hiện tượng lỏng tiếp điểm đo lường.

Ứng dụng thực tế của Đồng hồ Selec MV334

Nhờ khả năng hiển thị đồng thời 3 pha tiện lợi và kích thước 96x96mm tiêu chuẩn, Selec MV334 được ứng dụng rộng rãi trong:

• Tủ phân phối tổng MSB và tủ phân phối DB: Giám sát điện áp 3 pha ngõ vào từ máy biến áp lực hoặc thanh cái chính.
• Tủ điều khiển máy phát điện và tủ hòa đồng bộ: Theo dõi sự ổn định và đối xứng điện áp 3 pha đầu phát trước khi đóng tải.
• Tủ chuyển nguồn tự động ATS: Giám sát điện áp 3 pha của cả nguồn điện lưới và nguồn máy phát dự phòng.
• Tủ điều khiển trung tâm MCC: Theo dõi mức sụt áp 3 pha khi khởi động các động cơ điện công suất lớn.

Bảng mã các dòng đồng hồ đo điện Selec chính hãng

Tham khảo thêm các dòng đồng hồ ampe 3 pha MA335 (96x96mm), đồng hồ đo vôn 1 pha MV305, đồng hồ vôn 3 pha nhỏ gọn MV2307, đồng hồ đa năng MFM384 và rơ le bảo vệ Selec tại danh mục thiết bị chính hãng của chúng tôi.

Kết luận

Đồng hồ đo điện áp 3 pha Selec MV334 là giải pháp đo lường điện áp 3 pha hiện đại, trực quan, chuẩn xác và bền bỉ hàng đầu cho mọi hệ thống tủ bảng điện hạ thế và trung thế. Thiết bị được nhập khẩu chính hãng Selec Ấn Độ đầy đủ CO/CQ.

Hãy liên hệ ngay cho chúng tôi để nhận báo giá Đồng hồ Selec MV334 chính hãng với mức chiết khấu tốt nhất thị trường.
