Đồng hồ đo điện áp xoay chiều Selec MV15

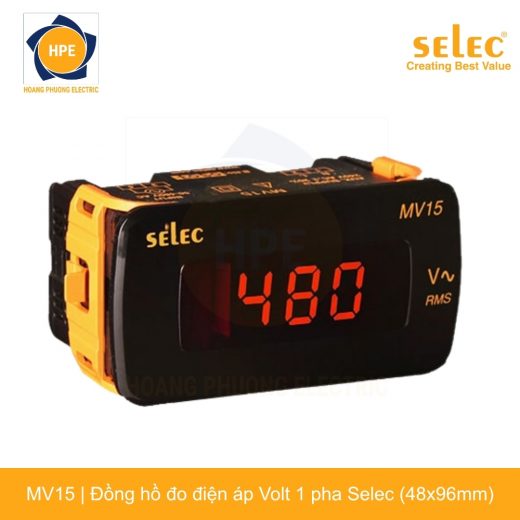

Đồng hồ đo điện áp xoay chiều Selec MV15 (48x96mm) – Đồng hồ đo Vôn AC kỹ thuật số chính hãng

Đồng hồ đo điện áp xoay chiều Selec MV15 (Digital AC Voltmeter 48×96) là dòng thiết bị đo lường điện áp AC kỹ thuật số chuyên dụng thuộc thương hiệu Selec (Ấn Độ). Được thiết kế chuẩn kích thước chữ nhật nằm ngang 48x96mm (chuẩn 1/8 DIN), thiết bị trang bị màn hình hiển thị LED 7 đoạn màu đỏ 3 chữ số sắc nét (chiều cao ký tự lớn 14.2 mm), cho phép đo lường trực tiếp dải điện áp xoay chiều rộng từ 50V đến 480V AC với độ chính xác cao. MV15 là giải pháp tối ưu cho các bảng điều khiển máy phát điện, tủ nguồn trạm và tủ phân phối hạ thế, mang lại sự bền bỉ, trực quan và nâng cao tính thẩm mỹ công nghiệp.

Thông tin chi tiết và bảng thông số kỹ thuật của Đồng hồ đo điện áp xoay chiều Selec MV15 đã được cập nhật chi tiết dưới đây:

Giới thiệu sản phẩm Đồng hồ Selec MV15

• Sản phẩm chính hãng từ Selec – tập đoàn công nghệ hàng đầu Ấn Độ về giải pháp đo kiểm, rơ le bảo vệ và tự động hóa tủ bảng điện công nghiệp.
• Trang bị màn hình hiển thị LED 7 đoạn màu đỏ 3 chữ số độ sáng cao (chiều cao ký tự 14.2 mm), giúp người vận hành quan sát giá trị điện áp rõ ràng từ khoảng cách xa.
• Đo lường trực tiếp dải điện áp xoay chiều AC từ 50V đến 480V AC mà không cần trang bị biến điện áp đo lường PT phụ trợ.
• Hỗ trợ cài đặt tỷ số biến điện áp sơ cấp (PT Primary) từ 100V đến 500kV AC khi ứng dụng đo điện áp trong các hệ thống trạm trung thế và cao thế.
• Phương pháp đo lường giá trị hiệu dụng thực True RMS, triệt tiêu hoàn toàn sai số khi dạng sóng điện áp bị biến dạng méo hài.
• Cấp chính xác đo lường cao đạt chuẩn Class 0.5 (± 0.5% toàn thang đo ± 1 số), đảm bảo kiểm soát điện áp vận hành tin cậy.
• Thiết kế kiểu dáng chữ nhật nằm ngang 48 x 96 mm chuẩn DIN, thẩm mỹ và thuận tiện lắp đặt đối xứng với các dòng đồng hồ ampe MA12 và tần số MF16.
• Nguồn cấp điều khiển dải rộng 240V AC (± 20%, tần số 50/60 Hz) hoặc tùy chọn 110V AC hoạt động bền bỉ.

Quy ước mã sản phẩm Selec dòng MV15

Dòng đồng hồ đo điện áp Selec MV15 kích thước 48x96mm có các phân loại theo chủng loại và dải đo tín hiệu:

• MV15 (hoặc MV15-AC): Đo trực tiếp điện áp xoay chiều AC dải 50 – 480V AC.
• MV15-AC-20/200V: Đo điện áp xoay chiều AC dải thấp 20V / 200V AC.
• MV15-AC-200/2000mV: Đo điện áp xoay chiều AC dải siêu nhỏ milivôn 200mV / 2000mV AC.
• MV15-DC-200V: Đo điện áp một chiều DC dải 0 – 200V DC.
• MV305 / MV205: Các dòng đồng hồ vôn kế AC dạng mặt vuông 96x96mm và 72x72mm tương ứng.

Đặc điểm và nguyên lý hoạt động của Selec MV15

Selec MV15 ứng dụng vi xử lý True RMS để tính toán giá trị điện áp xoay chiều hiệu dụng thực từ sóng điện áp ngõ vào, đảm bảo kết quả đo lường luôn ổn định và chính xác:

• Đo True RMS chính xác dải rộng: Đo trực tiếp điện áp xoay chiều từ 50V đến 480V AC mà không bị ảnh hưởng bởi méo hài sinh ra từ biến tần hay tải phi tuyến.
• Thiết kế dạng ngang 48x96mm thẩm mỹ: Giúp người thiết kế tủ điện dễ dàng bố trí hàng ngang đối xứng cùng đồng hồ ampe kế MA12 và đồng hồ tần số MF16.
• Chữ số lớn 14.2mm sắc nét: Màn hình LED 7 đoạn màu đỏ siêu sáng, chống chói tốt, giúp theo dõi thông số điện áp rõ ràng từ xa.
• Kết hợp linh hoạt với chuyển mạch vôn: Khi ghép nối với công tắc chuyển mạch vôn 7 vị trí, MV15 có thể đo đếm toàn bộ điện áp pha và dây của hệ thống 3 pha một cách tiết kiệm chi phí.

Kích thước và hướng dẫn lắp đặt Selec MV15

Thiết bị sở hữu kích thước mặt chuẩn DIN 48 x 96 mm, lắp đặt trên cánh tủ điện theo các bước:

• Kích thước khoét lỗ mặt cánh tủ: 45 mm (chiều cao) x 92 mm (chiều rộng).
• Cách cố định: Sử dụng 2 ngàm khóa nhựa chuyên dụng bên hông đi kèm để ép chặt thân đồng hồ vào mặt tôn tủ điện.
• Sơ đồ đấu nối dây cơ bản:

  • Cấp nguồn nuôi 240V AC vào hai chân nguồn Auxiliary (L – N).

  • Ngõ vào đo điện áp: Đấu nối trực tiếp 2 dây nguồn AC cần đo (hoặc 2 dây ngõ ra từ chuyển mạch vôn) vào cầu đấu đo lường phía sau thiết bị.

  • Siết chặt ốc cầu đấu phía sau bằng tuốc-nơ-vít để đảm bảo độ tiếp xúc chắc chắn.

Ứng dụng thực tế của Đồng hồ Selec MV15

Nhờ kiểu dáng chữ nhật nằm ngang và dải đo rộng, Selec MV15 được ứng dụng rộng rãi trong:

• Tủ điều khiển máy phát điện công nghiệp: Giám sát điện áp đầu cực phát của máy phát điện trước và sau khi đóng tải.
• Tủ hòa đồng bộ và tủ chuyển nguồn ATS: Theo dõi điện áp của các nguồn điện đầu vào.
• Tủ phân phối nhánh DB & tủ máy móc tự động hóa: Giám sát điện áp nguồn cấp 220V/380V vận hành cho các động cơ công nghiệp.
• Thay thế vôn kế kim 48x96mm cũ: Nâng cấp giao diện hiển thị số hiện đại, sắc nét và chuyên nghiệp hơn.

Bảng mã các dòng đồng hồ đo điện Selec chính hãng

Tham khảo thêm các dòng đồng hồ đo vôn MV15-AC-20/200V, đồng hồ ampe MA12-20A-AC, đồng hồ đo tần số MF16, đồng hồ đa năng MFM284 và rơ le bảo vệ Selec tại danh mục thiết bị chính hãng của chúng tôi.

Kết luận

Đồng hồ đo điện áp xoay chiều Selec MV15 là sự lựa chọn đo lường điện áp xoay chiều dạng ngang chuẩn xác, trực quan, bền bỉ và thẩm mỹ cho các bảng điều khiển máy phát điện và tủ phân phối hạ thế. Thiết bị được nhập khẩu chính hãng Selec Ấn Độ đầy đủ CO/CQ.

Hãy liên hệ ngay cho chúng tôi để nhận báo giá Đồng hồ Selec MV15 chính hãng với mức chiết khấu tốt nhất thị trường.
