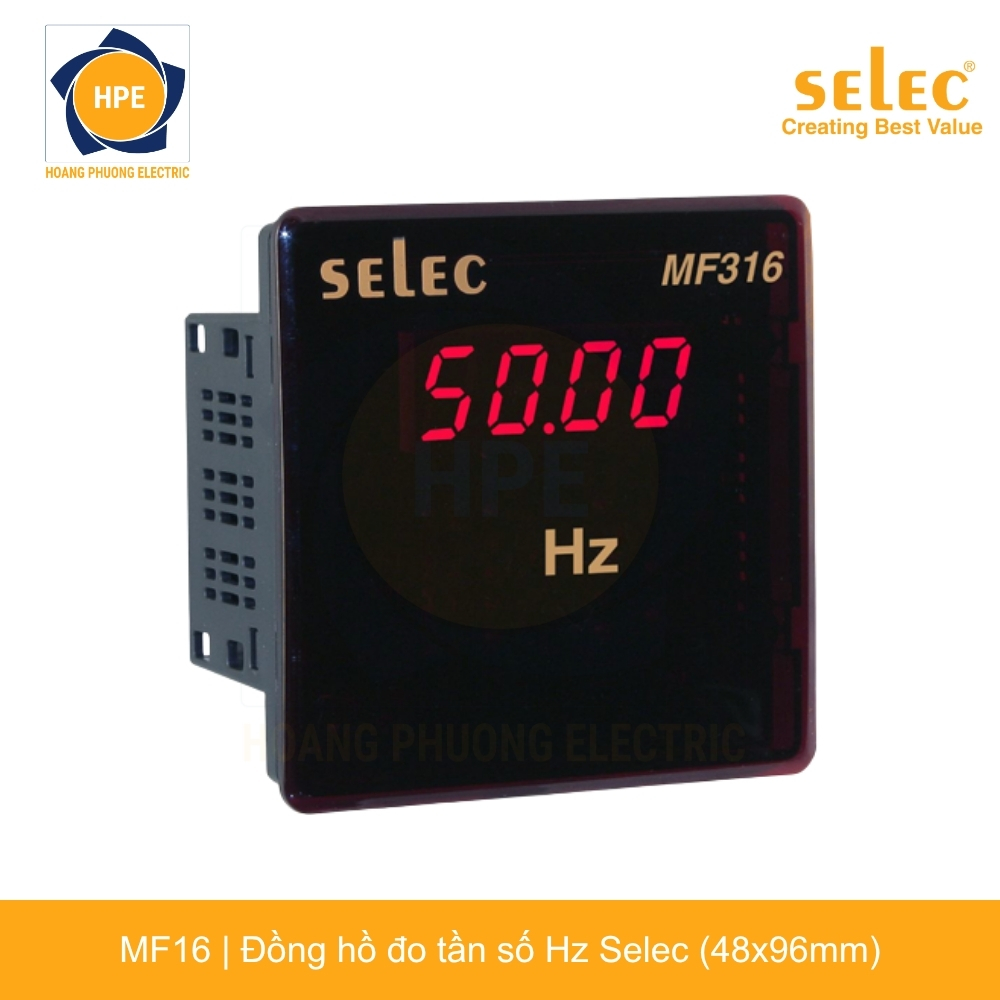

Đồng hồ đo tần số Selec MF16

Đồng hồ đo tần số Selec MF16 (48x96mm) – Đồng hồ đo Hz kỹ thuật số dạng ngang chính hãng

Đồng hồ đo tần số Selec MF16 (Digital Frequency Meter 48×96) là thiết bị đo lường tần số nguồn điện xoay chiều AC kỹ thuật số chuyên dụng thuộc thương hiệu Selec (Ấn Độ). Được thiết kế chuẩn kích thước chữ nhật nằm ngang 48x96mm (chuẩn 1/8 DIN), thiết bị trang bị màn hình hiển thị LED 7 đoạn màu đỏ 4 chữ số sắc nét (chiều cao ký tự 14.2 mm), cho phép đo lường và hiển thị trực tiếp tần số của lưới điện xoay chiều trong dải từ 45.00 Hz đến 65.00 Hz (dải mở rộng 20.00 – 99.99 Hz) với độ phân giải cao 0.01 Hz. MF16 là giải pháp tối ưu để giám sát độ ổn định tần số phát điện trên các tủ điều khiển máy phát, tủ hòa đồng bộ ATS và hệ thống phân phối trạm biến áp.

Thông tin chi tiết và bảng thông số kỹ thuật của Đồng hồ đo tần số Selec MF16 đã được cập nhật chi tiết dưới đây:

Giới thiệu sản phẩm Đồng hồ Selec MF16

• Sản phẩm chính hãng từ Selec – thương hiệu hàng đầu Ấn Độ về giải pháp đo kiểm, rơ le bảo vệ và tự động hóa tủ bảng điện.
• Trang bị màn hình hiển thị LED 7 đoạn màu đỏ 4 chữ số sắc nét (chiều cao ký tự 14.2 mm), giúp người vận hành quan sát giá trị tần số rõ ràng từ khoảng cách xa.
• Dải đo tần số xoay chiều chuyên dụng từ 45.00 Hz đến 65.00 Hz (hoặc dải mở rộng 20.00 đến 99.99 Hz) với độ phân giải hiển thị chuẩn xác 0.01 Hz.
• Dải điện áp tín hiệu đo lường trực tiếp rộng từ 50V đến 480V AC, tương thích với cả nguồn điện 1 pha 220V và nguồn điện 3 pha 380V mà không cần máy biến áp đo lường PT phụ trợ.
• Cấp chính xác đo lường cao đạt chuẩn Class 0.2 (± 0.05 Hz), đảm bảo giám sát tần số phát điện tin cậy và chính xác tuyệt đối.
• Thiết kế kiểu dáng chữ nhật nằm ngang 48 x 96 mm chuẩn DIN, thẩm mỹ và thuận tiện lắp đặt đối xứng với các dòng đồng hồ đo điện áp MV15 và đồng hồ ampe MA12.
• Nguồn cấp điều khiển hoạt động ổn định ở dải điện áp 240V AC (± 20%, tần số 50/60 Hz) hoặc tùy chọn 110V AC.

Quy ước mã sản phẩm Selec dòng MF

Dòng đồng hồ đo tần số Selec MF có quy ước mã hóa tiêu chuẩn theo kích thước lắp đặt:

• MF16 (hoặc MP14): Đồng hồ đo tần số thiết kế dạng chữ nhật nằm ngang 48x96mm.
• MF216: Đồng hồ đo tần số kích thước mặt vuông nhỏ gọn 72x72mm.
• MF316: Đồng hồ đo tần số kích thước mặt vuông tiêu chuẩn 96x96mm.
• MFM284 / MFM384: Dòng đồng hồ đa năng đo tích hợp sẵn tần số Hz cùng V, A, kW, kWh.

Đặc điểm và nguyên lý hoạt động của Selec MF16

Selec MF16 ứng dụng vi điều khiển số tốc độ cao để đo chu kỳ của dạng sóng điện áp xoay chiều thông qua mạch so sánh điểm qua số không (Zero Crossing), tự động tính toán nghịch đảo chu kỳ $f = 1/T$ và cập nhật giá trị tần số liên tục lên màn hình:

• Độ nhạy và độ phân giải cao 0.01 Hz: Cho phép bắt trọn những thay đổi nhỏ nhất của tần số lưới hoặc máy phát điện (ví dụ: 50.00 Hz, 50.05 Hz), giúp người vận hành điều chỉnh bộ điều tốc máy phát đạt độ ổn định tuyệt đối.
• Đo trực tiếp dải điện áp rộng 50 – 480V AC: Có thể kết nối trực tiếp vào điện áp pha 220V hoặc điện áp dây 380V mà không cần dùng thêm máy biến áp trung gian.
• Chữ số lớn 14.2mm rõ ràng: Màn hình LED 7 đoạn màu đỏ siêu sáng, chống chói tốt, giúp theo dõi thông số dễ dàng từ khoảng cách xa.
• Độ bền thể rắn vượt trội: Không có các cơ cấu chuyển động cơ học nên chống chịu rung chấn cực tốt từ động cơ máy phát điện đang chạy.

Kích thước và hướng dẫn lắp đặt Selec MF16

Thiết bị sở hữu kích thước mặt chuẩn DIN 48 x 96 mm, lắp đặt trên cánh tủ điện theo các bước:

• Kích thước khoét lỗ mặt cánh tủ: 45 mm (chiều cao) x 92 mm (chiều rộng).
• Cách cố định: Sử dụng 2 ngàm khóa nhựa chuyên dụng bên hông đi kèm để ép chặt thân đồng hồ vào mặt tôn tủ điện.
• Sơ đồ đấu nối dây cơ bản:

  • Cấp nguồn nuôi 240V AC vào hai chân nguồn Auxiliary (L – N).

  • Ngõ vào đo tín hiệu tần số: Đấu nối trực tiếp 2 dây nguồn AC cần đo tần số (dải điện áp từ 50V đến 480V AC) vào cầu đấu tín hiệu phía sau thiết bị.

  • Siết chặt ốc cầu đấu bằng tuốc-nơ-vít để đảm bảo tiếp xúc chắc chắn.

Ứng dụng thực tế của Đồng hồ Selec MF16

Nhờ kiểu dáng nằm ngang 48x96mm thẩm mỹ và độ chính xác cao, Selec MF16 được ứng dụng rộng rãi trong:

• Tủ điều khiển máy phát điện công nghiệp: Giám sát tần số phát ra của máy phát nhằm điều khiển bộ điều tốc (Governor) giữ đúng 50Hz khi đóng tải.
• Tủ hòa đồng bộ và tủ chuyển nguồn tự động ATS: So sánh độ lệch tần số giữa nguồn điện lưới và máy phát điện dự phòng trước khi hòa lưới.
• Trạm biến áp và tủ phân phối tổng MSB: Giám sát độ ổn định tần số điện lưới quốc gia cấp cho các dây chuyền sản xuất công nghiệp.
• Hệ thống thủy điện nhỏ và turbine điện gió: Đo tần số ngõ ra của máy phát năng lượng tái tạo độc lập.

Bảng mã các dòng đồng hồ đo điện Selec chính hãng

Tham khảo thêm các dòng đồng hồ đo tần số vuông MF316, MF216, đồng hồ đo điện áp MV15, đồng hồ đo ampe MA12 và rơ le bảo vệ Selec tại danh mục thiết bị chính hãng của chúng tôi.

Kết luận

Đồng hồ đo tần số Selec MF16 là giải pháp đo lường tần số xoay chiều dạng ngang chuẩn xác, trực quan, bền bỉ và thẩm mỹ cho các tủ máy phát và bảng phân phối hạ thế. Thiết bị được nhập khẩu chính hãng Selec Ấn Độ đầy đủ CO/CQ.

Hãy liên hệ ngay cho chúng tôi để nhận báo giá Đồng hồ Selec MF16 chính hãng với mức chiết khấu tốt nhất thị trường.
