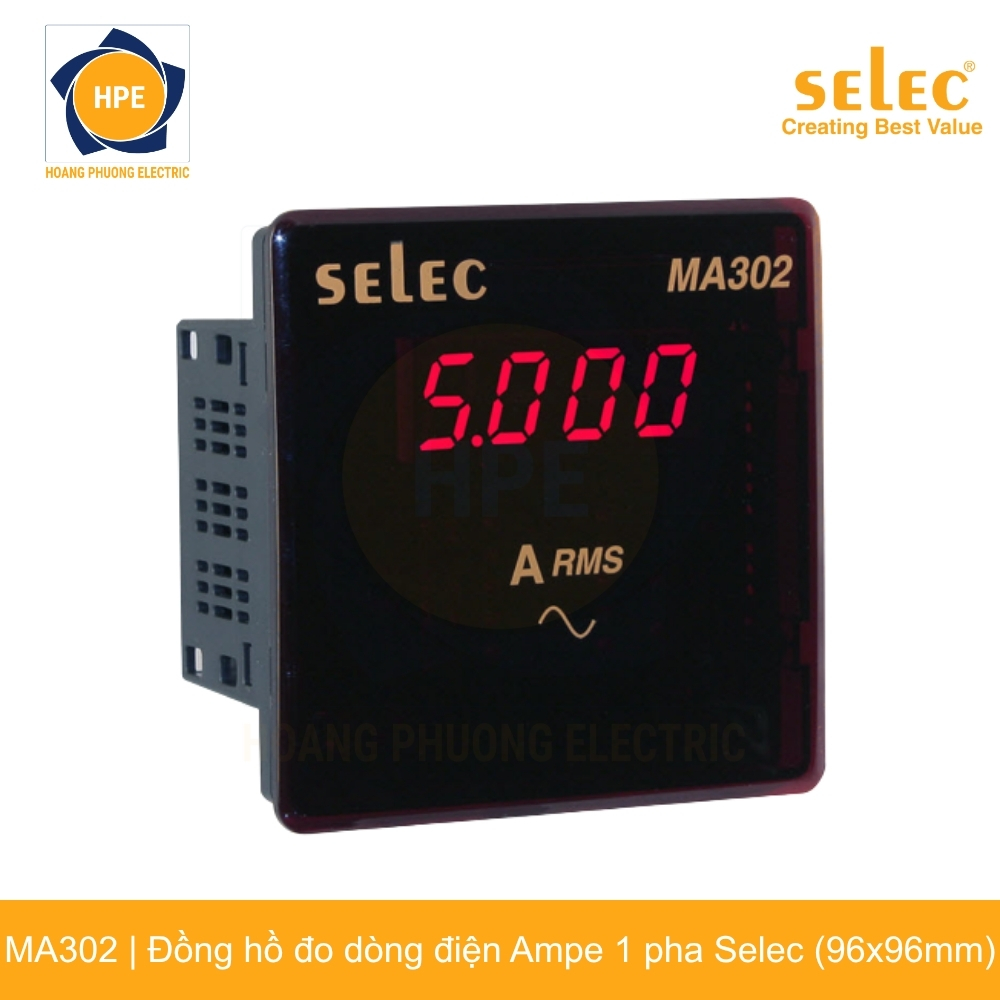

Đồng hồ ampe Selec MA302

Đồng hồ ampe Selec MA302 (96x96mm) – Đồng hồ đo Ampe AC 1 pha kỹ thuật số chính hãng

Đồng hồ ampe Selec MA302 (Digital Single Phase AC Ammeter 96×96) là dòng thiết bị đo lường dòng tải xoay chiều AC 1 pha kỹ thuật số chuyên dụng thuộc thương hiệu Selec (Ấn Độ). Được thiết kế chuẩn kích thước mặt vuông 96x96mm chuẩn DIN, thiết bị trang bị màn hình hiển thị LED 7 đoạn màu đỏ 4 chữ số sắc nét (chiều cao ký tự lớn 14.2 mm), nhận tín hiệu dòng thứ cấp từ biến dòng đo lường CT /5A (hoặc /1A) và cho phép cài đặt tỷ số biến dòng sơ cấp lên đến 9,999A. MA302 là giải pháp thay thế hoàn hảo cho các dòng ampe kế kim truyền thống, mang lại sự chuẩn xác cao, hiển thị trực quan và nâng tầm thẩm mỹ chuyên nghiệp cho hệ thống tủ bảng điện công nghiệp.

Thông tin chi tiết và bảng thông số kỹ thuật của Đồng hồ ampe Selec MA302 đã được cập nhật chi tiết dưới đây:

Giới thiệu sản phẩm Đồng hồ Selec MA302

• Sản phẩm chính hãng từ Selec – thương hiệu hàng đầu Ấn Độ về giải pháp đo kiểm, rơ le bảo vệ và tự động hóa tủ bảng điện công nghiệp.
• Trang bị màn hình hiển thị LED 7 đoạn màu đỏ 4 chữ số sắc nét (chiều cao chữ số 14.2 mm), giúp người vận hành quan sát giá trị dòng tải rõ ràng từ khoảng cách xa.
• Tín hiệu ngõ vào đo lường: Nhận dòng thứ cấp tiêu chuẩn 5A AC (hoặc 1A AC) từ biến dòng đo lường CT phụ trợ.
• Cài đặt tỷ số biến dòng sơ cấp (CT Primary) linh hoạt từ 5A đến 9,999A AC trực tiếp qua các phím bấm mềm ở mặt trước.
• Phương pháp đo lường giá trị hiệu dụng thực True RMS, đảm bảo đo chuẩn xác ngay cả khi dòng tải bị biến dạng méo hài do biến tần hoặc thiết bị điện tử công suất.
• Cấp chính xác đo lường cao đạt chuẩn Class 0.5 (± 0.5% toàn thang đo ± 1 số), đảm bảo kiểm soát chặt chẽ dòng tải làm việc.
• Kích thước mặt tủ tiêu chuẩn 96 x 96 mm, độ bền thể rắn vượt trội, hoàn toàn không bị kẹt kim khi chịu rung chấn công nghiệp.
• Nguồn cấp điều khiển độc lập dải rộng 240V AC (± 20%, tần số 50/60 Hz) hoặc tùy chọn 110V AC hoạt động bền bỉ.

Quy ước mã sản phẩm Selec dòng MA

Dòng đồng hồ đo dòng điện Selec MA kích thước 96x96mm có các phân loại theo cấu hình đo:

• MA302: Đồng hồ đo dòng điện xoay chiều AC 1 pha qua biến dòng CT /5A (hoặc /1A).
• MA302-20A-AC: Đồng hồ đo trực tiếp dòng xoay chiều đến 20A AC không cần qua CT.
• MA302-75mV-DC: Dòng đo dòng điện một chiều DC qua điện trở Shunt 75mV.
• MA335: Đồng hồ đo dòng điện 3 pha kích thước 96x96mm, hiển thị 3 hàng LED đồng thời.
• MA202: Đồng hồ đo dòng điện 1 pha kích thước nhỏ gọn 72x72mm.

Đặc điểm và nguyên lý hoạt động của Selec MA302

Selec MA302 tích hợp mạch đo dòng True RMS tốc độ cao, nhận tín hiệu dòng điện thứ cấp từ biến dòng CT, chuyển đổi và tính toán giá trị dòng điện thực tế dựa trên tỷ số CT đã cài đặt:

• Đo True RMS chính xác cao: Phản ánh đúng 100% dòng điện làm việc của hệ thống ngay cả khi nguồn cấp có sóng hài bậc cao do biến tần, biến dòng chỉnh lưu và các tải phi tuyến sinh ra.
• Dải cài đặt CT rộng đến 9999A: Cho phép lập trình linh hoạt tỷ số biến dòng sơ cấp trực tiếp từ bàn phím mặt trước, phù hợp với mọi quy mô trạm biến áp và tủ phân phối.
• Chữ số lớn 14.2mm sắc nét: Màn hình LED 4 chữ số màu đỏ có độ sáng cao, hiển thị rõ ràng từ khoảng cách xa, góc nhìn rộng và chống chói tốt.
• Kết hợp linh hoạt với chuyển mạch ampe: Khi kết hợp với công tắc chuyển mạch ampe 4 vị trí (OFF, R, S, T), một đồng hồ MA302 duy nhất có thể đo đếm dòng điện của cả 3 pha một cách tiết kiệm chi phí.

Kích thước và hướng dẫn lắp đặt Selec MA302

Thiết bị sở hữu kích thước mặt chuẩn DIN 96 x 96 mm, lắp đặt trên cánh tủ điện theo các bước:

• Kích thước khoét lỗ mặt cánh tủ: 92 mm x 92 mm.
• Cách cố định: Sử dụng 2 ngàm khóa nhựa chuyên dụng ép chặt thân đồng hồ vào mặt tôn tủ điện.
• Sơ đồ đấu nối dây cơ bản:

  • Cấp nguồn nuôi 240V AC vào hai chân nguồn Auxiliary (L – N).

  • Ngõ vào đo dòng: Đấu nối 2 đầu dây thứ cấp (S1, S2) của biến dòng CT (hoặc ngõ ra từ chuyển mạch ampe) vào cầu đấu đo dòng phía sau thiết bị.

  • Siết chặt ốc cầu đấu đo dòng bằng tuốc-nơ-vít để đảm bảo tiếp xúc chắc chắn, tránh hiện tượng sinh nhiệt hoặc hở mạch thứ cấp CT.

Ứng dụng thực tế của Đồng hồ Selec MA302

Nhờ kích thước chuẩn 96x96mm và khả năng cài đặt tỷ số CT linh hoạt, Selec MA302 được ứng dụng rộng rãi trong:

• Tủ phân phối tổng MSB và tủ phân phối DB: Giám sát dòng điện tải tổng của trạm hoặc các lộ dây xuất tuyến chính.
• Tủ điều khiển máy phát điện công nghiệp: Giám sát dòng tải phát ra từ máy phát để phòng ngừa nguy cơ quá tải động cơ.
• Tủ điều khiển động cơ bơm, quạt, máy nén khí: Theo dõi dòng điện làm việc định mức của động cơ khi mang tải.
• Thay thế ampe kế kim 96×96 cũ: Hiện đại hóa tủ bảng điện với hiển thị số chính xác, sắc nét và chuyên nghiệp.

Bảng mã các dòng đồng hồ đo điện Selec chính hãng

Tham khảo thêm các dòng đồng hồ ampe 3 pha MA335, đồng hồ ampe nhỏ gọn MA202 (72x72mm), đồng hồ vôn MV305, đồng hồ đa năng MFM384 và rơ le bảo vệ Selec tại danh mục thiết bị chính hãng của chúng tôi.

Kết luận

Đồng hồ ampe Selec MA302 là giải pháp đo lường dòng tải xoay chiều chuẩn xác, sắc nét, tin cậy và bền bỉ hàng đầu cho mọi hệ thống tủ bảng điện công nghiệp. Thiết bị được nhập khẩu chính hãng Selec Ấn Độ đầy đủ CO/CQ.

Hãy liên hệ ngay cho chúng tôi để nhận báo giá Đồng hồ Selec MA302 chính hãng với mức chiết khấu tốt nhất thị trường.
