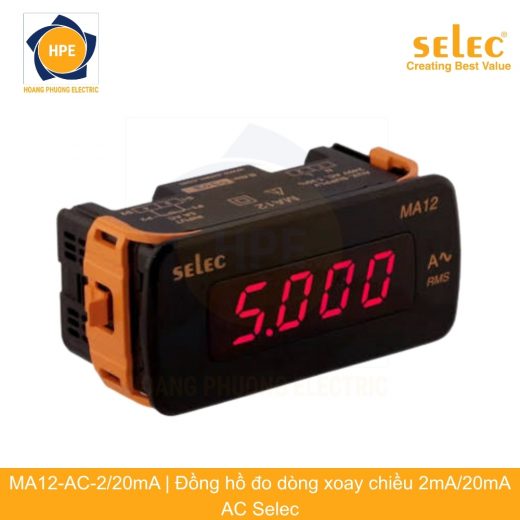

Đồng hồ đo dòng điện AC trực tiếp Selec MA12-AC-2/20mA

Đồng hồ đo dòng điện AC trực tiếp Selec MA12-AC-2/20mA (48x96mm) – Đồng hồ đo vi dòng AC chính hãng

Đồng hồ đo dòng điện xoay chiều Selec MA12-AC-2/20mA (Digital AC Micro/Milliammeter 2/20mA) là thiết bị đo lường dòng điện AC tín hiệu cực nhỏ chuyên dụng thuộc thương hiệu Selec (Ấn Độ). Được thiết kế chuẩn kích thước chữ nhật nằm ngang 48x96mm chuẩn DIN, thiết bị trang bị màn hình hiển thị LED 7 đoạn màu đỏ 3.5 chữ số độ nét cao, tích hợp 2 thang đo vi dòng linh hoạt từ 0 đến 1.999 mA AC (độ phân giải 1 µA) và từ 0 đến 19.99 mA AC (độ phân giải 10 µA). MA12-AC-2/20mA là giải pháp tối ưu để đo lường dòng điện rò xoay chiều vi mô, kiểm tra độ cách điện của thiết bị, giám sát tín hiệu cảm biến dòng AC nhỏ và các hệ thống thử nghiệm trong phòng lab tự động hóa.

Thông tin chi tiết và bảng thông số kỹ thuật của Đồng hồ đo dòng điện AC Selec MA12-AC-2/20mA đã được cập nhật chi tiết dưới đây:

Giới thiệu sản phẩm Đồng hồ Selec MA12-AC-2/20mA

• Sản phẩm chính hãng từ Selec – thương hiệu hàng đầu Ấn Độ về giải pháp đo kiểm, rơ le bảo vệ và tự động hóa tủ bảng điện.
• Trang bị màn hình hiển thị LED 7 đoạn màu đỏ sắc nét (chiều cao ký tự 14.2 mm), giúp người vận hành quan sát giá trị vi dòng AC rõ ràng từ khoảng cách xa.
• Tích hợp 2 dải đo vi dòng xoay chiều siêu nhạy: 0 đến 1.999 mA AC (độ phân giải 0.001 mA / 1 µA) và 0 đến 19.99 mA AC (độ phân giải 0.01 mA), dễ dàng cấu hình bằng cầu nối jumper phía sau.
• Phương pháp đo lường giá trị hiệu dụng thực True RMS, đảm bảo phản ánh chính xác 100% biên độ dòng điện xoay chiều ngay cả khi có méo sóng hoặc nhiễu hài.
• Cấp chính xác đo lường cao đạt chuẩn Class 0.5 (± 0.5% toàn thang đo ± 1 số), đảm bảo kết quả đo đếm tin cậy cho các bài toán phân tích chuyên sâu.
• Thiết kế kiểu dáng chữ nhật nằm ngang 48 x 96 mm chuẩn DIN, thẩm mỹ và thuận tiện bố trí trên mặt cánh tủ bảng điện.
• Nguồn cấp điều khiển độc lập dải rộng 240V AC (± 20%, tần số 50/60 Hz) hoặc tùy chọn 110V AC vận hành ổn định.

Quy ước mã sản phẩm Selec dòng MA12-AC

Dòng đồng hồ đo dòng điện xoay chiều Selec MA12 có quy ước mã hóa tiêu chuẩn theo dải đo:

• MA12-AC-2/20mA: Đo dòng điện xoay chiều AC vi dòng dải siêu nhỏ 2mA AC hoặc 20mA AC.
• MA12-AC-200/2000mA: Đo dòng điện xoay chiều AC dải miliampe 200mA AC hoặc 2000mA (2A) AC.
• MA12-20A-AC: Đo trực tiếp dòng điện xoay chiều AC công suất tải lớn đến 20A AC.
• MA12-DC-2mA / MA12-DC-20mA / MA12-DC-200mA: Các phiên bản đo dòng điện một chiều DC tương ứng.

Đặc điểm và nguyên lý hoạt động của Selec MA12-AC-2/20mA

Selec MA12-AC-2/20mA sở hữu mạch đo vi biến dòng chuyên dụng kết hợp bộ khuếch đại điện áp thấp và vi xử lý True RMS, giúp đo lường chính xác các xung dòng xoay chiều biên độ siêu nhỏ:

• Độ nhạy siêu cao đến từng 1 µA: Giúp theo dõi chi tiết sự suy giảm cách điện của hệ thống qua việc phát hiện dòng rò AC siêu nhỏ từ giai đoạn sớm.
• Linh hoạt lựa chọn 2 thang đo: Chuyển đổi nhanh chóng giữa thang 2mA và 20mA thông qua cầu nối jumper ở phía sau thiết bị, phục vụ linh hoạt cho nhiều bài toán thử nghiệm.
• Hiển thị số lớn 14.2mm rõ ràng: Màn hình LED 3.5 chữ số màu đỏ có độ sáng cao, góc nhìn rộng, chống chói tốt trong môi trường phòng điều khiển hoặc trạm kiểm định.
• Độ bền cấu tạo thể rắn: Khắc phục triệt để nhược điểm đứt dây tóc hoặc lệch kim đo của các dụng cụ đo vi dòng kim cơ khí.

Kích thước và hướng dẫn lắp đặt Selec MA12-AC-2/20mA

Thiết bị sở hữu kích thước mặt chuẩn DIN 48 x 96 mm, lắp đặt trên cánh tủ điện theo các bước:

• Kích thước khoét lỗ mặt cánh tủ: 45 mm (chiều cao) x 92 mm (chiều rộng).
• Cách cố định: Sử dụng 2 ngàm khóa nhựa chuyên dụng bên hông đi kèm để ép chặt thân đồng hồ vào mặt tôn tủ điện.
• Sơ đồ đấu nối dây cơ bản:

  • Cấp nguồn nuôi 240V AC vào hai chân nguồn Auxiliary (L – N).

  • Ngõ vào đo dòng: Mắc nối tiếp (Series) ngõ vào đo lường của đồng hồ vào mạch tín hiệu AC cần đo (dòng cực đại không vượt quá thang đo đã cấu hình).

  • Cấu hình thang đo 2mA hoặc 20mA bằng jumper theo đúng hướng dẫn in trên tem nhãn thân máy.

  • Lưu ý: Tuyệt đối không đấu song song ngõ vào đo dòng với nguồn điện xoay chiều để tránh làm cháy mạch đo lường bên trong.

Ứng dụng thực tế của Đồng hồ Selec MA12-AC-2/20mA

Nhờ khả năng đo dòng xoay chiều siêu nhỏ với độ chính xác cao, Selec MA12-AC-2/20mA được ứng dụng rộng rãi trong:

• Giám sát dòng rò cách điện xoay chiều: Theo dõi dòng rò qua lớp vỏ thiết bị y tế, tủ điện phòng sạch hoặc các hệ thống yêu cầu độ an toàn điện cực cao.
• Đo lường tín hiệu cảm biến AC chuyên dụng: Đọc tín hiệu ngõ ra dòng xoay chiều từ các cảm biến biến dạng, cảm biến đo độ rung và biến dòng thứ cấp siêu nhỏ.
• Kiểm tra chất lượng linh kiện điện tử: Kiểm thử dòng rò AC của tụ điện xoay chiều, cuộn cảm và biến áp cách ly trong dây chuyền sản xuất.
• Phòng thí nghiệm vật lý và kỹ thuật điện: Ứng dụng trong các bàn thực hành kiểm tra đặc tính mạch điện xoay chiều tín hiệu nhỏ.

Bảng mã các dòng đồng hồ đo điện Selec chính hãng

Tham khảo thêm các dòng đồng hồ đo dòng AC MA12-AC-200/2000mA, MA12-20A-AC, đồng hồ đo vôn MV15-AC-20/200V, đồng hồ đo hệ số công suất MP314 và rơ le bảo vệ Selec tại danh mục thiết bị chính hãng của chúng tôi.

Kết luận

Đồng hồ đo dòng điện AC trực tiếp Selec MA12-AC-2/20mA là công cụ đo vi dòng xoay chiều chuẩn xác, độ nhạy cao, sắc nét và bền bỉ hàng đầu cho các hệ thống kiểm thử tự động hóa và phòng thí nghiệm. Thiết bị được nhập khẩu chính hãng Selec Ấn Độ đầy đủ CO/CQ.

Hãy liên hệ ngay cho chúng tôi để nhận báo giá Đồng hồ Selec MA12-AC-2/20mA chính hãng với mức chiết khấu tốt nhất thị trường.
