Đồng hồ đo tần số MF216

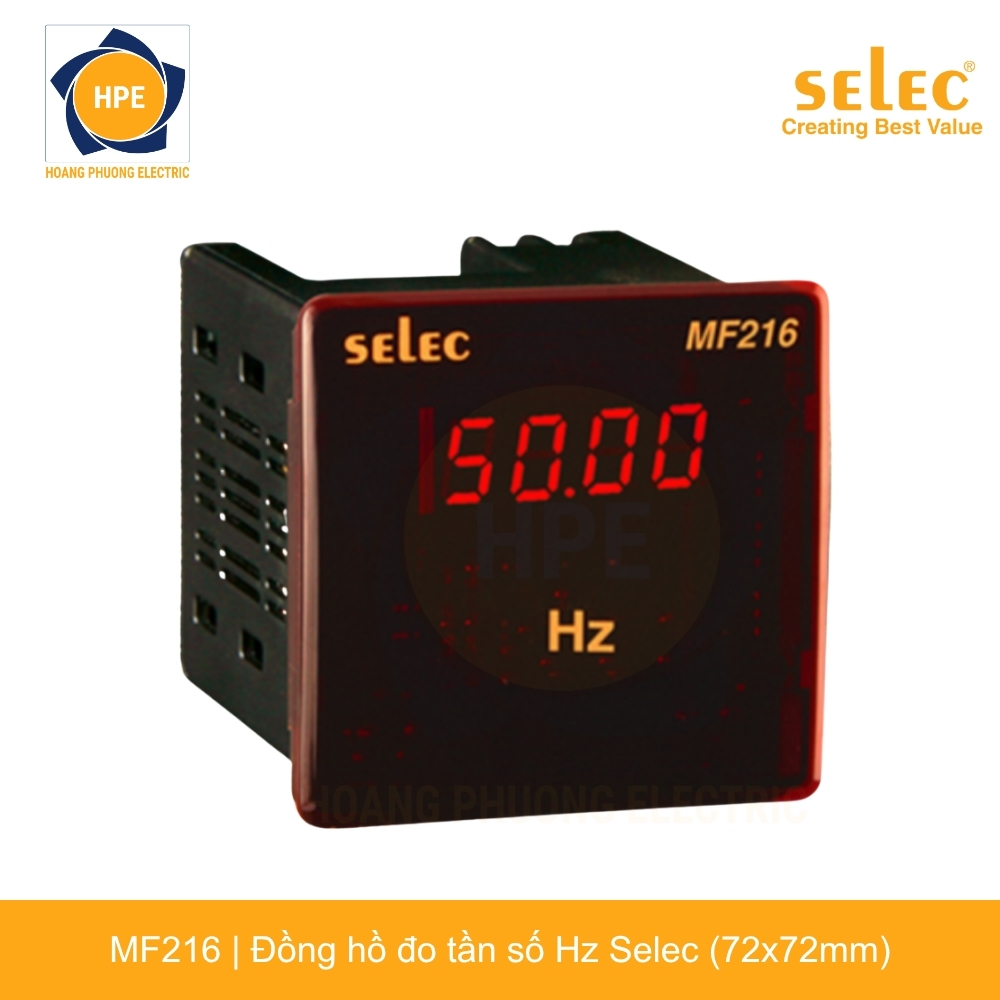

Đồng hồ đo tần số MF216 Selec (72x72mm) – Đồng hồ đo Hz kỹ thuật số 72×72 chính hãng

Đồng hồ đo tần số Selec MF216 (Digital Frequency Meter 72×72) là dòng thiết bị đo lường tần số nguồn điện xoay chiều AC kỹ thuật số chuyên dụng thuộc thương hiệu Selec (Ấn Độ). Được thiết kế chuẩn kích thước mặt vuông 72x72mm nhỏ gọn, thiết bị trang bị màn hình hiển thị LED 7 đoạn màu đỏ 4 chữ số sắc nét (chiều cao ký tự 10 mm), cho phép đo lường và hiển thị trực tiếp tần số của lưới điện xoay chiều trong dải từ 45.00 Hz đến 65.00 Hz (dải mở rộng 20.00 – 99.99 Hz) với độ phân giải cao 0.01 Hz. MF216 là giải pháp lý tưởng giúp tiết kiệm diện tích lắp đặt trên mặt cánh tủ máy phát điện, tủ hòa đồng bộ và tủ phân phối hạ thế.

Thông tin chi tiết và bảng thông số kỹ thuật của Đồng hồ đo tần số MF216 Selec đã được cập nhật chi tiết dưới đây:

Giới thiệu sản phẩm Đồng hồ Selec MF216

• Sản phẩm chính hãng từ Selec – tập đoàn công nghệ hàng đầu Ấn Độ về thiết bị đo lường, rơ le bảo vệ và tự động hóa tủ bảng điện.
• Trang bị màn hình hiển thị LED 7 đoạn màu đỏ 4 chữ số sắc nét (chiều cao ký tự 10 mm), giúp người vận hành quan sát giá trị tần số rõ ràng từ xa.
• Dải đo tần số xoay chiều chuyên dụng từ 45.00 Hz đến 65.00 Hz (hoặc mở rộng 20.00 đến 99.99 Hz) với độ phân giải hiển thị chuẩn xác 0.01 Hz.
• Dải điện áp tín hiệu đo lường trực tiếp rộng từ 50V đến 480V AC, tương thích với cả nguồn điện 1 pha 220V và nguồn điện 3 pha 380V mà không cần máy biến áp đo lường phụ trợ.
• Cấp chính xác đo lường cao đạt chuẩn Class 0.2 (± 0.05 Hz), đảm bảo giám sát tần số phát điện tin cậy và chính xác tuyệt đối.
• Kích thước mặt tủ tiêu chuẩn 72 x 72 mm, giúp tối ưu hóa diện tích bố trí thiết bị trên cánh tủ điều khiển.
• Nguồn cấp điều khiển hoạt động ổn định ở dải điện áp 240V AC (± 20%, tần số 50/60 Hz) hoặc tùy chọn 110V AC.

Quy ước mã sản phẩm Selec dòng MF

Dòng đồng hồ đo tần số Selec MF có quy ước mã hóa tiêu chuẩn theo kích thước lắp đặt:

• MF216: Đồng hồ đo tần số kích thước mặt vuông nhỏ gọn 72x72mm.
• MF316: Đồng hồ đo tần số kích thước mặt vuông tiêu chuẩn 96x96mm.
• MF16 / MP14: Đồng hồ đo tần số thiết kế dạng chữ nhật nằm ngang 48x96mm.
• MFM284 / MFM384: Dòng đồng hồ đa năng đo tích hợp sẵn tần số Hz cùng V, A, kW, kWh.

Đặc điểm và nguyên lý hoạt động của Selec MF216

Selec MF216 ứng dụng công nghệ vi điều khiển số tốc độ cao để đo chu kỳ sóng điện áp xoay chiều thông qua mạch so sánh điểm qua số không (Zero Crossing), tự động tính toán nghịch đảo chu kỳ $f = 1/T$ và cập nhật giá trị tần số liên tục lên màn hình LED:

• Kích thước 72x72mm nhỏ gọn: Thuận tiện kết hợp đồng bộ trên cùng một mặt hàng cánh tủ với các đồng hồ đo vôn MV2307, ampe MA2301 và đồng hồ cos phi MP214.
• Độ nhạy và độ phân giải cao 0.01 Hz: Bắt trọn dao động tần số nhỏ nhất của hệ thống, giúp kỹ sư dễ dàng tinh chỉnh bộ điều tốc máy phát điện.
• Đo trực tiếp dải điện áp rộng 50 – 480V AC: Kết nối trực tiếp vào mạng điện 220V hoặc 380V mà không cần dùng biến điện áp cách ly phụ trợ.
• Độ bền cấu tạo thể rắn: Miễn nhiễm hoàn toàn với các hiện tượng kẹt kim, gãy lá rung do chấn động từ động cơ máy phát điện gây ra.

Kích thước và hướng dẫn lắp đặt Selec MF216

Thiết bị sở hữu kích thước mặt chuẩn DIN 72 x 72 mm, lắp đặt trên cánh tủ điện theo các bước:

• Kích thước khoét lỗ mặt cánh tủ: 68 mm x 68 mm.
• Cách cố định: Sử dụng 2 ngàm khóa nhựa chuyên dụng đi kèm để ép chặt thân đồng hồ vào mặt tôn tủ điện.
• Sơ đồ đấu nối dây cơ bản:

  • Cấp nguồn nuôi 240V AC vào hai chân nguồn Auxiliary (L – N).

  • Ngõ vào đo tần số: Đấu nối trực tiếp 2 dây nguồn AC cần đo (dải điện áp 50V đến 480V AC) vào cầu đấu đo lường phía sau thiết bị.

  • Siết chặt ốc cầu đấu phía sau bằng tuốc-nơ-vít để đảm bảo độ tiếp xúc tốt.

Ứng dụng thực tế của Đồng hồ Selec MF216

Nhờ kích thước nhỏ gọn 72x72mm và độ chính xác cao, Selec MF216 được ứng dụng rộng rãi trong các công trình điện:

• Tủ điều khiển máy phát điện công nghiệp: Giám sát tần số nguồn phát của máy phát điện nhằm điều chỉnh tốc độ động cơ diesel duy trì ổn định 50Hz.
• Tủ hòa đồng bộ và tủ chuyển nguồn ATS: Theo dõi sự đồng bộ tần số giữa nguồn điện lưới và nguồn máy phát điện dự phòng.
• Tủ phân phối nhánh DB & tủ điều khiển máy móc: Kiểm tra độ ổn định tần số cấp cho các thiết bị điều khiển nhạy cảm.
• Thay thế đồng hồ tần số cơ 72×72 cũ: Hiện đại hóa giao diện mặt tủ điện với chi phí tối ưu.

Bảng mã các dòng đồng hồ đo điện Selec chính hãng

Tham khảo thêm các dòng đồng hồ đo tần số MF316 (96x96mm), đồng hồ đo vôn MV2307, ampe MA2301, đồng hồ cos phi MP214 và rơ le bảo vệ Selec tại danh mục thiết bị chính hãng của chúng tôi.

Kết luận

Đồng hồ đo tần số MF216 Selec là giải pháp đo lường tần số xoay chiều chuẩn xác, nhỏ gọn, sắc nét và bền bỉ hàng đầu cho các hệ thống tủ bảng điện máy phát điện. Thiết bị được nhập khẩu chính hãng Selec Ấn Độ đầy đủ CO/CQ.

Hãy liên hệ ngay cho chúng tôi để nhận báo giá Đồng hồ Selec MF216 chính hãng với mức chiết khấu tốt nhất thị trường.
