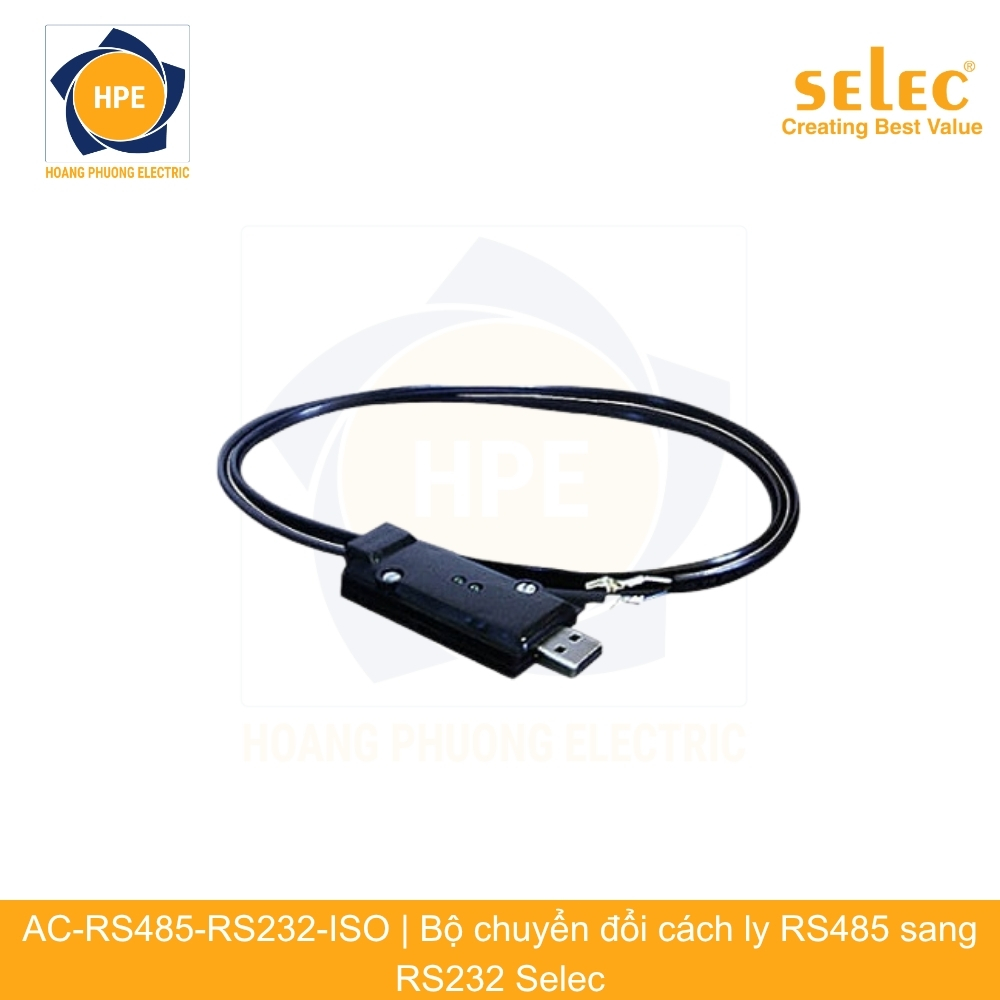

Bộ chuyển đổi tín hiệu Selec AC-RS485-RS232-ISO

Bộ chuyển đổi cách ly RS485 sang RS232 Selec AC-RS485-RS232-ISO – Thiết bị chuyển đổi truyền thông công nghiệp chính hãng

Bộ chuyển đổi truyền thông Selec AC-RS485-RS232-ISO (Optically Isolated RS485 to RS232 Converter) là thiết bị giao tiếp tín hiệu số chuyên dụng chuẩn công nghiệp thuộc thương hiệu Selec (Ấn Độ). Thiết bị được thiết kế dạng module gắn thanh ray DIN rail 35mm, tích hợp công nghệ cách ly quang học cao áp (Optical Isolation 3000V DC) giữa hai cổng truyền thông RS232 và RS485. Thiết bị có nhiệm vụ kết nối mạng lưới đồng hồ đo điện đa năng, bộ điều khiển nhiệt độ, rơ le bảo vệ Selec tới các cổng COM RS232 của PLC, máy tính công nghiệp IPC hoặc RTU, đồng thời bảo vệ tối đa thiết bị điều khiển khỏi các xung sét lan truyền, xung điện áp đột biến và hiện tượng chênh lệch mass đất.

Thông tin chi tiết và bảng thông số kỹ thuật của Bộ chuyển đổi cách ly RS485 sang RS232 Selec AC-RS485-RS232-ISO đã được cập nhật chi tiết dưới đây:

Giới thiệu sản phẩm Selec AC-RS485-RS232-ISO

• Sản phẩm chính hãng từ Selec – nhà sản xuất thiết bị đo kiểm, giám sát và tự động hóa công nghiệp hàng đầu Ấn Độ.
• Trang bị công nghệ cách ly quang 3 cổng (Galvanic Isolation 3kV) ngăn cách hoàn toàn giữa mạch nguồn, cổng RS232 và cổng RS485.
• Đèn LED chỉ thị trực quan: LED báo nguồn (Power), LED truyền dữ liệu (Tx) và LED nhận dữ liệu (Rx) giúp giám sát tình trạng đường truyền thuận tiện.
• Tốc độ truyền dữ liệu (Baud Rate) linh hoạt: Hỗ trợ từ 300 bps đến 115.2 kbps, tự động nhận diện và điều hướng dữ liệu.
• Khoảng cách truyền tín hiệu RS485 lên đến 1.200 mét, kết nối đồng thời tối đa 32 thiết bị trên cùng một tuyến bus.
• Nguồn cấp dải rộng linh hoạt: 90 – 270V AC/DC hoặc tùy chọn nguồn phụ 24V DC, vận hành ổn định trong môi trường biến động điện áp.

Quy ước mã sản phẩm Selec dòng phụ kiện AC

Dòng thiết bị chuyển đổi truyền thông Selec AC có quy ước mã hóa tiêu chuẩn như sau:

• AC-RS485-RS232-ISO: Bộ chuyển đổi cách ly quang giữa chuẩn truyền thông nối tiếp RS485 và RS232.
• AC-USB-RS485-02: Cáp chuyển đổi giao tiếp trực tiếp từ cổng USB máy tính sang RS485.
• Ký hiệu “-ISO”: Tích hợp mạch cách ly quang cao áp (Opto-Isolation 3000V DC) bảo vệ chống xung sét và nhiễu công nghiệp.

Đặc điểm và nguyên lý hoạt động của Selec AC-RS485-RS232-ISO

Selec AC-RS485-RS232-ISO chuyển đổi tín hiệu truyền thông single-ended của chuẩn RS232 sang tín hiệu vi sai đối xứng của chuẩn RS485 và ngược lại thông qua các linh kiện cách ly quang học tốc độ cao (Optocouplers):

• Cách ly quang 3000V DC bảo vệ thiết bị: Triệt tiêu hoàn toàn vòng lặp mass (Ground Loop) giữa các tủ điện ở xa nhau, ngăn ngừa các sự cố điện giật ngược làm cháy cổng nối tiếp của PLC, RTU hoặc máy chủ SCADA khi xảy ra sự cố chập chạm điện áp cao.
• Tự động điều hướng dữ liệu (Automatic Send Data Control): Mạch phần cứng tự động chuyển mạch giữa chế độ thu và phát dữ liệu, không đòi hỏi phần mềm phải điều khiển chân luồng tín hiệu RTS.
• Khả năng chống nhiễu điện từ cực mạnh: Vận hành ổn định ngay cả khi đặt cạnh các tủ biến tần công suất lớn, tủ khởi động mềm và hệ thống máy cắt ACB/MCCB.

Kích thước và hướng dẫn lắp đặt Selec AC-RS485-RS232-ISO

Thiết bị sở hữu kích thước module DIN rail 35 x 90 x 70.5 mm, lắp đặt chuyên nghiệp trong tủ điều khiển:

• Cách cố định: Gài trực tiếp lên thanh ray nhôm DIN Rail 35mm trong tủ điện tự động hóa.
• Sơ đồ đấu nối dây:

  • Cấp nguồn 90 – 270V AC/DC vào chân nguồn nuôi (L – N).

  • Phía RS-232: Cắm cáp DB9 hoặc nối 3 dây (Tx, Rx, GND) về cổng COM của PLC / máy tính.

  • Phía RS-485: Nối 2 dây (D+ và D-) bằng cáp xoắn chống nhiễu STP tới toàn bộ mạng lưới đồng hồ Selec (nối song song kiểu Daisy-chain).

  • Nối chân Shield vào lưới chống nhiễu của cáp để tăng cường độ ổn định đường truyền.

•

Ứng dụng thực tế của Selec AC-RS485-RS232-ISO

Với độ an toàn cách ly vượt trội, Selec AC-RS485-RS232-ISO là giải pháp tin cậy cho các hệ thống tự động hóa công nghiệp:

• Giao tiếp PLC với mạng đồng hồ điện: Kết nối PLC Mitsubishi, Siemens, Omron (có cổng RS-232) với hệ thống đồng hồ đo đa năng MFM284, MFM384 qua giao thức Modbus RTU.
• Hệ thống giám sát điện năng trạm biến áp: Truyền dữ liệu đo đếm điện năng từ các tủ phân phối hạ thế về tủ điều khiển trung tâm khoảng cách xa an toàn.
• Bảo vệ cổng COM máy tính công nghiệp (IPC): Ngăn ngừa hiện tượng quá áp trên đường truyền RS-485 làm hỏng cổng nối tiếp của máy chủ giám sát.

Bảng mã các dòng thiết bị và phụ kiện Selec

Tham khảo thêm các thiết bị chuyển đổi USB sang RS485 AC-USB-RS485-02, đồng hồ đo điện đa năng MFM284, EM368-C và rơ le bảo vệ Selec tại danh mục thiết bị chính hãng của chúng tôi.

Kết luận

Bộ chuyển đổi cách ly RS485 sang RS232 Selec AC-RS485-RS232-ISO là sự lựa chọn tối ưu đảm bảo sự an toàn, tin cậy và liên tục cho đường truyền tín hiệu trong môi trường công nghiệp khắc nghiệt. Sản phẩm nhập khẩu chính hãng Selec Ấn Độ đầy đủ CO/CQ.

Hãy liên hệ ngay cho chúng tôi để nhận báo giá Bộ chuyển đổi Selec AC-RS485-RS232-ISO chính hãng với mức giá cạnh tranh nhất thị trường.
