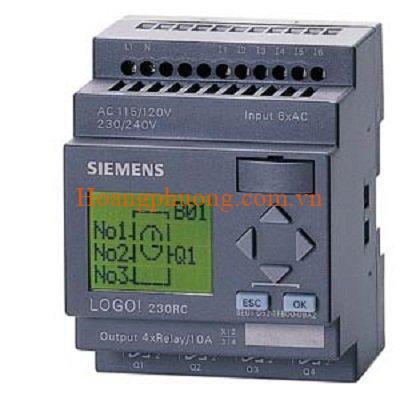

Bộ lập trình Logo Siemens 230RC

Bộ lập trình PLC Logo 230RC Siemens
Bộ lập trình Logo Siemens 230RC

Siemens Logo 6ED1052-1FB00-0BA6, Siemens LOGO 6ED1052-1FB00-0BA8, Bộ lập trình LOGO, PLC LOGO Siemens.

Bộ lập trình được sữ dung trong điều khiển các thiết bị đèn, quạt, máy bơm nước, các thiết bị chiếu sáng. Lập trình điều khiển theo thời gian thực, điều khiển nhiệt độ, độ ẩm, áp suất.

Bộ lập trình PLC LOGO 230RC Cung cấp các giải pháp cho kỹ thuật lắp đặt và lắp đặt (ví dụ: chiếu sáng bậc thang, chiếu sáng ngoài trời, cửa cuốn…), tủ chuyển đổi, cũng như cho cơ khí và thiết bị kỹ thuật (ví dụ cho các hệ thống điều khiển cửa, hệ thống điều hòa không khí, hoặc máy bơm nước mưa vv).

LOGO! Cũng có thể được thực hiện cho các hệ thống điều khiển đặc biệt trong nhà kính hoặc cho tín hiệu điều khiển xử lý bằng cách kết nối một mô-đun truyền thông để kiểm soát máy móc.

 Bộ lập trình PLC LOGO 230RC và card mở rộng Siemens.

Về thông số Bộ lập trình PLC LOGO 230RC.

Model: Siemens “6ED1052-1FB00-0BA6″, Siemens LOGO “6ED1052-1FB00-0BA8″

Nguồn cấp có hai loại: Class 1  dưới 24 V, điện áp 12 V DC, 24 V DC, 24 V AC.
Class 2 trên  24 V, điện áp từ 115…240 V AC/DC.

Đối với loại Bộ lập trình PLC LOGO 230RC thì sữ dụng nguồn cấp 115~240Vac/dc.

Loại có hiển thị: 4 ngõ ra relay 10A, 8 ngõ vào.

Thông số kích thước Siemens 6ED1052-1FB00-0BA6.

 Kích thước bộ lập trình PLC LOGO 230RC.

1. Hai chân cấp nguồn 220VAC.
2. Tám ngõ vào tín hiệu
3. Bốn ngõ ra điều khiển kiểu relay, tiếp điểm 10A.
4. Khe cắm cáp lập trình với máy tính.
5. Phím lập trình
6. Màn hình hiển thị kiểu LCD.

Với kích thước nhỏ gọn, lắp đặt kiểu din-rail, dễ dàng lập trình logic trên phím bấm với màn hình hiển thị LCD hoặc sử dụng cáp kết nối máy tính để lập trình.

Sơ đồ nối dây của bộ lập trình Logo.

 Sơ đồ nối dây ngõ vào và ngõ ra.
