Dòng xuyến CBCT dùng cho rơ le bảo vệ Selec CBCT35-1

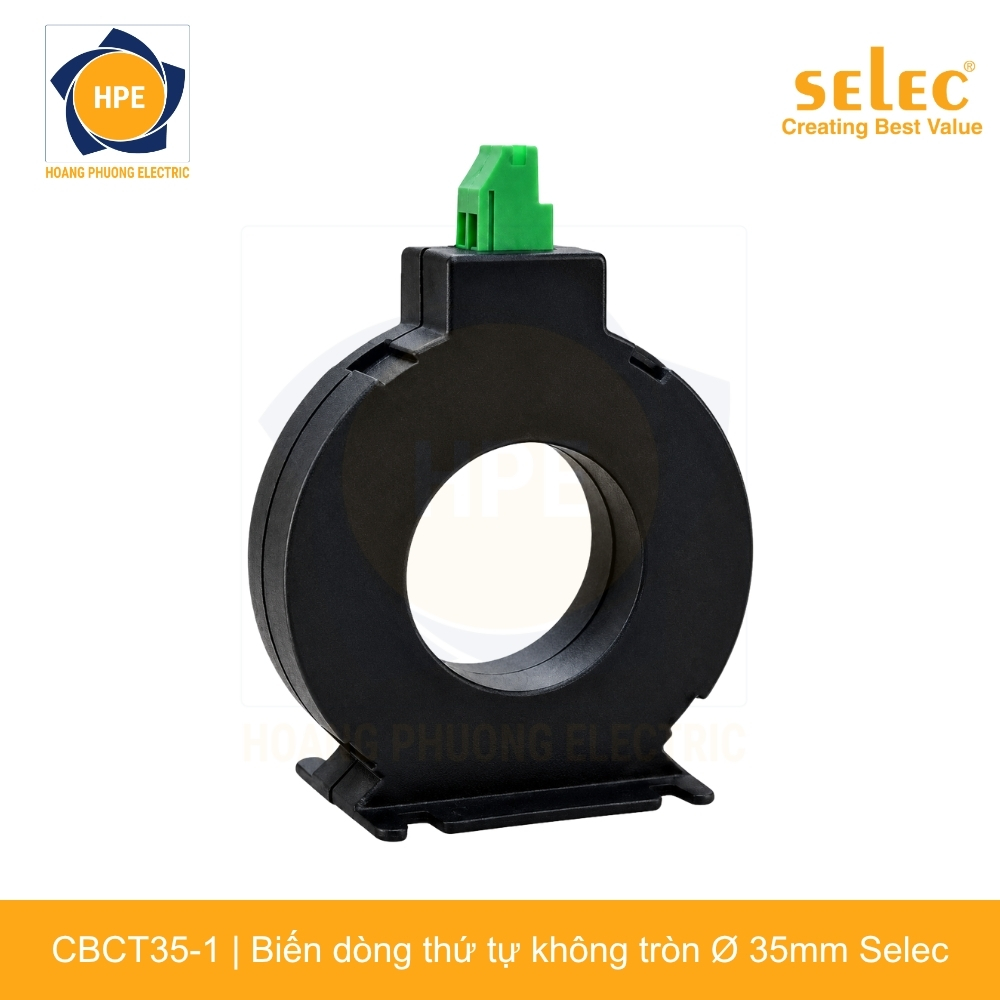

Biến dòng thứ tự không tròn Ø 35mm Selec CBCT35-1 – Biến dòng xuyến bảo vệ dòng rò chính hãng

Biến dòng thứ tự không Selec CBCT35-1 (Core Balance Current Transformer – CBCT) là dòng cảm biến biến dòng xuyến nhỏ gọn cao cấp thuộc thương hiệu Selec (Ấn Độ). Thiết bị sở hữu đường kính lỗ xuyên tâm Ø 35 mm, được thiết kế chuyên biệt để luồn đồng thời toàn bộ các dây pha và dây trung tính cho các tuyến cáp tải nhánh, cáp cấp nguồn máy công cụ hoặc tủ điều khiển độc lập. Thiết bị có nhiệm vụ phát hiện nhanh chóng các dòng rò vi sai và truyền tín hiệu chuẩn xác về rơ le bảo vệ dòng rò kỹ thuật số (như Selec 900ELR-2-230V) để ngắt nguồn tức thì, bảo vệ an toàn chống điện giật và cháy nổ.

Thông tin chi tiết và bảng thông số kỹ thuật của Biến dòng thứ tự không Selec CBCT35-1 đã được cập nhật chi tiết dưới đây:

Giới thiệu sản phẩm Biến dòng Selec CBCT35-1

• Sản phẩm chính hãng từ Selec – thương hiệu hàng đầu Ấn Độ về giải pháp đo kiểm, bảo vệ điện và tự động hóa công nghiệp.
• Đường kính trong lỗ xuyên tâm Ø 35 mm, kích thước siêu nhỏ gọn, tối ưu hoàn hảo cho không gian tủ điện chật hẹp.
• Tỷ số chuyển đổi dòng rò định mức tiêu chuẩn 1/1000, độ nhạy cao, phát hiện dòng chạm đất từ 30mA đến 30A.
• Lõi thép từ tính cao cấp tổn hao thấp, đúc nguyên khối trong vỏ bọc nhựa ABS chống cháy, chịu nhiệt và chống va đập.
• Thiết kế chân đế bắt vít cố định chắc chắn trên mặt panel tủ điện hoặc đáy tủ điều khiển máy móc.

Quy ước mã sản phẩm Selec dòng CBCT

Dòng biến dòng thứ tự không Selec CBCT có cách đặt mã theo đường kính trong lỗ xuyên tâm:

• CBCT35-1: Biến dòng xuyến dòng rò đường kính trong lỗ xuyên Ø 35 mm (tuyến cáp tải nhỏ, tủ máy đơn lẻ).
• CBCT70-1: Biến dòng xuyến dòng rò đường kính trong lỗ xuyên Ø 70 mm (tuyến cáp phân phối tầng, tủ nhánh DB).
• CBCT120-1: Biến dòng xuyến dòng rò đường kính trong lỗ xuyên Ø 120 mm (tủ điện tổng MSB).
• CBCT210-1 / CBCT310-1: Phiên bản đường kính ngoại cỡ Ø 210 mm / Ø 310 mm.
• Đuôi “-1”: Tỷ số biến dòng định mức 1/1000 tiêu chuẩn công nghiệp.

Đặc điểm và nguyên lý hoạt động của Selec CBCT35-1

Selec CBCT35-1 hoạt động dựa trên định luật cảm ứng Faraday và nguyên lý cân bằng dòng điện Kirchhoff:

• Trạng thái mạng điện an toàn: Khi hệ thống không bị chạm chập hay rò rỉ điện, tổng dòng điện vector tức thời đi qua lỗ xuyến triệt tiêu lẫn nhau ($I_A + I_B + I_C + I_N = 0$), không có điện áp thứ cấp đưa về rơ le.
• Trạng thái rò rỉ điện hoặc chạm đất: Khi thiết bị rò điện, tổng dòng đi qua biến dòng xuất hiện sai lệch vi sai $I_{leakage} neq 0$. Lõi từ CBCT xuất hiện từ thông cảm ứng tỷ lệ 1/1000 truyền về rơ le 900ELR-2-230V để ra lệnh ngắt cuộn Shunt Trip của Aptomat ngay lập tức.
• Độ nhạy siêu cao: Nhờ kích thước lõi từ nhỏ gọn Ø 35mm, từ thông tập trung cao giúp rơ le bắt cực nhạy các dòng chạm đất nhỏ từ 30mA (ngưỡng bảo vệ tính mạng con người).

Kích thước và hướng dẫn lắp đặt Selec CBCT35-1

Thiết bị sở hữu đường kính lỗ trong Ø 35 mm, thi công nhanh gọn theo các hướng dẫn kỹ thuật sau:

• Quy tắc luồn dây cáp bắt buộc:

  • Với mạng 3 pha: Luồn cả 3 dây pha và 1 dây trung tính cùng đi qua tâm biến dòng theo cùng một chiều.

  • Với mạng 1 pha: Luồn cả dây pha (L) và dây trung tính (N) đi qua tâm biến dòng.

  • Tuyệt đối KHÔNG luồn dây tiếp địa (PE / Dây nối đất) qua lòng biến dòng CBCT.

• Đấu nối dây tín hiệu về Rơ le:

  • Sử dụng cặp dây đôi xoắn (Twisted Pair) nối từ 2 cực S1 – S2 của CBCT35-1 về chân nhận tín hiệu của rơ le bảo vệ dòng rò 900ELR-2-230V.

  • Đảm bảo các đầu cos được siết chặt tiếp xúc tốt, tránh hiện tượng lỏng tiếp xúc gây tác động nhầm.

• Cố định cơ học: Bắt ốc siết chân đế cố định biến dòng chắc chắn vào tấm đáy tủ hoặc khung gá thiết bị.
•

Ứng dụng thực tế của Biến dòng Selec CBCT35-1

Nhờ kích thước nhỏ gọn và độ tin cậy cao, Selec CBCT35-1 là lựa chọn lý tưởng cho các vị trí lắp đặt cục bộ:

• Tủ điều khiển máy CNC, máy công cụ: Bảo vệ chống rò điện ra vỏ máy cơ khí, đảm bảo an toàn tuyệt đối cho công nhân đứng máy.
• Tủ điện máy bơm chìm, bơm nước thải công nghiệp: Phát hiện hiện tượng rò điện do nước ngấm vào buồng cuộn dây motor bơm.
• Tủ phân phối nhánh văn phòng, phòng thí nghiệm: Giám sát bảo vệ an toàn cho các thiết bị văn phòng, máy tính và thiết bị đo nhạy cảm.
• Kích ngắt Shunt Trip của Aptomat MCCB / MCB: Tự động cách ly nhánh phụ tải bị lỗi mà không làm gián đoạn nguồn điện của toàn hệ thống.

Bảng mã các dòng biến dòng thứ tự không Selec

Tham khảo thêm các dòng biến dòng xuyến dòng rò Selec CBCT70-1 (Ø 70mm), CBCT120-1 (Ø 120mm), CBCT210-1 (Ø 210mm) và rơ le bảo vệ dòng rò Selec tại danh mục thiết bị chính hãng của chúng tôi.

Kết luận

Biến dòng thứ tự không Selec CBCT35-1 là giải pháp bảo vệ rò điện hiệu quả, nhỏ gọn và tiết kiệm chi phí hàng đầu cho các nhánh phụ tải công nghiệp. Sản phẩm được nhập khẩu chính hãng Selec Ấn Độ đầy đủ CO/CQ.

Hãy liên hệ ngay cho chúng tôi để nhận báo giá Biến dòng Selec CBCT35-1 chính hãng với chiết khấu tốt nhất thị trường.
