Relay điện tử Schneider EOCRSS-60S

  • Mã SP: EOCRSS-60S
  • Giá bán: 0₫
    ₫
  • Tình trạng: Còn hàng
    • No attributes
Mô tả sản phẩm:

Relay điện tử EOCRSS-60S Schneider

  • Bảo vệ quá tải, mất pha, kẹt rotor.
  • Điện áp nguồn điều khiển autovolt.
  • 2 timer riêng biệt thời gian quá tải và khởi động giúp cài đặt chính xác dòng bảo vệ.
  • Dùng cho động cơ điện 1 pha, 3 pha.
0975123698

Relay điện tử EOCRSS-60S Schneider

Mã hàng: EOCRSS-60S

Dòng từ 6A – 60A, Điện áp làm việc 24-240VAC/DC

Sản phẩm phổ thông nhất và đặc trưng nhất của
relay điện tử.
  • Bảo vệ quá tải, mất pha, kẹt rotor.
  • Điện áp nguồn điều khiển autovolt.
  • 2 timer riêng biệt thời gian quá tải và khởi động
  • giúp cài đặt chính xác dòng bảo vệ.
  • Dùng cho động cơ điện 1 pha, 3 pha.
Tên Relay bảo vệ EOCRSS-60S Schneider
Loại  tiêu chuẩn
Điện áp làm việc  24…240 VAC/DC
Điện năng tiêu thụ  < 2W
Dòng từ  6…60 A
Tiếp điểm  1 NC + 1 NO
Thời gian bắt đầu  0.5s, 1…30s
Thời gian trễ trip quá tải  0.5s, 1…10s
Chỉ báo  Led xanh lá cho Điện, Led cam cho trip
Bảo vệ  quá tải, mất pha, kẹt rotor
2 timer riêng biệt  thời gian quá tải và khởi động giúp cài đặt chính xác dòng bảo vệ
Gắn  35mm DIN-Rail/Bảng điều chỉnh gắn
Nhiệt độ hoạt động  -20…60 °C
Nhiệt độ bảo quản  -30…80 °C
Cấp bảo vệ  IP 20
Trọng lượng  140 g
Mã số đặt hàng :
EOCRSS-05S : Dòng từ 0.5A – 6A, Điện áp làm việc 24-240VAC/DC
EOCR-SS-05N-440: Dòng từ 0.5A – 6A.
EOCRSS-30S : Dòng từ 3A – 30A, Điện áp làm việc 24-240VAC/DC
EOCR-SS-30N-440: Dòng từ 3A – 30A.
EOCRSS-60S : Dòng từ 6A – 60A, Điện áp làm việc 24-240VAC/DC
EOCR-SS-60N-440: Dòng từ 6A – 60A.

Trên 60A dùng EOCR-SS-05S với CT phụ tương ứng.

Cảm biến dòng điện 3 pha qua 2 CT trên relay. 2 timer độc lập.
D-time : thời gian cho phép khởi động.
O-time : thời gian cho phép quá tải.
Load : Đo dòng điện của động cơ và cài đặt dòng bảo vệ.
–  Bảo vệ quá tải, mất pha, kẹt rotor.
–  Dùng cho động cơ điện : 3 pha, 1 pha
Mã số đặt hàng và phạm vi bảo vệ
        Với dòng tải trên 60A dùng mẫu EOCR-DS-05 kết hợp với CT phụ tương ứng.
EOCRSS-05S + 3CT 100/5 : Dòng từ 10A – 120A
……………………………………………………
EOCRSS-05S + 3CT 600/5 : Dòng từ 60A – 720A
Sơ đồ đấu dây
Hướng dẫn sử dụng mở rộng phạm vi bảo vệ cho EOCR – SS
Khác với relay nhiệt ( phạm vi hiệu chỉnh hẹp và bất tiện) EOCR cung cấp khả năng tùy biến rất hữu dụng cho phép mở rộng không giới hạn phạm vi bảo vệ của relay.
Cho động cơ có dòng nhỏ dòng trên relay.
Với EOCR bạn làm được tất cả, EOCR cho phép dùng relay có dòng lớn hơn bảo vệ động cơ có dòng nhỏ hơn bằng cách quấn thêm số vòng nhất định lên CT của relay ( xem hình)

 H1 :Xỏ 1 lần qua CT

H2 : Xỏ 2 lần qua CT

H3: Xỏ 3 lần qua CT
Với EOCR SS 30 :
+ Khi xỏ như hình 1 : phạm vi bảo vệ bằng đúng giá trị ghi trên relay là 3-30A.
+ Khi xỏ như hình 2 : phạm vi bảo vệ GIẢM ĐI 1/2 LẦN giá trị ghi trên relay là 1.5-17A.
+ Khi xỏ như hình 3 : phạm vi bảo vệ GIẢM ĐI 1/3 LẦN giá trị ghi trên relay là 1-12.5A.
Làm tương tự cho bất kỳ model nào của EOCR để có giá trị bảo vệ phù hợp.
Cho động cơ có dòng lớn hơn 60A.
Với dòng lớn hơn 60A, EOCR qui định sử dụng loại EOCRSS-05S (hay tương đương) dùng kèm với CT phụ tương ứng lúc đó phạm vi bảo vệ của relay sẽ được mở rộng theo tỉ số của CT.

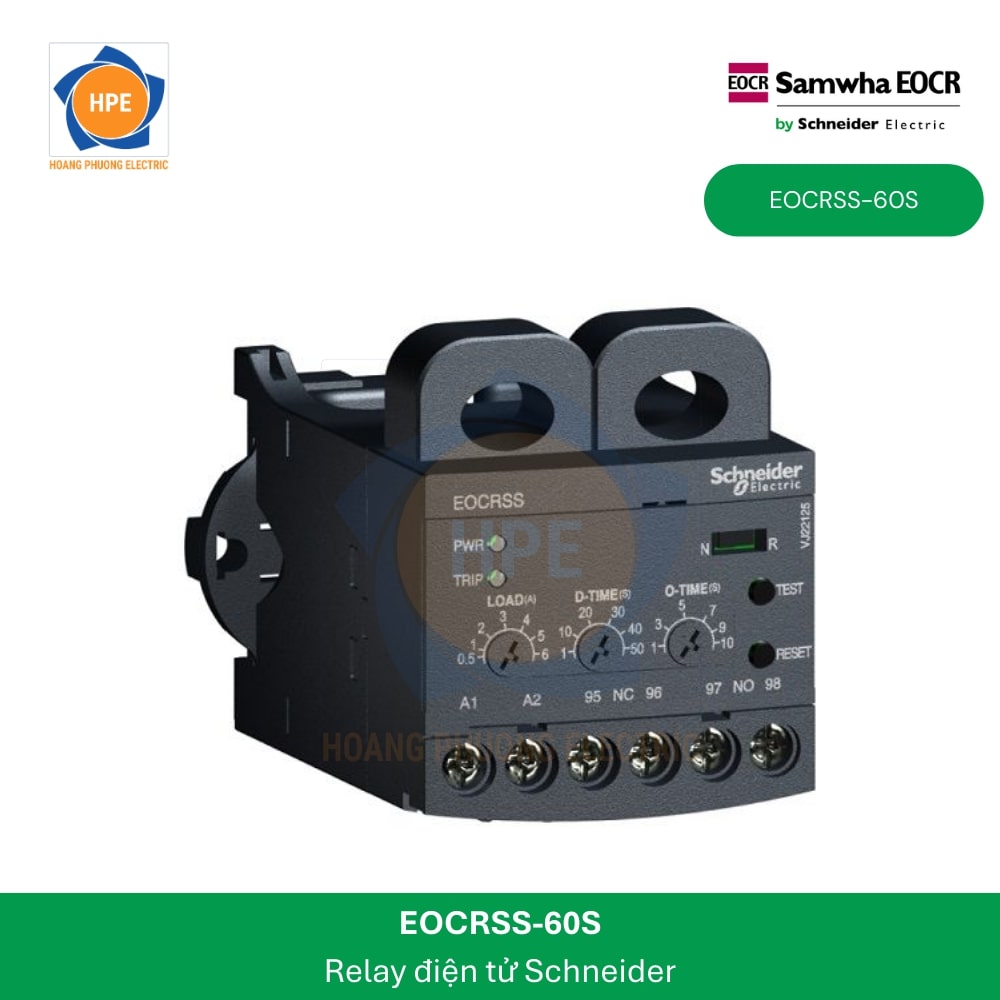

Hình ảnh thực tế của Rơ le điện tử Schneider
Chi tiết sản phẩm: Schneider EOCRSS
Hãy liên hệ với chúng tôi  để mua được Rơ le điện tử EOCRSS-60S Schneider chính hãng với giá cả tốt nhất.
