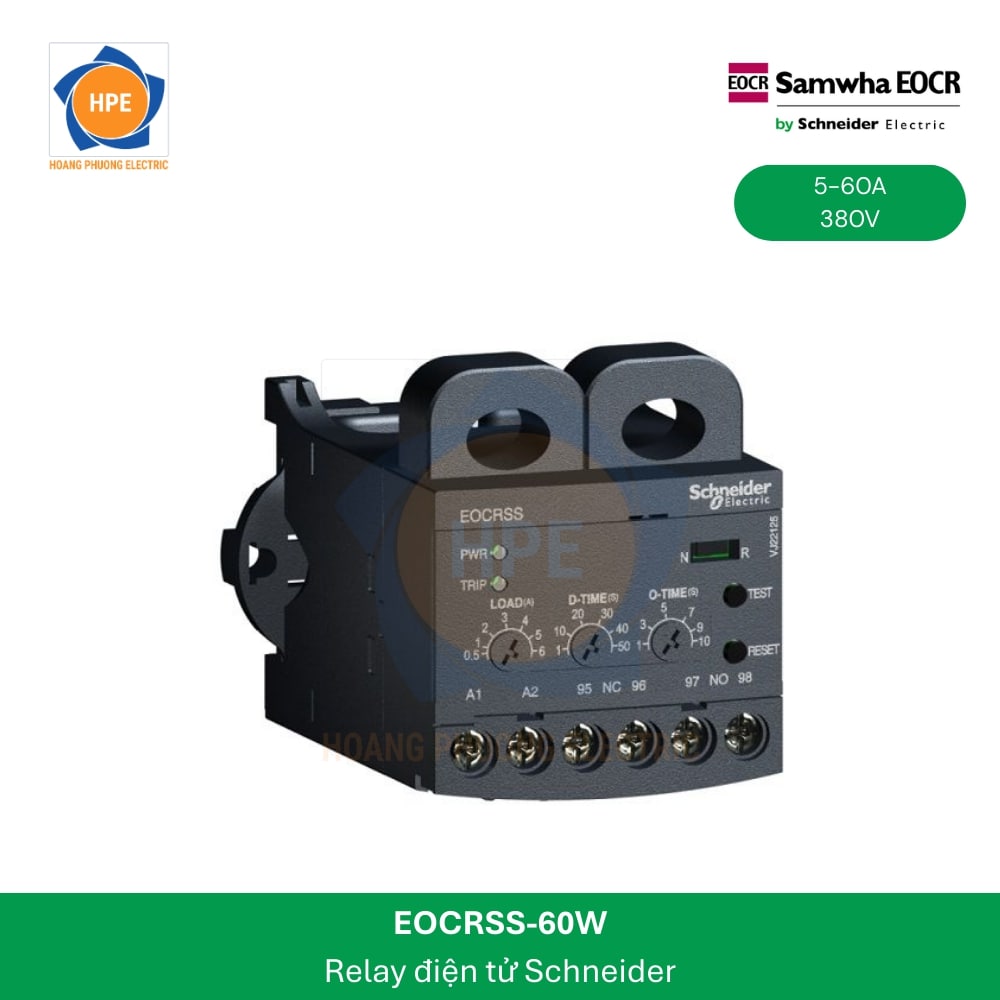

Rơ le điện tử Schneider EOCRSS-60W

  • Mã SP: EOCRSS-60W
  • Giá bán: 0₫
  • Tình trạng: Còn hàng
  • No attributes
Mô tả sản phẩm:

Rơ le điện tử EOCRSS-60W Schneider

Mã hàngEOCRSS-60W

Dòng từ 5A – 60A
Điện áp làm việc 380-440 VAC (50/60Hz)
Chức năng bảo vệ
  •  Bảo vệ quá tải, mất pha, kẹt rotor.
  •  Điện áp nguồn điều khiển autovolt.
  •  2 timer riêng biệt thời gian quá tải và khởi động
  • giúp cài đặt chính xác dòng bảo vệ.
  •  Dùng cho động cơ điện 1 pha, 3 pha

Rơ le điện tử EOCRSS-60W Schneider

Mã hàngEOCRSS-60W

Dòng từ 5A – 60A
Điện áp làm việc 380-440 VAC (50/60Hz)
Chức năng bảo vệ
  •  Bảo vệ quá tải, mất pha, kẹt rotor.
  •  Điện áp nguồn điều khiển autovolt.
  •  2 timer riêng biệt thời gian quá tải và khởi động
  • giúp cài đặt chính xác dòng bảo vệ.
  •  Dùng cho động cơ điện 1 pha, 3 pha
Mã cũ : EOCRSS-60NW7 : Dòng từ 5A – 60A, Điện áp làm việc 380-440 VAC (50/60Hz)
Tên sản phẩm  Rơ le EOCRSS-60W Schneider
Loại  tiêu chuẩn
Điện áp làm việc  380…440 VAC
Điện năng tiêu thụ  < 2W
Dòng từ  5…60 A
Tiếp điểm  1 NC + 1 NO
Thời gian bắt đầu  0.5s, 1…30s
Thời gian trễ trip quá tải  0.5s, 1…10s
Chỉ báo  Led xanh lá cho Điện, Led cam cho trip
bảo vệ  quá tải, mất pha, kẹt rotor
2 timer riêng biệt  Thời gian quá tải và khởi động giúp cài đặt chính xác dòng bảo vệ – Gắn: 35mm DIN-Rail/Bảng điều chỉnh gắn
Nhiệt độ hoạt động  -20…60 °C
Nhiệt độ bảo quản  -30…80 °C
Cấp bảo vệ  IP 20
Trọng lượng  140 g
  Mã số đặt hàng :
+ EOCRSS-05W : Dòng từ 0.5A – 6A, Điện áp làm việc 380-440 VAC (50/60Hz)
  Mã cũ : EOCRSS-05NW7 : Dòng từ 0.5A – 6A, Điện áp làm việc 380-440 VAC (50/60Hz)
+ EOCRSS-30W : Dòng từ 3A – 30A, Điện áp làm việc 380-440 VAC (50/60Hz)
Mã cũ : EOCRSS-30NW7: Dòng từ 3A – 30A, Điện áp làm việc 380-440 VAC (50/60Hz)
+ EOCRSS-60W : Dòng từ 5A – 60A, Điện áp làm việc 380-440 VAC (50/60Hz)
Mã cũ : EOCRSS-60NW7 : Dòng từ 5A – 60A, Điện áp làm việc 380-440 VAC (50/60Hz)

Trên 60A dùng EOCR-SS-05W với CT phụ tương ứng.

Cảm biến dòng điện 3 pha qua 2 CT trên relay. 2 timer độc lập.
D-time : thời gian cho phép khởi động.
O-time : thời gian cho phép quá tải.
Load : Đo dòng điện của động cơ và cài đặt dòng bảo vệ.
–  Bảo vệ quá tải, mất pha, kẹt rotor.
–  Dùng cho động cơ điện : 3 pha, 1 pha
Mã số đặt hàng và phạm vi bảo vệ
        Với dòng tải trên 60A dùng mẫu EOCR-SS-05 kết hợp với CT phụ tương ứng.
EOCRSS-05W + 3CT 100/5 : Dòng từ 10A – 120A
……………………………………………………
EOCRSS-05W + 3CT 600/5 : Dòng từ 60A – 720A
Sơ đồ đấu dây
Kích thước
Hướng dẫn sử dụng mở rộng phạm vi bảo vệ cho EOCR – SS
Khác với relay nhiệt ( phạm vi hiệu chỉnh hẹp và bất tiện) EOCR cung cấp khả năng tùy biến rất hữu dụng cho phép mở rộng không giới hạn phạm vi bảo vệ của relay.
Cho động cơ có dòng nhỏ dòng trên relay.
Với EOCR bạn làm được tất cả, EOCR cho phép dùng relay có dòng lớn hơn bảo vệ động cơ có dòng nhỏ hơn bằng cách quấn thêm số vòng nhất định lên CT của relay ( xem hình)
 H1 :Xỏ 1 lần qua CT
 H2 : Xỏ 2 lần qua CT
 H3: Xỏ 3 lần qua CT
Với EOCR SS 30 :
+ Khi xỏ như hình 1 : phạm vi bảo vệ bằng đúng giá trị ghi trên relay là 3-30A.
+ Khi xỏ như hình 2 : phạm vi bảo vệ GIẢM ĐI 1/2 LẦN giá trị ghi trên relay là 1.5-17A.
+ Khi xỏ như hình 3 : phạm vi bảo vệ GIẢM ĐI 1/3 LẦN giá trị ghi trên relay là 1-12.5A.
Làm tương tự cho bất kỳ model nào của EOCR để có giá trị bảo vệ phù hợp.
Cho động cơ có dòng lớn hơn 60A.
Với dòng lớn hơn 60A, EOCR qui định sử dụng loại EOCRSS-05S (hay tương đương) dùng kèm với CT phụ tương ứng lúc đó phạm vi bảo vệ của relay sẽ được mở rộng theo tỉ số của CT.
Chi tiết sản phẩmSchneider EOCRSS
Hãy liên hệ với chúng tôi  để mua được Rơ le điện tử EOCRSS-60W Schneider chính hãng với giá cả tốt nhất.

* Quý khách đặt hàng hoặc liên hệ với nhân viên tư vấn để được mức chiết khấu tốt nhất.
