Máy biến dòng hạ thế kiểu đúc Epoxy là thiết bị dùng để biến đổi dòng điện xoay chiều có giá trị lớn thành giá trị thích hợp cho các dụng cụ đo lường điện và thiết bị bảo vệ ở lưới điện hạ thế (tới 1,2kV) . Máy biến dòng hạ thế có tính năng và độ tin cậy cao, được sản xuất trên dây chuyền công nghệ và thiết bị hiện đại, đảm bảo chất lượng theo ISO 9001:2015, đạt cấp chính xác theo tiêu chuẩn quốc tế IEC 60044-1, IEC61869-2 vàTCVN 7697-1.

Chi tiết sản phẩm:

–  Catalogue Biến dòng EMIC – TRÒN

–  Catalogue_CT_EMIC

ĐẶC TRƯNG

• Lõi tôn bằng tôn silic chất lượng cao loại có định hướng, độ thẩm từ cao, tổn hao thấp.
• Dây quấn bằng dây êmay chất lượng cao. Nhiệt độ làm việc lên tới 155°C.
• Lõi tôn và cuộn dây được bao bọc bằng Epoxy đảm bảo cách điện cao, chịu ẩm tốt.
• Số tỷ số biến dòng 1÷2
• Vỏ ngoài bằng nhựa hoặc Epoxy đảm bảo cách điện giữa cuộn dây thứ cấp với cuộn dây sơ cấp (Cáp hoặc thanh cái).
• Cửa sổ rộng, dễ luồn cáp hoặc thanh cái.
• Có thể thay đổi tỷ số biến dòng bằng cách thay đổi số vòng dây sơ cấp.
• Ổ đấu dây có Nắp che bằng nhựa PC và Vít kẹp chì.
• Đế thép có lỗ 2 lỗ dễ cho việc lắp đặt.
• Dùng trong nhà hoặc ngoài trời.
• Chú ý cực tính khi đấu dây.
• Để phòng ngừa nguy hiểm, mạch thứ cấp của Máy biến dòng phải luôn nối với phụ tải hoặc ngắn mạch.

TÍNH NĂNG KỸ THUẬT

• Kiểu: CT0.6 (Điện áp danh định ≤ 600V) CT1 (Điện áp danh định 720 ÷1000V):
• Cấp chính xác cho đo lường: 0,5 hoặc 1
• Điện áp cao nhất (Umax): 1,2kV
• Tần số danh định (fn): 50Hz
• Dung lượng danh định: 2,5÷30VA
• Dòng sơ cấp danh định (In): 50 ÷5000A
• Dòng thứ cấp danh định (Ib): 5A hoặc 1A
• Dòng điện nhiệt (Ith): 60÷80 In/s
• Dòng điện động (Idyn): 2,5 Ith
• Thử cách điện: 3kV/phút
• Thử điện áp xung (1,2/50µs): 6kV:
• Dòng quá tải liên tục: 1,2 In
• Nhiệt độ làm việc: 0 ÷50°C
• Giới hạn tăng nhiệt độ: 60°C
• Độ ẩm tương đối max: 95%

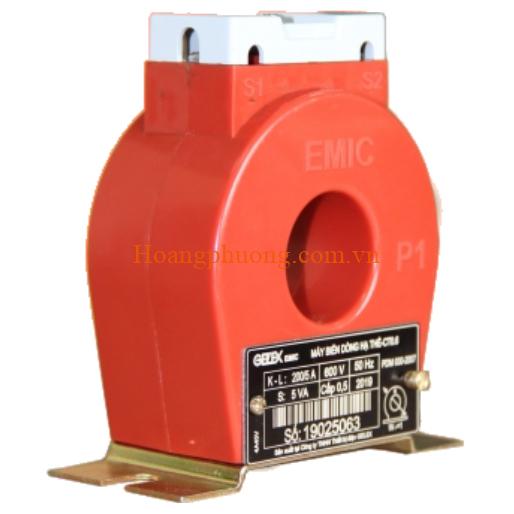

Biến dòng đo lường hạ thế tròn kiểu CT0.6

Biến dòng đo lường hạ thế Emic, hình dạng tròn, sử dụng lắp đặt cho tủ điện, lưới điện.

Dây chuyền sản xuất hiện đại, công nghệ châu âu. Sản phẩm được kiểm định tại Trung tâm Thí Nghiệm Điện 2 (nếu yêu cầu).

ĐẶC ĐIỂM CHÍNH

• Sử dụng kèm với Ampe kế, Watt kế, công tơ điện
• Đạt tiêu chuẩn chất lượng ISO9001
• Cấp chính xác đảm bảo theo IEC60185, IEC60044-1
• Lõi tôn silic chất lượng cao độ từ thẩm lớn, tổn hao thấp
• Dây quấn Emay chất lượng cao, chịu được nhiệt độ 155oC
• Vỏ ngoài bằng nhựa hoặc Epoxy, đảm bảo cách điện tốt

THÔNG SỐ KỸ THUẬT CHÍNH

• Sử dụng kèm với Ampe kế, Watt kế, công tơ điện
• Ký hiệu kiểu biến dòng đo lường : CT0.6
• Cấp chính xác cho đo lường Class (cl): 0.5 hoặc 1
• Điện áp danh định (định mức) Un: <=600V
• Tần số danh định (định mức) fn : 50Hz
• Dung lượng danh định : 5 đến 50VA
• Dòng điện sơ cấp danh định : 50 đến 10,000
• Dòng điện thứ cấp danh định : 5A hoặc 1A
• Thử cách điện : 3kV / phút
• Thử điện áp xung (1.2/50uS) : 6kV
• Dòng quá tải liên tục : 1.2In
• Nhiệt độ làm việc cho phép : 0-50oC
• Giới hạn nhiệt độ làm việc : 60oC

Biến dòng đo lường hạ thế Emic cấp chính xác 0.5 (cl 0.5) như sau

• CT0.6 – 50/5A, 70/5A – 5VA – Cl 0.5 – W=2 (2 mạch từ)
• CT0.6 – 100/5A, 125/5A, 150/5A – 5VA -Cl 0.5 – N1 (1 mạch từ)
• CT0.6 – 200/5A , 250/5A – 10VA – C l0.5 -N1
• CT0.6 – 300/5A, 10VA – 400/5A , 15VA – Cl 0.5 – N1
• CT0.6 – 500/5A ,600/5A – 15VA – CL 0.5 – N1
• CT0.6 – 750/5A – 15VA -CL 0.5 – N1
• CT0.6 – 800/5A – 15VA – CL 0.5 – N1
• CT0.6 – 1000/5 – 15VA – Cl 0.5 – N1
• CT0.6 – 1200/5 – 15VA – CL 0.5 – N1
• CT0.6 – 1500/5A , 1600/5 – 15VA – CL 0.5 – N1
• CT0.6 – 2000/5A – 15VA – N1
• CT0.6 – 2500/5A – 15VA – Cl 0.5 – N1
• CT0.6 – 3000/5A, 3200/5A – 15VA – Cl0.5 – N1
• CT0.6 – 4000/5A – 15VA – Cl 0.5 – N1
• CT0.6 – 5000/5A – 15VA – CL 0.5 – N2
