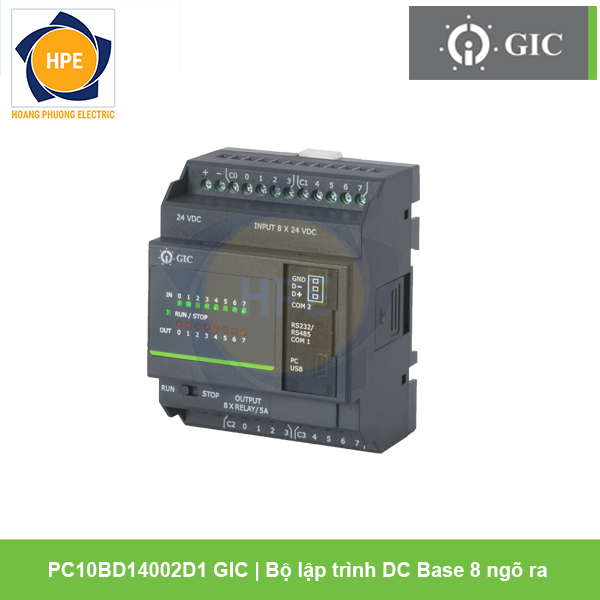

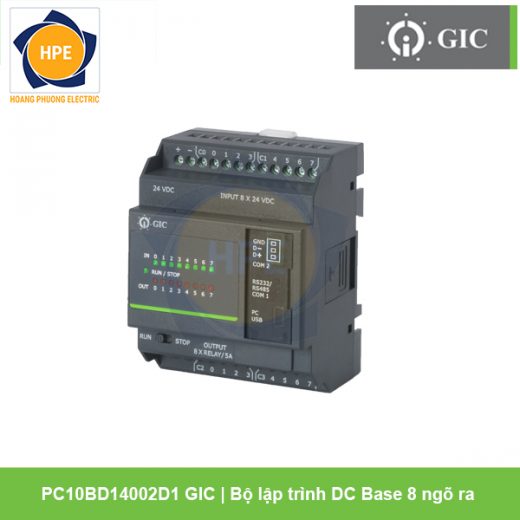

Bộ lập trình Logic GIC PC10BD14002D1

Mã SP: PC10BD14002D1
Giá bán: 0₫
₫
Tình trạng: Còn hàng

Mô tả sản phẩm:

Bộ lập trình Logic GIC PC10BD14002D1
Mã hàng: PC10BD14002D1

PLC PL – 100

Hỗ trợ mở rộng lên 100 chân I/O
Mở rộng tối đa thêm 6 module bằng cáp FRC
Module chuẩn loại Relay & MOSFET Low Side
Tốc độ ngõ ra(PTO/PWM/S-Profile) & ngõ vào (Single/Quadrature) cao
Lập trình bằng phần mềm trên PC, mô phỏng trực tiếp
Analog Voltage/Current của Inputs và Outputs là 0-10 V / 4-20 mA.

Cổng kết nối USB đến PC và RS232/RS485 kết nối HMI/SCADA

Hỗ trợ Modbus RTU
Lập trình hằng tuần, hàng tháng, hàng năm dễ dàng
Nhiều khối chức năng đa dạng

0975123698

Bộ lập trình Logic GIC PC10BD14002D1
Mã hàng: PC10BD14002D1

PLC PL – 100

Hỗ trợ mở rộng lên 100 chân I/O
Mở rộng tối đa thêm 6 module bằng cáp FRC
Module chuẩn loại Relay & MOSFET Low Side
Tốc độ ngõ ra(PTO/PWM/S-Profile) & ngõ vào (Single/Quadrature) cao
Lập trình bằng phần mềm trên PC, mô phỏng trực tiếp
Analog Voltage/Current của Inputs và Outputs là 0-10 V / 4-20 mA.

Cổng kết nối USB đến PC và RS232/RS485 kết nối HMI/SCADA

Hỗ trợ Modbus RTU
Lập trình hằng tuần, hàng tháng, hàng năm dễ dàng
Nhiều khối chức năng đa dạng

Mã hàng		PC10BD16001D1	PC10BD14002D1
Nguồn cấp		24 VDC
Độ lệch áp		-20% to +10%
Dòng điện khởi động		2.5A@24VDC
Pin dự phòng		30 ngày
Cấp nguồn ngõ ra		Không yêu cầu	19.2 đến 26.4 VDC
Digital Inputs	Số ngõ vào Digital	8	6+2 High Speed
	Nhóm chân Inputs	(4+1 Chân chung)*2	(4+1 Chân chung)*2
	Kiểu tín hiệu vào	Sinking / Sourcing
	Dải điện áp vào	0 – 26.4 VDC
	Dòng ngõ vào	1.2 mA (Max)	1.2 mA mỗi Input
	Mức Logic 0	7 VDC (Max)	7 VDC (Max)
	Mức logic 1	16 VDC (Min)	16 VDC (Min)
	Hardware Delay	5 mSec
	Thời gian lấy mẫu	28 ms
	Độ rộng xung (Min)	(Hardware Delay + Digital Filter Time) OR (System Loop Time) whichever is higher.
Digital Output	Số ngõ vào Digital	8	4+2 High Speed
	Nhóm chân Outputs	(4+1 Chân chung)*2	N A
	Output Hardware	Relay (NO)	MOSFET Low Side Driver
	Định mức tải	5A @ 230 VAC / 30 VDC	24 VDC, 500 mA
	Bảo vệ	Cầu chì ngoài	Được bảo vệ bên trong
Truyền thông	Cổng USB (PC)	Cổng USB (Kiểu B) cho liên kết PC
	Isolation for USB Port	2KV between communication lines and internal circuit.
	HMI Port (RS-232 / RS-485)	RJ11 Port for HMI RJ11 Port for HMI (or any MODBUS Device) Functional
Tính năng	Ngôn ngữ lập trình	Ladder
	Thời gian quét	50mS max
	Bộ nhớ chương trình	32k
	Bộ nhớ dữ liệu	1k
	Số chân I/O tối đa	100
	Số module mở rộng tối đa	6
LED Báo	Input	Có (LED Xanh)
	Output	Có (LED Đỏ)
	Run	Có (LED Xanh)
	Stop	Có (LED Đỏ)
	Error	Có (LED Đỏ nhấp nháy)
Kiểu lắp		Gắn trực tiếp trên thanh nhôm
Cấp bảo vệ		IP 20

Mã hàng	Mô tả
PC10BD16001D1	DC Base with 8 Digital Inputs & 8 Relay Outputs
PC10BD14002D1	DC Base with 8 Digital Inputs & 6 Transistor Low side Outputs
PC10ED08001N	DC Extension with 8 Digital Inputs
PC10ED08002N	DC Extension with 8 Relay Outputs
PC10ED16003N	DC Extension with 8 Digital Inputs and 8 Relay Outputs
PC10ED08004N	DC Extension with 8 Transistor Low Side Outputs
PC10ED08005N	DC Extension with 8 Transistor High Side Outputs
PC10EA04001N	DC Analog Extension with 4 Voltage and 4 Current Inputs
PC10EA02002N	DC Analog Extension with 2 Voltage and 2 Current Outputs
PC10AC2	RS232 Communication Cable, PL-100 to HMI / SCADA
PC10AC3	RS485 Communication Cable, PL-100 to HMI / SCADA
