ACB EasyPact EVS

ACB EasyPact EVS Schneider (800 – 4000A) – Phân phối bởi Thiết bị điện Hoàng Phương

Dòng ACB EasyPact EVS là máy cắt không khí (Air Circuit Breaker) hạ thế của Schneider Electric, đáp ứng nhu cầu bảo vệ và phân phối điện trong các công trình thương mại, tòa nhà, trung tâm dữ liệu và nhà máy công nghiệp. Đây là lựa chọn tối ưu nhờ độ tin cậy, linh hoạt và chi phí hợp lý

Catalog ACB EVS 2025

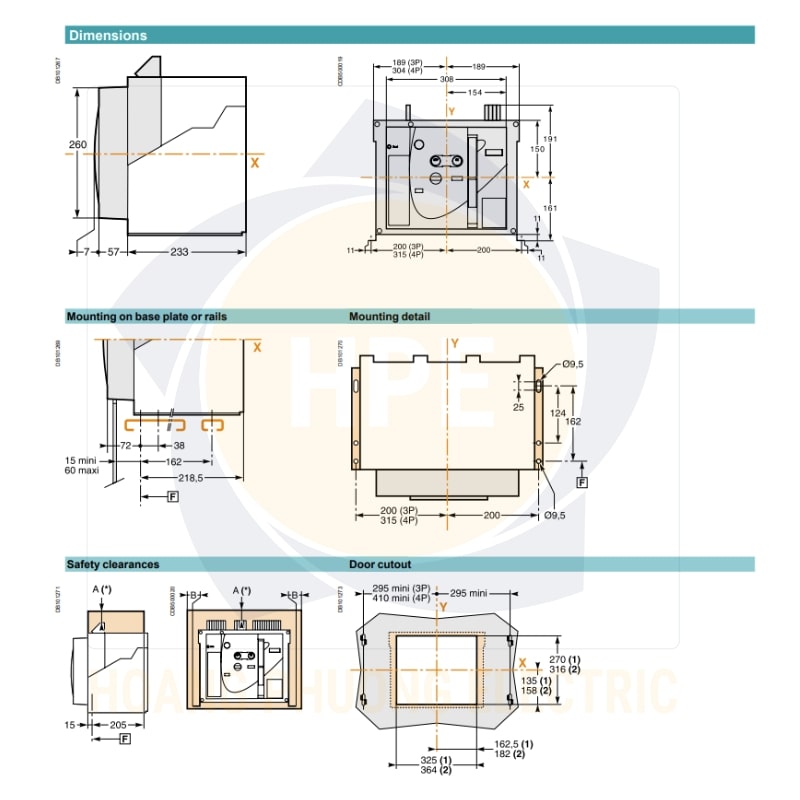

kich-thuoc-may-cat-khong-khi-acb-schneider-evs40h3mf20-fixed

✅ Thông số kỹ thuật chính

• Dải dòng định mức (In): 800A – 4000A (EVS08 đến EVS40).

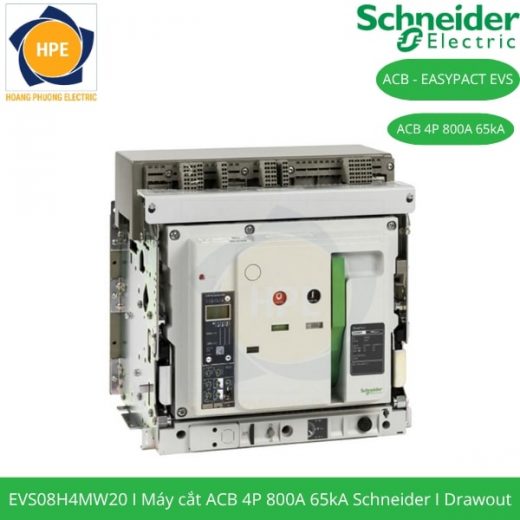

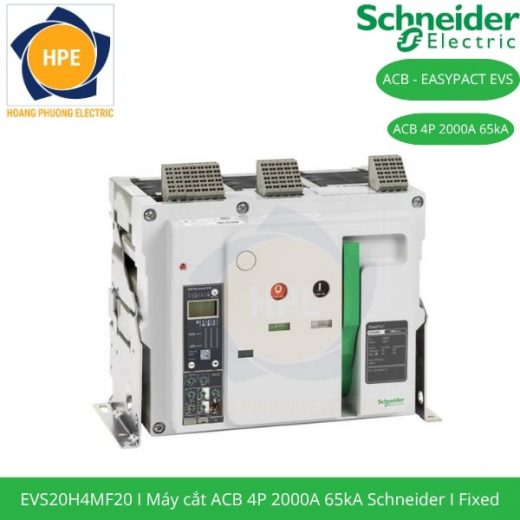

• Số cực: 3P hoặc 4P, loại cố định (Fixed) hoặc kéo rút (Withdrawable).

• Điện áp cách điện (Ui): 1000V.

• Điện áp hoạt động định mức (Ue): 690V AC – 50/60Hz.

• Khả năng cắt ngắn mạch (Icu):

  • 220–440V AC: 65kA

  • 690V AC: 50kA

• Khả năng chịu đựng dòng ngắn mạch Icw (1s): 65kA.

• Tuổi thọ cơ khí: 20.000 lần đóng cắt (có bảo trì), 10.000 lần (không bảo trì).

• Tuổi thọ điện: 5.000 lần @ 440V, 2.500 lần @ 690V.

• Kích thước (H x W x D):

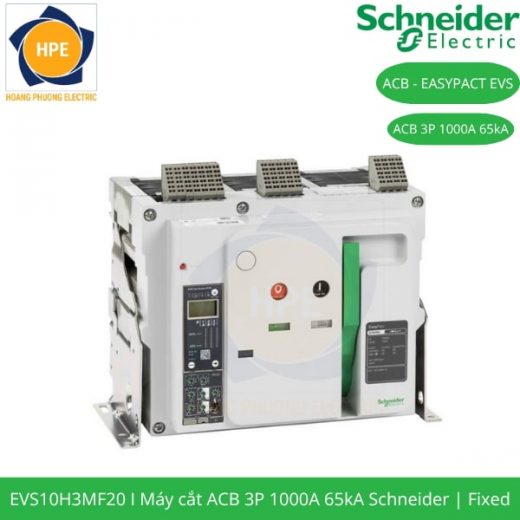

  • Loại cố định 3P: 352 × 422 × 297 mm.

  • Loại kéo rút 3P: 439 × 441 × 395 mm

✅ Các loại Trip Unit

• Trip System 2.0: Bảo vệ cơ bản (quá tải + ngắn mạch tức thời).

• Trip System 5.0: Bảo vệ chọn lọc (quá tải + ngắn mạch có trễ + tức thời).

• Trip System 6.0: Bảo vệ nâng cao (quá tải + ngắn mạch + chạm đất).

• Trip System A: Phiên bản có đo lường dòng điện, hiển thị LCD, hỗ trợ ZSI (Zone Selective Interlocking)

✅ Phụ kiện & Tính năng mở rộng

• Chỉ thị & cảnh báo: tiếp điểm phụ (OF), báo sự cố (SDE), “Ready to Close” (PF).

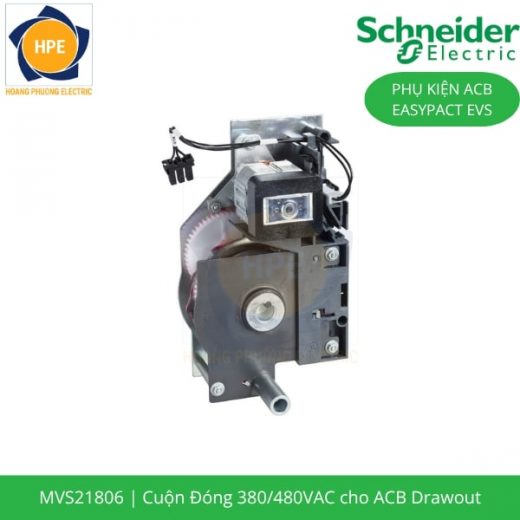

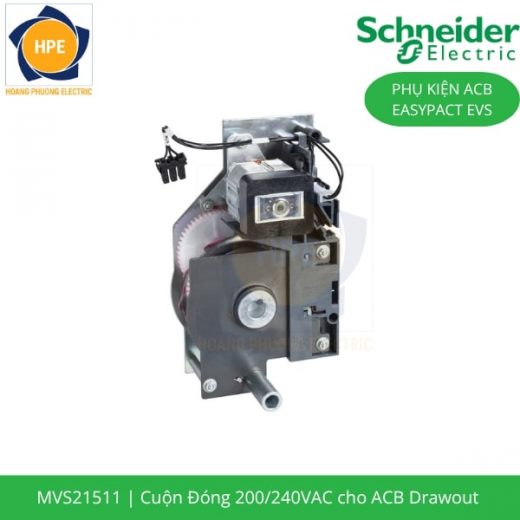

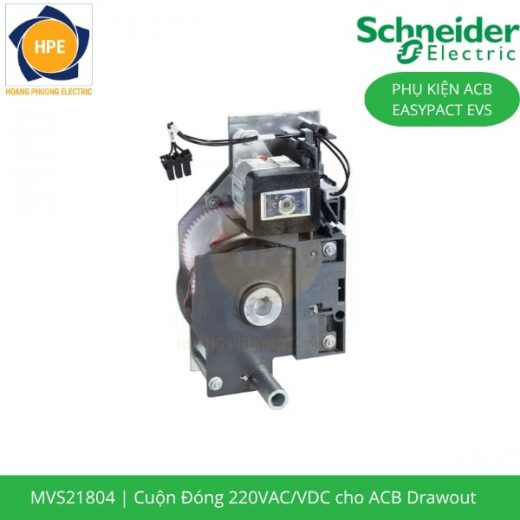

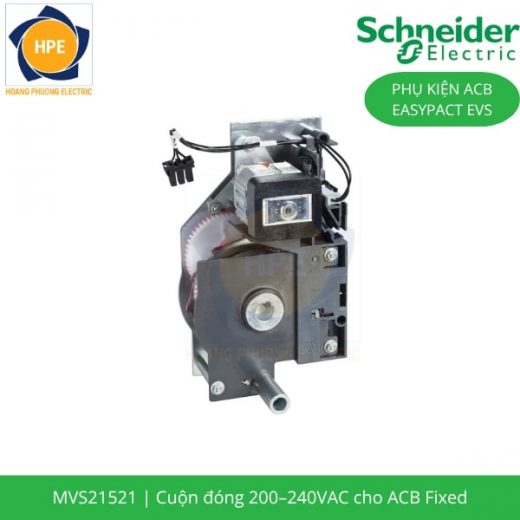

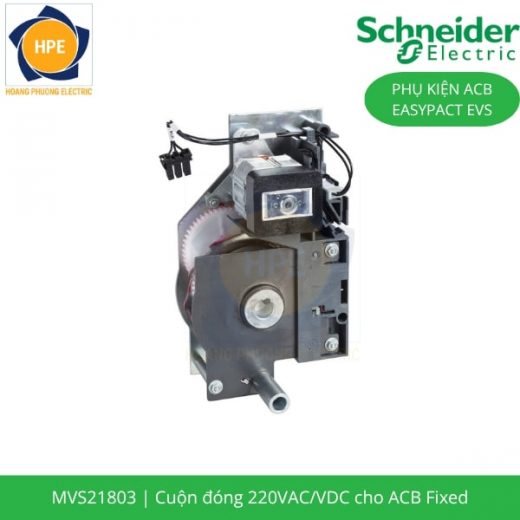

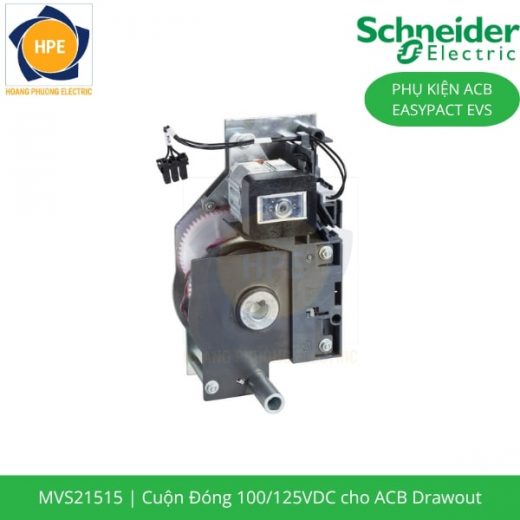

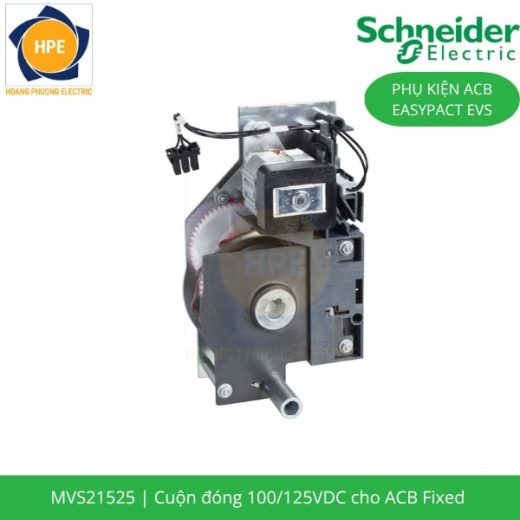

• Điều khiển từ xa: motor nạp lò xo (MCH), cuộn đóng XF, cuộn cắt MX, cuộn sụt áp MN.

• Khóa liên động: cơ khí (cáp interlock 2–3 máy cắt), khóa chìa, khóa padlock.

• Phụ kiện an toàn: màn che cực (terminal shield), safety shutters, interphase barriers.

• Tùy chọn giám sát & test: bộ hiển thị dòng điện, test kit, nguồn phụ 24VDC cho Trip A.

✅ Ứng dụng

• Tủ điện tổng MSB, ATS trong tòa nhà, bệnh viện, sân bay, trung tâm thương mại.

• Hệ thống phân phối điện công nghiệp: nhà máy sản xuất, xưởng chế biến, khu công nghiệp.

• Giải pháp bảo vệ cao cấp: nhờ khả năng ZSI và bảo vệ chạm đất, phù hợp cho hệ thống yêu cầu tính liên tục cao.
